К174УН14 (TDA2003)

Схема усилителя на К174УН14 проста, потому что обвес этой микросхемы минимален: развязывающие конденсаторы на входе и выходе, цепочка обратной связи для необходимого коэффициента усиления - вот, практически, и вся схема. Под неё существует готовая печатная плата за неизвестным авторством.

Цепь C4R4 следует установить только в случае самовозбуждения усилителя. Изменяя соотношение резисторов R1 и R2, можно менять коэффициент усиления по минимуму искажений на максимальной мощности. Других настроек схема не требует и начинает работать сразу после включения. Максимальная амплитуда входного сигнала не должна быть больше 1 вольта.

Усилители на данной схеме широко применяются радиолюбители в виду своей простоты и надёжности. При мощности, близкой к максимальной, следует использовать радиатор для отвода тепла, чтобы защитить микросхему от перегрева. Возможное применение данного УНЧ - портативные колонки, переговорные устройства, музыкальные звонки и любые другие устройства, где требуется усиление звука до 5 ватт и существуют требования к простоте схемы.



[guclusat]

10 watt bas yükselticisi

TDA 2003 yongasına yapılan tam teşekküllü bir güç amplifikatörü devresi Bu yonga oldukça yaygın. Amplifikatör, iki özdeş modül kullanan geçici bir stereo amplifikatörde de kullanılabilir ve herhangi bir fabrika cihazında arızalı bir amplifikatör değiştirilirken de kullanılabilir.

Bazen orijinal mikro devreyi bulmak imkansızdır ve bu modüler amplifikatör kurtarmaya gelir ve cihazınızı çalışmaya ve tekrar hayata döndürür.

Amplifikatör, hoparlörler veya uygun hoparlörler ile çalışmak üzere tasarlanmış küçük bir modül şeklinde yapılır.

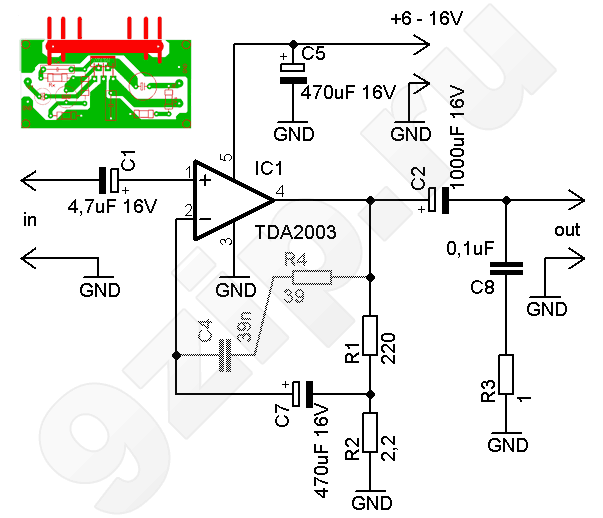

Amplifikatörün şematik diyagramı şekilde gösterilmiştir.

TDA2003'te amplifikatör devresi
Bu, TDA2003 yongasının tipik bir katılımıdır. Bu mikro devre, kısa devre ve termik korumaya karşı dahili koruma ile donatılmıştır, çünkü mikro devrede bu arıza çok nadirdir.

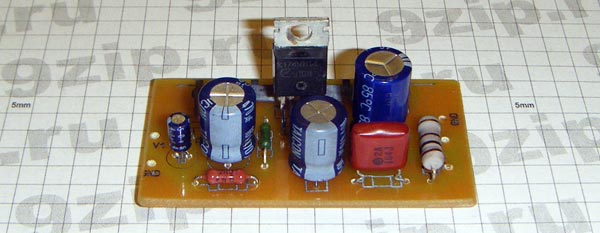

Amplifikatör devre kartı makalede gösterilmektedir.

Amplifikatör devre kartı
Çok sayıda minyatür boyut için ücret tek taraflı fiberglas üzerine yapılan 2,5 cm x 4 cm'dir. Amplifikatörün montajı çok basittir ve herhangi bir soruna neden olmamalıdır. Çip ayrıca üzerine monte edildiği bir soğutma radyatörüne de ihtiyaç duyacaktır.

Amplifikatörün önemli bir elemanı ayrıca 8 ila 15 V voltajlı bir güç kaynağıdır ve buna göre çıkış akımı, mikro devrenin tüketimine karşılık gelmelidir. Düşük güç kaynağı kullanmaya çalışmak yalnızca tam güç vermekle kalmaz, aynı zamanda sinyal bozulmasına neden olur.



[guclusat]

Amplifikatör mikro devresi, 6V / 500mA güç kaynağı kullanarak 3 W çıkış gücü ve 8-ohm 6-watt hoparlörlü 12V / 500mA güç kaynağı kullanarak 6 W çıkış sağlar.

TDA2003'ün 1 no'lu terminali 100 kΩ'luk bir dirençten eksi güce çekilen giriş terminalidir . Pin 1'e (IC1) 10kΩ potansiyometre (VR1) ve kapasitör C1 ve C2 üzerinden bir ses sinyali uygulanır . VR1 potansiyometresi, ses seviyesini ayarlamak için kullanılır.



IC1'in 3 numaralı pimi toprağa bağlı. Pim 4, hoparlör terminallerinden birine 470uF / 16V kondansatör (C5) ile bağlanan çıkıştır. Aynı zamanda eksi 0.1 μ F kapasitör (C4) ve 1 (direnç (R4) ile bağlanır.

Pin 5 IC1, S1 anahtarı üzerinden bir + 6V güç kaynağına bağlanır. Isıyı gidermek için TDA2003'ü uygun bir soğutucuya monte etmeniz önerilir.



[guclusat]

Bask devre ekte mevcuttur.
