    Circuit of of power audio amplifier with tda2003 for 10 Watts potency

    TDA 2003 has a better performance than the tda2002 using the same configuration of pins. Additional characteristics in relation to the tda 2002, it demands few components external, easy assembly, it is a low cost solution for an audio amplifier. A mounted amplifier with tda2003 presents protection against short of the pins with the earth. The good of setting up an amplifier with tda2003 is that he easy of being found at the market, even for who is far away from the great centers, has the possibility to do to buy him/it integrated by the internet. The tda2003 can be fed by batteries by a long period.
    [​IMG]
    Description of the circuit of the amplifier of 10 watts simple source

    It is treated of an assembly easy of being accomplished what is necessary it is just a tda2003 and one more half dozen of components.
    To facilitate the assembly the circuit it counts with a circuit plate printed.
    Schematic of the amplifier with tda2003

    Suggestion of printed circuit board for assembly of the amplifier with tda2003. Real size.

    [​IMG]
    PCI side of the components to guide in the assembly of the amplifier with tda2003.

    [​IMG]
    lists of components for assembly of the amplifier

    Resistors:

    • R1:220 Ω
    • R2: 2.2Ω
    • R3: 1Ω 1 watt
    • Rx: 39Ω See the datasheet paw to alter the value of Rx
    Capacitors

    • C1: 2.2µF 25V electrolitic
    • C2:470µF 35V electrolitic
    • C3:0.1µF polyester or ceramic
    • C4:1000µF/35 V electrolitic
    • C5: 100nF polyester or ceramic
    • C6: 100µF 35v electrolitic
    • Cx 39nF See the datasheet paw to alter the value of Cx
    Semiconductors

    • IC1: TDA2003
    Reference: Tda7294 St microelectronics datasheet.
    www.st.com


    Ekli Dosyalar:

    Son düzenleme: 10 Mart 2013
  2. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    11.152
    Ödül Puanları:
    63
    TDA2003'LÜ 10W MONO AMFİ



    [​IMG]

    TDA2003 ile yapılmış yapımı kolay bir amfidir, eleman değerleri şemada belirtilmiştir, Her ne kadar besleme gerilimi 18Volt yazsada tipik kullanımı 12 volttur. Tahmini beslemeden çektiği amper tam güçte 3,5Amper gibi bir güç çeker, bu yüzden uygun bir soğutucuya bağlamak lazım entegreyi.
    RX = 39ohm
    CX = 39nF
    Hoparlör omajı ise 4-8 Ohm'dur

    [​IMG]


    Ekli Dosyalar:

  3. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    11.152
    Ödül Puanları:
    63
  4. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    11.152
    Ödül Puanları:
    63
    3W/6W audio amplifier using TDA2003


    Ekli Dosyalar:

  5. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    11.152
    Ödül Puanları:
    63
    STEREO TONE CONTROLLED 12V AMPLIFIER CIRCUIT WITH TDA2003
    This audio amplifier circuit using the TDA2003 integrated circuit which has the same configuration and pinouts of the TDA2002. The interesting thing is that this integrated uses very few external components, assembly is very simple, low cost and uses little space. The TDA2003 amplifier IC provides an output current up to 3.5 A, very low harmonic and cross-over distortion. Has short circuit protection DC and AC, thermal protection above the permissible range, load dump voltage surge up to 40V and incidental breaks ground.

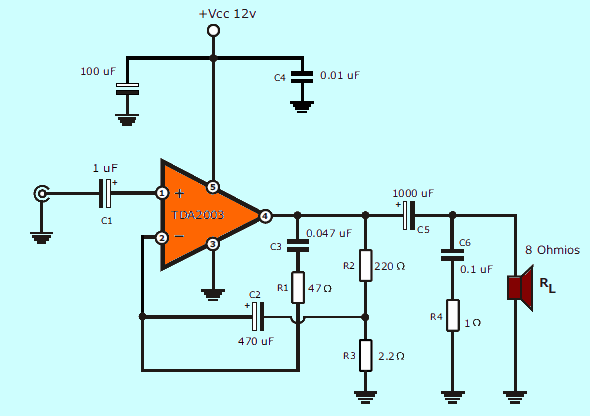

    TDA2003 AMPLIFIER CIRCUIT SCHEMATIC

    [​IMG]
    NOTE: The integrated output TDA2003 must be attached to an aluminum heat sink for the heat emitted by them is dissipated. If you put the heatsink, integrated tightly screwing on, surely the amplifier will burn in a few minutes.

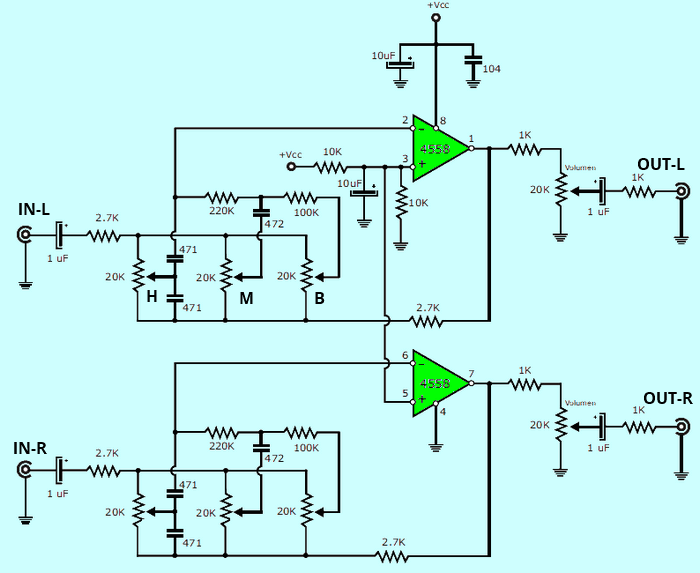

    4558 PREAMPLIFIER SCHEMATIC
    [​IMG]
    The main component of the preamplifier with tone control circuit is the integrated circuit C4558. The original is the integrated enterprise JRC4558 New Japan Radio Co., but they say only (C), at good quality as other brands. The 4558 is a dual op amp low noise. It is one of the most used in professional audio for excellent response and defined sound. You can use other replacements as the TL072, but the sound is not the same, although it is also good.


    Ekli Dosyalar:

  6. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    11.152
    Ödül Puanları:
    63
    7 Watt Audio Power Amplifier

    This small amplifier is constructed around the TDA2003 IC, capable of delivering 4Wrms at 4ohms. The TDA 2003 has improved performance with the same pin configuration as the TDA 2002. The additional features of TDA 2002, very low number of external components, ease of assembly, space and cost saving, are maintained. The device provides a high output current capability (up to 3.5A) very low harmonic and cross-over distortion. Completely safe operation is guaranteed due to protection against DC and AC short circuit between all pins and ground, thermal over-range, load dump voltage surge up to 40V and fortuitous open ground. A conventional direct current can be connected as supply.

    Circuit's picture:

    [​IMG]
    Circuit diagram:

    [​IMG]
    Parts

    R1 = 470R
    R2 = 47R
    R3 = 100R
    R4 = 1R
    C1 = 1822pF
    C2 = 100nF-63V
    C3 = 100nF-63v
    C4 = 10uF-25V
    C5 = 470uF-25V
    C6 = 1000uF-35v
    C7 = 1000uF-35V
    IC1 = TDA2003

    Specifications:

    • Music power output: 7W / 4ohm
    • RMS output: 3.5W / 4ohm or 2W / 8ohm
    • Total harmonic distortion: 0.05% (1W / 1kHz)
    • Frequency response: 20Hz to 20kHz (-3dB)
    • Signal/noise ratio: 86dB (A weighted)
    • Input sensitivity: 40mV / 150Kohm
    • Overload and short-circuit protected
    • Supply voltage: 15V DC (8 to 18V DC possible) / 0.5A
    • Dimensions: 2.2 x 1.4


    Ekli Dosyalar:

  7. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    11.152
    Ödül Puanları:
    63



    Malzeme listesi ve baskı devresi

  8. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    11.152
    Ödül Puanları:
    63
    К174УН14 (TDA2003)

    [​IMG]
    Схема усилителя на К174УН14 проста, потому что обвес этой микросхемы минимален: развязывающие конденсаторы на входе и выходе, цепочка обратной связи для необходимого коэффициента усиления - вот, практически, и вся схема. Под неё существует готовая печатная плата за неизвестным авторством.

    Цепь C4R4 следует установить только в случае самовозбуждения усилителя. Изменяя соотношение резисторов R1 и R2, можно менять коэффициент усиления по минимуму искажений на максимальной мощности. Других настроек схема не требует и начинает работать сразу после включения. Максимальная амплитуда входного сигнала не должна быть больше 1 вольта.

    [​IMG]
    Усилители на данной схеме широко применяются радиолюбители в виду своей простоты и надёжности. При мощности, близкой к максимальной, следует использовать радиатор для отвода тепла, чтобы защитить микросхему от перегрева. Возможное применение данного УНЧ - портативные колонки, переговорные устройства, музыкальные звонки и любые другие устройства, где требуется усиление звука до 5 ватт и существуют требования к простоте схемы.


    Ekli Dosyalar:

  9. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    11.152
    Ödül Puanları:
    63
    Amplifikatör devresi TDA2003

    Bir TDA2003 çipine monte edilmiş bir güç yükselticisinin şeması:
    [​IMG]

    Üç bantlı ton kontrolüne sahip bir JRC4558 çipindeki ön yükseltici devresi:
    [​IMG]

    Ön yükselticiye takılan Chip JRC4558, gerekirse, benzer bir - TL072 ile değiştirilebilir.

    Güç amplifikatörünün tüm elektronik bileşenleri, burada ayar elemanları da dahil olmak üzere bir baskılı devre kartı üzerinde düzenlenir. PCB kaynak malzemesi aşağıda mevcuttur:

    [​IMG]

    [​IMG]

    Baskılı devre kartlarının tasarımı ve düzenlenmesi için çok etkili bir programda bir devre kartı oluşturulmuştur - Sprint Düzeni. Aşağıda LAY6 formatında oluşturulan bir tahtanın resmi bulunmaktadır:

    [​IMG]

    Başka bir LAY6 formatındaki fotoğraf:

    [​IMG]

    Tek taraflı folyoya sahip 12,6 x 7,1 cm ölçülerinde cam elyaf laminat kullanılmıştır.

    Amplifikatörü monte ederken, TDA2003 yongalarını güç dağıtımı alanına uygun olması gereken ortak bir soğutucuya yerleştirmeniz önerilir. Örneğin, soğutma radyatörünün gerekli alanını bağımsız olarak hesaplayabilirsiniz, örneğin: dağıtması gereken bir W gücünün hesaplanması için 8 cm² alıyorsanız. Sonuç olarak, her bir mikro devre için 160 cm² alana sahip bir radyatör, 10 W'lık bir güç için uygundur, ancak yine de, ısı emici ne kadar büyükse o kadar iyidir.

    Ek olarak, TDA2003 radyatöre ısı ileten macun kullanılarak yerleştirilir, örneğin: KPT-8 ve onu radyatörden izole eden contalar. İzolasyon manşonları mikro devreyi monte etmek için deliğe yerleştirilmiştir veya bu amaçla özel contalar satın alınmalıdır.

    Baskılı devre kartının etkinliği, kartın uygunluğunun ayar elemanlarının doğrudan üzerine yerleştirilmiş olmasıdır. Devreyi inşa etmenin bu yolu bozulma olasılığını ortadan kaldırır, çünkü tüm ana bileşenler karta bağlantı telleri kullanılmadan monte edilmiştir.

    Tasarımda kullanılan nominal değeri 2 x 20 kOhm olan eşleştirilmiş tipteki potansiyometreler doğrusal bir özelliğe sahiptir. İşaretleyerek, doğrusallık şu şekilde tanımlanabilir: eğer markalıysa, eğer yerli ise - “B” harfi vardır.

    Birleştirilmiş TDA2003 amplifikatör fotoğrafı

    [​IMG]

    [​IMG]

    Cihaz açıldığında çalışma prensibi. Güç devresinde voltaj göründüğünde, giriş konektörünün yanındaki kırmızı LED göstergesi yanmaya başlar. LED üzerindeki akımı sınırlamak için, devrede 2,2 kOhm'luk bir dirence sahip sabit bir direnç bulunur.

    Kurulum tamamlandıktan ve tüm bileşenler baskılı devre kartına mühürlendikten sonra, akı izleri çıkarılmalı ve çözücü ile iyice yıkanmalıdır. Cihaz bilinen hatalar olmadan, iyi bilinen elektronik bileşenler kullanılarak monte edilirse, amplifikatör herhangi bir ek ayar yapmadan normal şekilde çalışmaya başlar.

    Burada ön amplifikatör ve ton kontrol ünitesi de dahil olmak üzere amplifikatörün gerekli bileşenlerinin listesi.

    TDA2003: 2 adet
    JRC4558: 1 adet


    1 / 4W Dirençler:


    47R: 2 adet
    2R2: 2 adet
    220R: 2 adet
    1R / 0.5W: 2 adet
    1K: 4 adet
    10K: 2 adet
    2k7: 4 adet
    100K: 2 adet
    220K: 2 adet
    2k2: 1 adet


    En az 16V voltaj için kapasitörler:

    1000mF elektrolit: 2 adet
    470mF: 2 adet
    100MF: 2 adet
    1mF: 6 adet
    10mF: 1 adet
    0.047mF (473) filmi: 2 adet
    0.1mF (104) filmi: 4 adet
    0.1mF (104) seramik: 1 adet
    0.0047mF (472) filmi: 2 adet
    470mF (471) seramik: 4 adet

    Diğerleri:

    Eşleştirilmiş Değişken Direnç 20k + 20k: 4 adet
    Bir cıvata kelepçesi ile konnektör 2 Bir tahtaya montaj için 5 mm pin: 3 adet
    Bir panoya montaj için 3 pimli 2,54 mm cıvatalı konektör: 1 adet
    LED - LED 5 mm kırmızı: 1 adet
    JRC4558 için soket 8 Pin: 1 adet
    TDA2003 için alüminyum soğutucu: 1 adet
    Çift rca konektörü: 1 adet
    Akustik bağlantı terminali: 1 adet


    Ekli Dosyalar:

  10. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    11.152
    Ödül Puanları:
    63
    10 watt bas yükselticisi

    TDA 2003 yongasına yapılan tam teşekküllü bir güç amplifikatörü devresi Bu yonga oldukça yaygın. Amplifikatör, iki özdeş modül kullanan geçici bir stereo amplifikatörde de kullanılabilir ve herhangi bir fabrika cihazında arızalı bir amplifikatör değiştirilirken de kullanılabilir.

    Bazen orijinal mikro devreyi bulmak imkansızdır ve bu modüler amplifikatör kurtarmaya gelir ve cihazınızı çalışmaya ve tekrar hayata döndürür.

    Amplifikatör, hoparlörler veya uygun hoparlörler ile çalışmak üzere tasarlanmış küçük bir modül şeklinde yapılır.

    Amplifikatörün şematik diyagramı şekilde gösterilmiştir.


    [​IMG]
    TDA2003'te amplifikatör devresi
    Bu, TDA2003 yongasının tipik bir katılımıdır. Bu mikro devre, kısa devre ve termik korumaya karşı dahili koruma ile donatılmıştır, çünkü mikro devrede bu arıza çok nadirdir.

    Amplifikatör devre kartı makalede gösterilmektedir.


    [​IMG]
    Amplifikatör devre kartı
    Çok sayıda minyatür boyut için ücret tek taraflı fiberglas üzerine yapılan 2,5 cm x 4 cm'dir. Amplifikatörün montajı çok basittir ve herhangi bir soruna neden olmamalıdır. Çip ayrıca üzerine monte edildiği bir soğutma radyatörüne de ihtiyaç duyacaktır.

    Amplifikatörün önemli bir elemanı ayrıca 8 ila 15 V voltajlı bir güç kaynağıdır ve buna göre çıkış akımı, mikro devrenin tüketimine karşılık gelmelidir. Düşük güç kaynağı kullanmaya çalışmak yalnızca tam güç vermekle kalmaz, aynı zamanda sinyal bozulmasına neden olur.


    Ekli Dosyalar:

  11. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    11.152
    Ödül Puanları:
    63
    [​IMG]

    Amplifikatör mikro devresi, 6V / 500mA güç kaynağı kullanarak 3 W çıkış gücü ve 8-ohm 6-watt hoparlörlü 12V / 500mA güç kaynağı kullanarak 6 W çıkış sağlar.

    TDA2003'ün 1 no'lu terminali 100 kΩ'luk bir dirençten eksi güce çekilen giriş terminalidir . Pin 1'e (IC1) 10kΩ potansiyometre (VR1) ve kapasitör C1 ve C2 üzerinden bir ses sinyali uygulanır . VR1 potansiyometresi, ses seviyesini ayarlamak için kullanılır.

    [​IMG]

    IC1'in 3 numaralı pimi toprağa bağlı. Pim 4, hoparlör terminallerinden birine 470uF / 16V kondansatör (C5) ile bağlanan çıkıştır. Aynı zamanda eksi 0.1 μ F kapasitör (C4) ve 1 (direnç (R4) ile bağlanır.

    Pin 5 IC1, S1 anahtarı üzerinden bir + 6V güç kaynağına bağlanır. Isıyı gidermek için TDA2003'ü uygun bir soğutucuya monte etmeniz önerilir.


    Ekli Dosyalar:

  12. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    11.152
    Ödül Puanları:
    63

    Bask devre ekte mevcuttur.
