Bobin Nedir? Bobin Nasıl Çalışır? Endüktans ve Kullanım Alanları
Bobin, üzerinden elektrik akımı geçtiğinde çevresinde manyetik alan oluşturan pasif elektronik devre elemanıdır. Elektronik devrelerde enerji depolama, filtreleme, parazit bastırma, osilatör ve güç devrelerinde kullanılır. Bobin;
indüktör, self veya endüktans elemanı olarak da adlandırılır.
Bobin Nasıl Çalışır?
Bir iletken telin belirli sayıda sarım yapılarak oluşturulmasıyla bobin elde edilir. Bobinden akım geçtiğinde telin çevresinde manyetik alan meydana gelir. Akım değiştiğinde bobin bu değişime karşı koyar. Bobinin temel çalışma prensibi budur.
Bobinin endüktansı
Henry (H) birimiyle ifade edilir. Pratik devrelerde genellikle daha küçük birimler kullanılır:
- H: Henry
- mH: Milihenry
- µH: Mikrohenry
- nH: Nanohenry
Bobinin Temel Özelliği
Bobinin akımdaki değişime karşı gösterdiği tepki:
V = L × di/dt
Burada V bobin üzerindeki gerilimi, L endüktansı, di/dt ise akımın zamana göre değişimini ifade eder.
DC Devrede Bobin
DC gerilim ilk uygulandığında bobin akımın ani olarak yükselmesine karşı koyar. Zaman geçtikçe akım kararlı hale gelir. İdeal bobinde sürekli durumdaki DC akım için direnç sıfıra yakın kabul edilir. Gerçek bobinlerde ise tel direnci nedeniyle küçük bir gerilim düşümü oluşur.
AC Devrede Bobin
Alternatif akımda bobinin gösterdiği karşı koyma
endüktif reaktans (XL) olarak adlandırılır.
XL = 2πfL
Frekans arttıkça bobinin AC akıma karşı gösterdiği reaktans da artar. Bu nedenle bobinler filtre devrelerinde istenmeyen yüksek frekanslı sinyallerin bastırılmasında kullanılır.

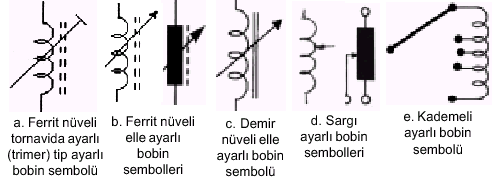

Bobin Çeşitleri
- Hava nüveli bobin: Genellikle RF ve yüksek frekans devrelerinde kullanılır.
- Ferrit nüveli bobin: SMPS, RF ve filtre devrelerinde yaygın olarak kullanılır.
- Demir nüveli bobin: Düşük frekanslı ve yüksek endüktans gerektiren uygulamalarda kullanılır.
- Toroid bobin: Manyetik kaçakları düşük olduğundan güç kaynaklarında ve filtrelerde tercih edilir.
- SMD bobin: Küçük elektronik devrelerde ve DC-DC dönüştürücülerde kullanılır.
Bobin Nerelerde Kullanılır?
- SMPS güç kaynakları
- DC-DC dönüştürücüler
- AC/DC filtre devreleri
- RF ve telsiz devreleri
- Osilatörler
- Radyo devreleri
- Hoparlör crossover devreleri
- Motor sürücüleri
- EMI/RFI filtreleri
- Röle ve kontaktörler
- Enerji depolama devreleri
Bobin Seçerken Dikkat Edilmesi Gerekenler
Bobin seçiminde yalnızca endüktans değerine bakılmamalıdır. Özellikle güç devrelerinde aşağıdaki değerler önemlidir:
- Endüktans değeri
- Maksimum çalışma akımı
- Doyma akımı
- DC direnç (DCR)
- Çalışma frekansı
- Nüve tipi
- Fiziksel boyut
- Sıcaklık özellikleri
Bobin Arızaları
Bobinlerde görülebilecek başlıca arızalar:
- Sarım kopması
- Sarımlar arasında kısa devre
- Nüvenin çatlaması
- Aşırı ısınma
- İzolasyon bozulması
- Mekanik hasar
- Aşırı akım nedeniyle nüvenin doyuma girmesi
Multimetrenin direnç kademesiyle temel kontrol yapılabilir.
Sonsuz direnç okunması bobinde kopukluk olabileceğini gösterir. Ancak yalnızca direnç ölçümü bobinin kesin olarak sağlam olduğunu göstermez. Sarım kısa devreleri ve endüktans değerinin değişmesi için
LCR metre veya uygun bir test devresi kullanılmalıdır.
Bobin ve Kondansatör Arasındaki Fark
Kondansatör elektrik enerjisini
elektrik alanında, bobin ise
manyetik alanında depolar. Bobin akımdaki değişime, kondansatör ise gerilimdeki değişime karşı koyar.
Sonuç
Bobinler basit görünmesine rağmen güç elektroniğinden haberleşme sistemlerine kadar birçok elektronik devrenin önemli elemanlarından biridir. Özellikle
SMPS, DC-DC dönüştürücü, filtre ve RF devrelerinde bobinin doğru değerde ve uygun akım kapasitesinde seçilmesi devrenin sağlıklı çalışması açısından önemlidir.
