[Dev Arşiv] Güncel Amplifikatör Şemaları: 10W'tan 2000W'a Kadar Tasarımlar

[guclusat]

Ton kontrol devreli amfi devresi



[Necati9]

Eki Görüntüle 32050
5+1 devre şeması

Hocam bu devre nasıl. Yapmaya değer mi 2.1 yapmış olduğum devreyi değiştirmeyi düşünüyorum.



[guclusat]

Hocam bu devre nasıl. Yapmaya değer mi 2.1 yapmış olduğum devreyi değiştirmeyi düşünüyorum.

Basit devre yapabilirsiniz. Yada daha basiti var 2+1

TDA7377 ile 2x30 watt anfi

Basit bir devre gerçek 30w vereceğini zannetmiyorum. Genelde oto teyp çıkışlarında bulunur ve amatör olarak kullanılabilir.

uydudoktoru.com

tda7377



[Necati9]

5.1 in çoğu malzemesi var hocam elimde sadece garanti olsun diye TDA ları yenileyeceğim. Resim devre boyutunda mı direk şablon olarak kullanabilir miyim yoksa resmi büyütmem gerekir mi biraz.



[guclusat]

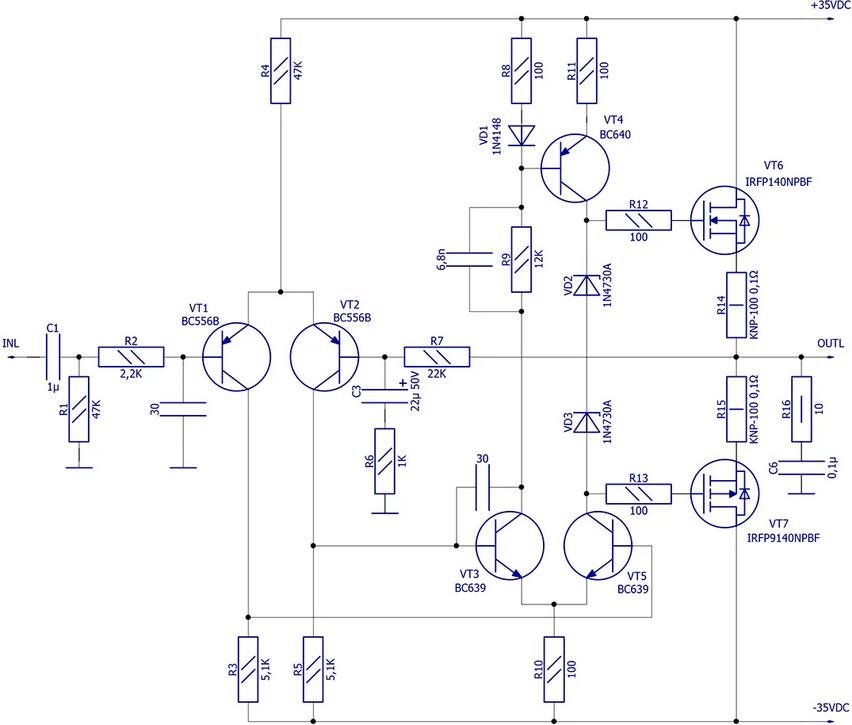

Mosfet amfi



[Necati9]

Forumdaki devrenin lay6 dosyası yapmak isteyenler için.



[Necati9]

Eki Görüntüle 34721
Forumdaki devrenin lay6 dosyası yapmak isteyenler için.

@guclusat Hocam bu devreden 5 kanal ses alabilmek için hangi kabloyu kullanmalıyım. Nereye baksam 2.1 ses sisteminde kullanılan kablodan çıkıyor. Bugün oto ses sistemcisine gittim kablo almaya iki çıkışlı kablo verdi bu kablodan kullanman lazım dedi. O kabloyu kullanınca yine 2.1 ses sistemi gibi olmayacak mı? Benimi yanlış biliyorum.
