[Dev Arşiv] Güncel Amplifikatör Şemaları: 10W'tan 2000W'a Kadar Tasarımlar

[guclusat]

AMP G110​

Kılavuz dosyasına göre, bu amfi 70'lerde yapılmış. O dönemdeki transistörler, IC'den sonra özel bir öğedir.​



[guclusat]

OCL 150 Watt'tan 400 Watt'a​

Hesaplamalara göre, eğer besleme bu kadar yükselebilirse, o zaman bu amplifikatör ( 60*0.65)² / 4 = 380Watt'a kadar güç üretebilecektir. bilgi için buradaki 0.65 rakamı bu amfinin verim sayısı sanırım %65 civarındadır.



[guclusat]

SANSUI A80 HAKKINDA​

Sansui, 80-90 yıllarında Endonezya'da ünlü olan Japon yapımı bir Güç Amplifikatörü markasının adıdır

Bu gücün üretici tarafından 65 watt'a kadar güç verebildiği söyleniyor. Benim hesabım, eğer güç kaynağı 54V ise ve bu amfinin verimi %60 ise ve kullanılan hoparlörler 4 Ohm civarındaysa, o zaman şu rakamlar bulunacaktır:

P Çıkış= ( 54*0.6)²/8 = 131Watt. Bu 131W rakamı, Güç Amplifikatörü tarafından maksimuma çıkarıldığında elde edilebilecek maksimum sayıdır.

AÇIKLAMA​

ZD01, 20V'luk bir zenerdir. Hala 20V voltajda çalıştığı sürece başka bir numara ile değiştirebiliriz.

Bu isimsiz D01'i 1N4148 ile değiştirebiliriz.

TR13, aynı PNP tipi olduğu sürece diğer 2 transistör numarasına dönüştürülebilir. Uygulanabilecek transistör örnekleri şunları içerir: 2SA564.

TRANSİSTÖR ORTAM AYARLARI
Bu amplifikatörü daha verimli hale getirmek ve küçük seviyelerde çalışırken aşırı ısınmaması için üretici, TR25 ve TR27 transistörlerinin emitörleri arasındaki voltajın 3,3 miliVolt'luk bir potansiyel fark olması için trimpot VR01'i döndürme talimatı verdi.



[guclusat]

Kenwood-SW-39-HT



[guclusat]

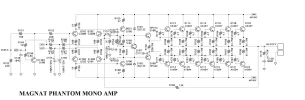

magnat_phantom-2000



[guclusat]

Wharfedale-SW-150-PC10-DX
