TDA7294 ile Yüksek Performanslı 240W Stereo Amfi Yapımı

[guclusat]

TDA7294 entegresi, sunduğu düşük distorsiyon oranı ve yüksek güç verimliliği ile her zaman favori bir çözümdür. Bu projemizde, hem basit kurulumu hem de performansıyla öne çıkan 240W Stereo (120W+120W) güç kapasitesine sahip amplifikatör devresini inceliyoruz.

Bu devre, özellikle ev sinema sistemleri veya güçlü raf tipi (bookshelf) hoparlörleri beslemek için idealdir. 36V+36V simetrik besleme ile tam performans gösteren tasarım, az sayıda komponent gerektirmesi sayesinde baskı devre (PCB) aşamasında da büyük kolaylık sağlıyor.

Teknik Öne Çıkanlar:

• Geniş Voltaj Aralığı: ±10V'dan ±40V'a kadar çalışma esnekliği.
• Termal Koruma: Entegre içi aşırı ısınma ve kısa devre koruması.
• Mute & Standby: Açılış ve kapanışta hoparlörlerden gelen "pata-küte" seslerini engelleyen fonksiyon desteği.

Eğer siz de analog sesin o sıcak ve karakteristik dokusunu kendi el emeğinizle hissetmek istiyorsanız, bu TDA7294 tasarımı teknik arşivinizde mutlaka bulunmalı. Devre şeması, komponent listesi ve montaj detayları için teknik dokümanlarımızı incelemeyi unutmayın!

MALZEME LİSTESİ​

YARI İLETKENLER

• 1 Adet – TDA7294 Entegre (Stereo yapı için şemaya göre adet kontrol edilmelidir)

DİRENÇLER (1/4 Watt)

• 2 Adet – 150 Ohm Direnç
• 2 Adet – 680 Ohm Direnç
• 4 Adet – 10K Ohm Direnç
• 4 Adet – 22K Ohm Direnç

KONDANSATÖRLER

• 2 Adet – 22nF Poliester Kondansatör
• 8 Adet – 100nF Poliester Kondansatör
• 2 Adet – 2.2uF / 50V Elektrolitik Kondansatör
• 4 Adet – 10uF / 50V Elektrolitik Kondansatör
• 2 Adet – 22uF / 50V Elektrolitik Kondansatör
• 4 Adet – 1000uF / 50V Elektrolitik Kondansatör

Teknik Not: Orijinal listede "TDA7194" olarak geçen ibare, bu devre yapısı için dünya genelinde kabul gören TDA7294 modelidir. Montaj sırasında elektrolitik kondansatörlerin yönlerine (+/-) ve entegrenin soğutucu gövdesiyle temasının yalıtılmasına (gerekliyse izolatör ile) dikkat etmeyi unutmayın.



[guclusat]

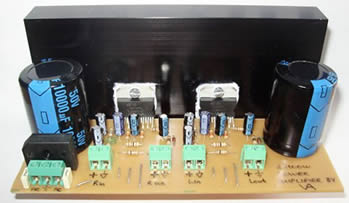

TDA7294 ile 200 Watt Stereo Anfi Devresi​

Orta ölçekli güç projeleri için mükemmel sonuçlar veren, dünyaca ünlü TDA7294 entegresinden 2 adet kullanılarak tasarlanmış 200 Watt gücünde bir amplifikatör devresidir. Montajı oldukça kolay olan bu anfi, az sayıda bileşen gerektirmesiyle öne çıkar.

Önemli Teknik Detaylar:

• Güç: 200 Watt Stereo (Kanal başı 100W).
• Trafo Gereksinimi: 18V + 18V (Simetrik) AC, en az 4 Amper gücünde bir transformatör kullanılmalıdır.
• Kondansatör Seçimi: Proje şemasında filtreleme için 2 adet 10000uF 50V kondansatör görünmektedir; ancak isteğe bağlı olarak 2 adet 5000uF 50V kondansatör de yeterli performansı sağlayacaktır.

Bu devre, hem uygun maliyetli olması hem de sunduğu yüksek ses kalitesi (Hi-Fi) nedeniyle elektronik meraklıları ve ses tutkunları için ideal bir projedir.

MALZEME LİSTESİ​

YARI İLETKENLER

• 02 Adet – TDA7294 Entegre Devre
• 01 Adet – 6 Amper Köprü Diyot (Ponte Retificadora)
• 02 Adet – 1N4148 Diyot

DİRENÇLER

• 02 Adet – 680 Ohm (680R) – 1/4W
• 04 Adet – 22K Ohm – 1/4W
• 02 Adet – 10 Ohm (10R) – 1/4W
• 02 Adet – 20K Ohm – 1/4W
• 02 Adet – 1 Ohm (1R) – 5 Watt (Taş Direnç)
• 02 Adet – 10K Ohm – 1/4W
• 02 Adet – 30K Ohm – 1/4W

KONDANSATÖRLER

• 02 Adet – 100nF / 250V Poliester Kondansatör
• 02 Adet – 5000uF (Veya 10000uF) / 50V Elektrolitik Kondansatör
• 06 Adet – 22uF / 100V Elektrolitik Kondansatör
• 02 Adet – 100pF / 100V Seramik/Mika Kondansatör
• 02 Adet – 2.2uF / 100V Elektrolitik Kondansatör
• 02 Adet – 10uF / 100V Elektrolitik Kondansatör

DİĞER (ÇEŞİTLİ)

• 01 Adet – 15 x 6 cm Baskı Devre Plaketi (PCB)
• 01 Adet – 18V + 18V (Simetrik) / 3-4 Amper Transformatör (Trafo)
• 01 Adet – TDA7294 entegreleri için uygun Alüminyum Soğutucu

Teknik Tavsiye: Bu listedeki 1 Ohm 5W dirençler, çıkış katında stabiliteyi sağlamak (Zobel ağı) için kritiktir; güç değerinin düşük olmamasına dikkat edin. Ayrıca 5000uF yerine 10000uF tercih etmeniz, bas seslerdeki performansı ve besleme kararlılığını artıracaktır.
