Çok Basit Termostat Devresi (Transistörlü)

[seron]

Bu devre, yapılabilecek en basit termostat devresidir. NTC ile transistörlerin bir röleyi sürme davranışına dayanır. Yapımı son derece basittir ve genellikle eğitim amaçlıdır.



Aşağıdaki devrede ise harici güç kaynağı yerine transformatörsüz adaptör devresi kullanılmıştır. Transformatörsüz güç kaynakları çok tehlikelidir. Ehli olmayanların bunu kullanması önerilmez.



Her iki devrenin PCB şemaları KiCAD programı ile hazırlanmış ve aşağıda paylaşılmıştır. En fazla 2000W rezistans kullanılmalı, röleler 15A olmalıdır.

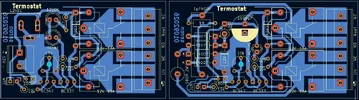

Örnek resim:



[seron]

Bu devre hakkında yapay zeka ile biraz tartışınca, bana rölelerin güç kontaklarının birbirine paralel bağlanmasının bazı sakıncalarından bahsetti. Çözüm olarak nötr ve faz hatlarının ayrı ayrı röle kontaklarına bağlanması gerektiğini, 16A kullanmanın şart olduğunu belirtti. Ben de devreyi yeniden ele alarak hem şemayı hem de baskı için gerekli PDF dosyalarını yeniden oluşturdum. Aşağıdan inceleyebilir ve indirebilirsiniz.







Bakır eritme için gerekli PDF baskı şemalarını eklerden indirebilirsiniz.

İyi çalışmalar.
