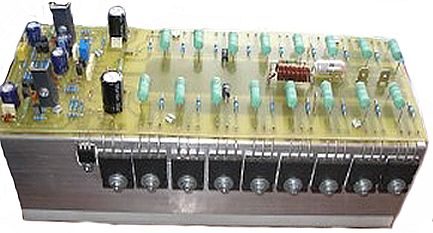

Este amplificador tem uma excelente qualidade com um baixo custo de montagem, na sua etapa de potência são utilizados os transistores 2SC5200 e 2SA1493 que são complementares e de fácil aquisição e um custo relativamente baixo, a fonte deve ser SIMÉTRICA com as seguintes tensões +-75 V e no máximo +-85 V, veja neste link FONTES DE ALIMENTAÇÃO SIMÉTRICAS para várias Amperagens e escolha para este projeto a de 35 Amperes com 6 capacitores e a mais adequada.

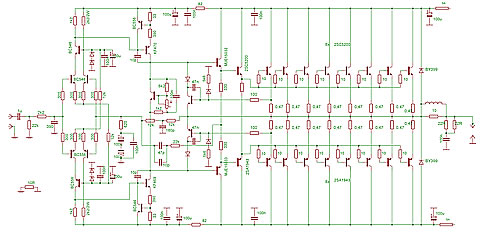

ESQUEMA DO AMPLIFICADOR DE 700 WATTS.

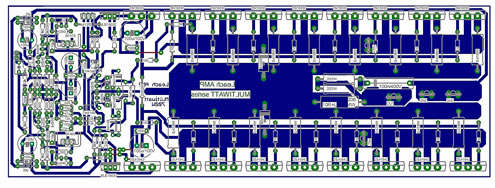

IMAGEM DA PLACA COM A DISPOSIÇÃO DOS COMPONENTES.

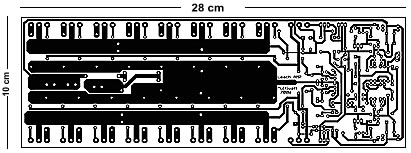

IMAGEM DO LAYOUT DA PLACA DE CIRCUITO IMPRESSO (Na confecção das placas deste amplificador utilize a de FIBRA DE VIDRO).

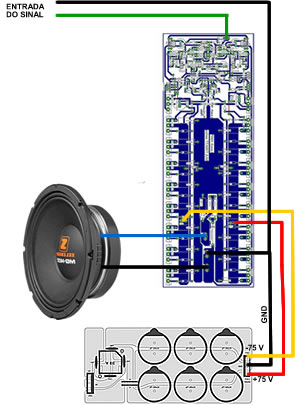

ESQUEMA DE LIGAÇÕES DO AMPLIFICADOR
ESQUEMA DO AMPLIFICADOR DE 700 WATTS.
IMAGEM DA PLACA COM A DISPOSIÇÃO DOS COMPONENTES.
IMAGEM DO LAYOUT DA PLACA DE CIRCUITO IMPRESSO (Na confecção das placas deste amplificador utilize a de FIBRA DE VIDRO).
ESQUEMA DE LIGAÇÕES DO AMPLIFICADOR
