2sc5200 ve 2sa1493 çift transistörlü, 700 watt rms'lik bir amplifikatörün devresi

guclusat

Tanınmış Üye
Süper Moderatör

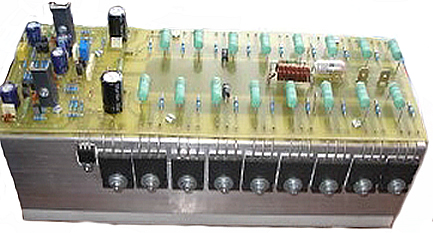

Este amplificador tem uma excelente qualidade com um baixo custo de montagem, na sua etapa de potência são utilizados os transistores 2SC5200 e 2SA1493 que são complementares e de fácil aquisição e um custo relativamente baixo, a fonte deve ser SIMÉTRICA com as seguintes tensões +-75 V e no máximo +-85 V, veja neste link FONTES DE ALIMENTAÇÃO SIMÉTRICAS para várias Amperagens e escolha para este projeto a de 35 Amperes com 6 capacitores e a mais adequada.

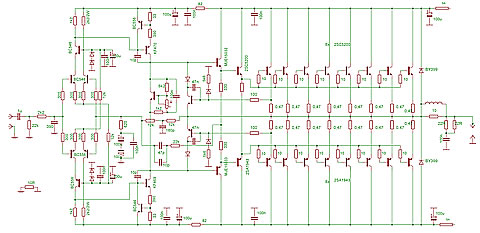

ESQUEMA DO AMPLIFICADOR DE 700 WATTS.

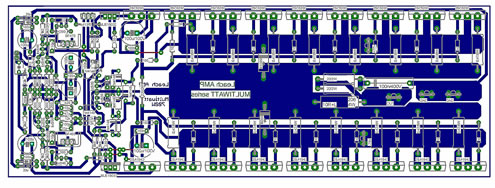

IMAGEM DA PLACA COM A DISPOSIÇÃO DOS COMPONENTES.

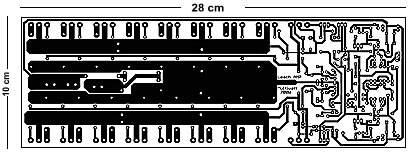

IMAGEM DO LAYOUT DA PLACA DE CIRCUITO IMPRESSO (Na confecção das placas deste amplificador utilize a de FIBRA DE VIDRO).

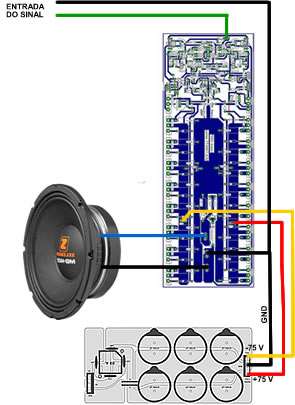

ESQUEMA DE LIGAÇÕES DO AMPLIFICADOR



Eklentiler

  • amplificador-700w-mascara-compoenetes.jpg
    346,6 KB · Görüntüleme: 56
  • amplificador-700w-layout.jpg
    84,5 KB · Görüntüleme: 47
  • esquema-ligacoes.jpg
    95,7 KB · Görüntüleme: 32
  • amplificador-700w-esquema.jpg
    160,5 KB · Görüntüleme: 43
