Üç bant ekolayzerli mono ön yükseltici devresi

guclusat

Tanınmış Üye
Süper Moderatör


Este pré-amplificador mono com três bandas EQ pode ser usado tanto amplificadores monofônicos e estereôfonicos encontrados.
Pode ser alimentado com a fonte ou simétrica regulada. A tensão recomendada para este circuito é + /-12V DC.
O TL072 pode ser substituído pelo NE5532, o TL082 ou JRC4558.

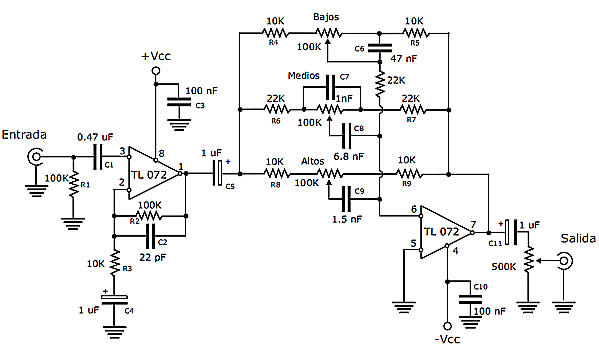

ESQUEMA ELETRÔNICO

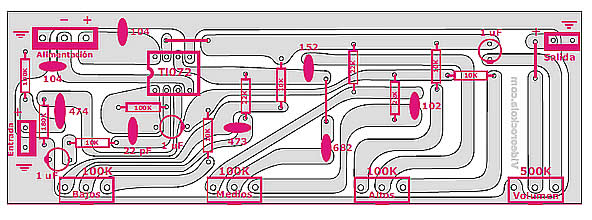

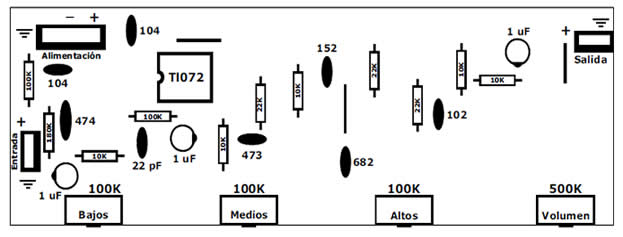

LOCALIZAÇÃO DOS COMPONENTES NA PLACA

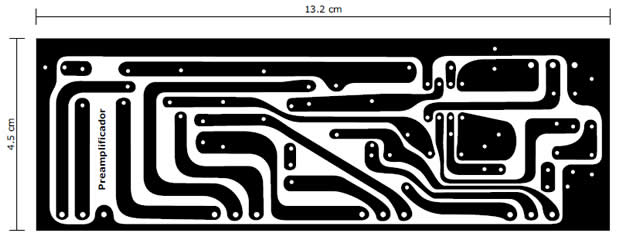

PLACA DE CRCUITO IMPRESSO

LISTA DE COMPONENTES
01 – circuito integrado TL072
3 – Potenciômetros de 100K
1 – Potenciômetro 500K
5 – resistores de 10K (marrom, preto, laranja)
3 – 22K resistor (vermelho, vermelho, laranja)
2 – resistores de 100K (marrom, preto, amarelo)
1 – resistor de 180K (marrom, cinza, amarelo)
2 – capacitores de 0,1 uF (100 nF) (104) cerâmica
1 – condensador de 0,47 uF (474) Poliéster
1 – uF Capacitor 0001 (1 nF) (102) poliéster
1 – capacitor uF 0,0015 (1,5 nF) (152) de poliéster
1 – capacitor uF 0,0068 (6,8 nF) (682) Poliéster
1 – Capacitor 0,047 capacitor uF (47 nF) (473) Poliéster
1 – capacitor eletrolítico 1 uF
1 Condensador de 22 pF cerámico
1 conector de 3 pines pequeño (GP)
1 conector de 2 pines pequeño (GP)
1 conector de 6 pines pequeño (GP)
Um pequeno conector de 6 pinos (GP)
NOTA: Todos os resistores são 1/4W e capacitores pode ser
16 em diante volts.


Eklentiler

  • pcb-pre-amplificador-mono.jpg
    35,9 KB · Görüntüleme: 4
  • esquema-eletronico-pre-amplificador.jpg
    40,7 KB · Görüntüleme: 4
  • posicao-componentes02.jpg
    55,8 KB · Görüntüleme: 4
  • posicao-componentes-pre-amplificador-mono.jpg
    32,8 KB · Görüntüleme: 4
