TTC5200 kullanarak bir amplifikatör

Konusu 'Amplifikatör Devreleri' forumundadır ve MeKa06 tarafından 15 Şubat 2019 başlatılmıştır.

  1. MeKa06
    Offline

    MeKa06 Gold Member

    Katılım:
    2 Şubat 2019
    Mesajlar:
    34
    Ödül Puanları:
    8
    [​IMG]

    [​IMG]



    A Ç I K L A M A :
    --------------------------------------------------------------------------------------------------------------------

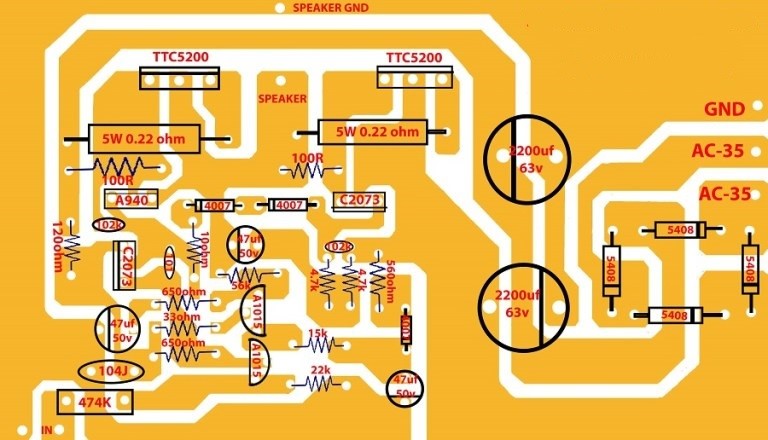

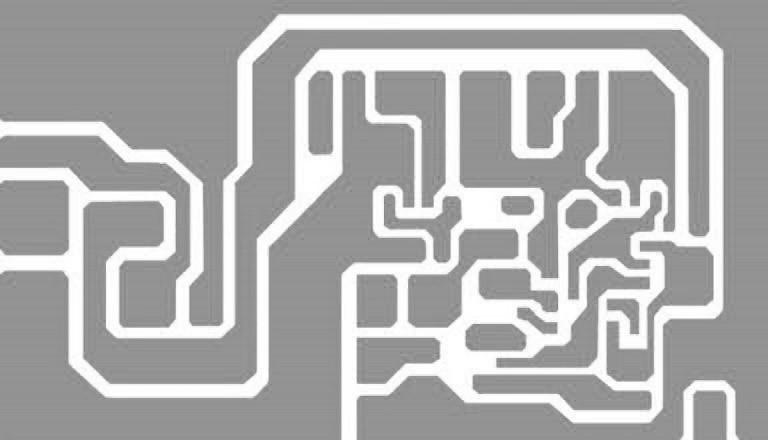

    Bugün sadece TEK transistör (TTC5200) kullanarak bir amplifikatörün nasıl yapıldığını öğrenebiliriz. normalde TTC5200 ve TTA1943 kullanıyoruz. ancak bu devre şemasında sadece TTA5200'ü görebiliriz. Merkez musluk gerilimine ihtiyacımız var. Merkez musluk TRAFOSU transistörlü yükselteç için. dönüşümler, doğrudan bir elektrik bağlantısı olmadan bir devreden diğerine bir elektrik enerjisidir. Transformatörü her yerde kullanmak zorunda kaldık. ama bugünlerde SMPS devresini de kullanabiliriz. SMPS’de ayrıca orta kademe de bulunur. Normalde Pozitif ve Negatif voltaj transformatörü kullanırız. ancak merkez musluğunun 3 çıkışı vardır. Pozitif, Negatif ve Toprak Gerilimi. amplifikatörü yapmak için bu transformatöre ihtiyacımız var. normalde bir transformatörde birincil ve ikincil kablo bulunur. birincil olarak AC 110v / 220 voltaj kullanıyoruz. İhtiyacımız olanı ikincilden çıktı alabiliriz. burada ikincil 2 kablo çıkışına sahiptir. Ancak bir merkezdeki kademe trafosunda çıkış gerilimi için 3 tel vardır. Bu devre için bir merkez musluk transformatörü kullanmak zorundayız.

    Son düzenleme: 15 Şubat 2019
  2. MeKa06
    Offline

    MeKa06 Gold Member

    Katılım:
    2 Şubat 2019
    Mesajlar:
    34
    Ödül Puanları:
    8
    Devreyi yapacaklara şimdiden başarılar... Takıldığınız bir yer olursa buradan yazabilirsiniz..

Yüklüyor...
