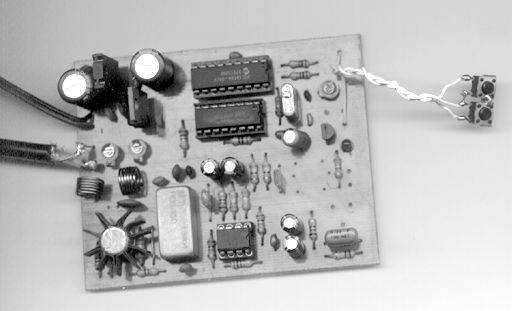

Transmisor de FM con PLL

uydudoktoru

Tanınmış Üye
Yönetici
Yönetici





Lista de componentes

R1 220K

R2 1K

R3 4K7

R4 2K2

R5 10K

R6 10K

R7 JUMPER

R8 10

R9 1K

R10 330

R11 330

R12 2K2

R13 330

R14 390K

R15 390K

R16 330

R17 100

R18 1M

R19 1K

R20 1K

C1 220nF

C2 22mF x 25V

C3 22mF x 25V

C4 100Nf

C5 0.1mF

C6 3,3nF

C7 470pF

C8 220mF

C9 39pF

C10 39pF

C11 3,3nF

C12 22mF x 25V

C13 22mF x 25V

C14 1nF

C15 100pF

C16 10nF

C17 100nF

C18 47pF

C19 10pF

C20 10nF

C21 100nF

C22 10nF

C23 100nF

C24 100mF x 25V

C25 100nF

C26 100mF x 25V

C27 100nF

L1 3,3mH molded inductor

L2 6,8mH molded inductor

L3 6 turns #20, ¼ " diam., close wound

L4 6 turns #20, ¼ " diam., close wound

CV1 9 - 50 pF trim Cap.

CV2 9 - 50 pF trim Cap.

CV3 5 - 20 pF trim Cap.

I.C-1 LM - 358

I.C-2 MC 145170-1 (Motorola PLL)

I.C-3 PIC 16F84 (pré-programado)

VCO POS-150 (VCO)

T1 2N4427 ( USE dissipador)

T2 BC-548

C-X 100mF x 25 V

REG-1 LM-7812

REG-2 LM-7805

XTAL 4 MHz
