Ton Kontrol Devre şemaları

guclusat

Tanınmış Üye
Süper Moderatör

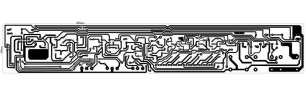

2 band ton kontrol devresi


Yazar: guclusat
Makale başlığı: Ton Kontrol Devre şemaları
Kaynak URL: Uydudoktoru Forum-https://uydudoktoru.com/
Alıntı ve Paylaşım Kuralları: Kaynak dahil olmak üzere makaleden kısa alıntı yapılabilir ancak makalenin tamamı yazarın izni olmadan başka bir siteye kopyalanamaz veya başka bir yerde yayınlanamaz.

guclusat

Tanınmış Üye
Süper Moderatör
Hocam iyi günler bu devreyi yapmış olduğumuz amplifikatör devresine mi montaj yapıyoruz. Bu devre iyimidir bundan daha iyi fazla bütçe çıkarmayan devre varmıdır acaba. Bu devreyi TDA2030 yada TDA7384 ile kullanabilir miyim?
TDA2030, TDA7384 her iki entegre için kullanabilirsiniz amplifikatör girişine bağlamanız yeterli olacaktır.


guclusat

Tanınmış Üye
Süper Moderatör
Hocam bu devrede üstte güç girişinin olduğu yere orta bacağa ne bağlayacağız. + - nin ortasına.
Sıfır ucu ,gnd ,şase diyebiliriz yani tda 2030 vardı trafodan 3 kablo geliyordu biri ortak uçtu bu uç o ortak uç demektir. Devre simetri besleme ile tasarlanmıştır.


Necati9

Tanınmış Üye
Kayıtlı Üye
Devre üzerinden mi besleyeceğim hocam bu devreyi? Birkaç malzemem kaldı lehimlenecek test edeceğim sonra.


Necati9

Tanınmış Üye
Kayıtlı Üye
Birde 2u2 2.2uF luk kutupsuz kondansatör mü oluyor hocam kutuplu var elimde yanlış almışım sanırım. Onları devrede kullanabilir miyim?
