TL494 PWM Kontrol Cihazı Frekansı 500-100kHz

[guclusat]

TL494, anahtarlamalı güç kaynaklarında (SMPS) en çok tercih edilen sabit frekanslı PWM kontrol entegrelerinden biridir. Bu konuda paylaşılan tasarımın teknik analizi şu şekildedir:

Teknik Özellikler ve Hesaplama:​

1. Geniş Frekans Aralığı: TL494, 500 Hz ile 100 kHz (bazı uygulamalarda 300 kHz'e kadar) arasında kararlı çalışabilir.
2. Frekans Hesaplama Formülü:

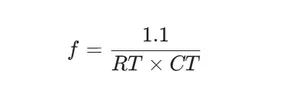

   Entegrenin çalışma frekansı, RT (Direnç) ve CT (Kondansatör) değerlerine bağlıdır. Standart çıkış (single-ended) için formül şöyledir:

   (Eğer push-pull modunda kullanılıyorsa frekans ikiye bölünür).
3. Ölü Zaman Kontrolü (Dead-Time Control): Entegrenin 4. bacağı üzerinden yapılan bu ayar, MOSFET'lerin aynı anda iletime geçerek kısa devre oluşturmasını (cross-conduction) önler.
4. Hata Amplifikatörleri: İçerisinde bulunan iki adet hata amplifikatörü sayesinde çıkış voltajı ve akımı çok hassas bir şekilde stabilize edilebilir.

Uygulama Alanları:​

• DC-DC Konvertörler
• Inverter devreleri (12V'tan 220V'a çeviriciler)
• Motor hız kontrol devreleri (PWM Driver)
• Laboratuvar tipi ayarlı güç kaynakları



[guclusat]

TL494 Frekans Hesaplama Tablosu (RT ve CT Değerleri)​

TL494 entegresinde hedeflediğiniz frekansa ulaşmak için kullanabileceğiniz yaygın direnç (RT) ve kondansatör (CT) kombinasyonları şunlardır

Hedef Frekans (f)	Direnç (RT)	Kondansatör (CT)	Uygulama Alanı
50 Hz	220 kOm	100 nF	İnverter (DC-AC) Devreleri
1 kHz	11 kOm	100 nF	PWM Motor Hız Kontrolü
10 kHz	11 kOm	10 nF	DC-DC Konvertörler
20 kHz	5.6 kOm	10 nF	Duyulabilir Gürültü Sınırı (SMPS)
50 kHz	22 kOm	1 nF	Standart SMPS Güç Kaynakları
100 kHz	11 kOm	1 nF	Yüksek Frekanslı Küçük Trafolar

eknik İpucu: Hassas bir frekans ayarı yapmak istiyorsanız, RT direnci yerine 50 k$\Omega$ veya 100 k$\Omega$ çok turlu (multi-turn) trimpot kullanarak frekansı manuel olarak tam istediğiniz değere set edebilirsiniz.
