TL072 ile basit ön yükselteç

Konusu 'Amplifikatör Devreleri' forumundadır ve guclusat tarafından 17 Ocak 2019 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    11.026
    Ödül Puanları:
    63

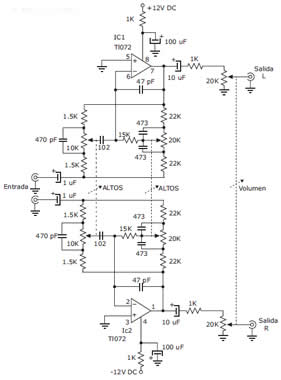

    ESQUEMA ELETRÔNICO DO PRÉ-AMPLIFICADOR
    [​IMG]

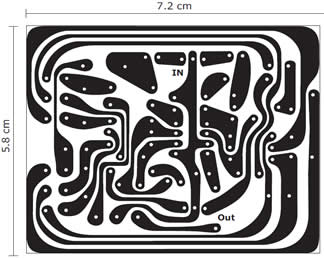

    LAYOUT DA PLACA DE CIRCUITO IMPRESSO

    A placa de circuito com o tamanho de 7,2 cm por 5,8 cm com face simples.

    [​IMG]

    IMAGEM DO CIRCUITO IMPRESSO O COM A LOCALIZAÇÃO DOS COMPONENTES

    [​IMG]

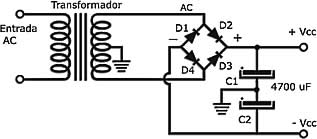

    ESQUEMA FONTE DE ALIMENTAÇÃO SIMÉTRICA

    [​IMG]

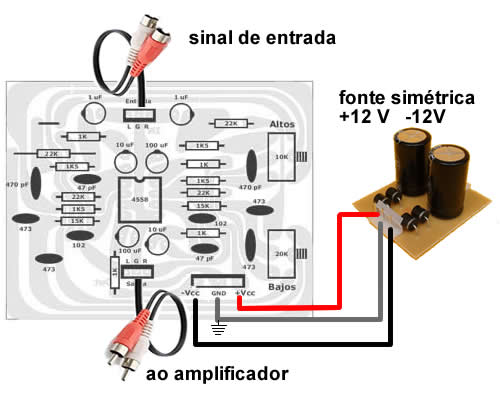

    DIAGRAMA DE LIGAÇÕES

    [​IMG]

    LISTA DE MATERIAL PARA MONTAGEM DO PRÉ-AMPLIFICADOR
    Resistencias de ¼ watts
    4 Resistencias de 1 K
    4 Resistencias de 1.5 K
    4 Resistencias de 22 K
    2 Resistencias de 15 K
    Potenciômetros de 20 K e 1 de 10K

    Condensadores
    2 Condensadores de 100 F / 16 voltios
    2 Condensadores de 10 F / 16 voltios
    2 Condensadores de 47 pF cerámico
    2 Condensadores de 470 pF cerámico
    2 Condensadores de 0.001 F cerámico
    4 Condensadores de 0.047 F cerámico
    2 Condensadores de 1 F / 16 voltios

    Semi-condutores
    Circuito integrado JRC 4558 o Tl072
