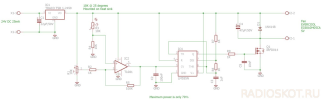

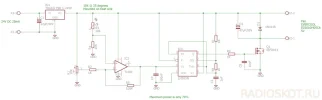

Radyo amatörleri güçlü amplifikatörleri, şarj cihazlarını ve güç kaynaklarını soğutmak için sıklıkla bir fana ihtiyaç duyduğundan, bu amaçla küçük bir proje oluşturulmasına karar verildi. Kimse soğutucuya bağlı fandan gelen gürültüyü sevmez, bu nedenle ihtiyaç duyulmadığında kapanacak bir fan kullanmanız gerekir. Gerilim artışı yerine darbe genişlik modülasyonunu (PWM) kullanarak fan hızını hassas bir şekilde kontrol edebilir ve gerektiğinde artırabilirsiniz. Bunu uygulamak için aşağıdaki diyagramı bir araya getirelim,
24V'u 5V'a düşürmek için doğrusal bir regülatör yerine bir DC-DC dönüştürücü kullanır çünkü doğrusal bir LM7805, aşırı voltajı sönümlerken çok ısınır.
Soğutma bloğuna monte edilmiş bir termistörün sıcaklık okumasına (ohm cinsinden) dayanarak fanın başlangıç noktasını belirlemek için bir histerezis karşılaştırıcısı kullanılır. Bu termistör, soğutucu çok ısındığında direnci oda sıcaklığında 10K'den yaklaşık 5K'ya değiştirir.
24V'u 5V'a düşürmek için doğrusal bir regülatör yerine bir DC-DC dönüştürücü kullanır çünkü doğrusal bir LM7805, aşırı voltajı sönümlerken çok ısınır.
Soğutma bloğuna monte edilmiş bir termistörün sıcaklık okumasına (ohm cinsinden) dayanarak fanın başlangıç noktasını belirlemek için bir histerezis karşılaştırıcısı kullanılır. Bu termistör, soğutucu çok ısındığında direnci oda sıcaklığında 10K'den yaklaşık 5K'ya değiştirir.
Her şey çok iyi çalışıyor, ancak fandan duyulabilen bir miktar düşük darbe frekansı var, bu yüzden bu sesi gidermek için C4 ve C5 kullanmam gerekiyordu. Doğru, bu tasarımın iki dezavantajı var:
- Öncelikle darbe genişliği %100 ayarlanamıyor. Minimum yaklaşık %30'dur, fan çok yavaş döner ancak maksimum yaklaşık %70'tir.
- Diğer bir dezavantaj, darbe frekansının 20 kHz'lik duyulabilir frekansın üzerine çıkarılamaması, çünkü bu durumda termistörün PWM aralığı üzerindeki etkisi önemli ölçüde azalır.
