TDA7294 240W STEREO

Konusu 'Amplifikatör Devreleri' forumundadır ve guclusat tarafından 15 Ağustos 2018 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.484
    Ödül Puanları:
    48
    Amplificador de 240 Watts, circuito bem simples e com poucos componentes mais desempenho muito bom, neste poste você pode baixar os arquivos em PDF para confecção da placa de circuito impresso, o circuito é alimentado por uma fonte simétrica de 36V + 36 V por no mínimo 5 Amperes e necessita de um bom dissipador.

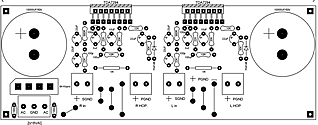

    Imagem com a posição dos componentes.

    [​IMG]

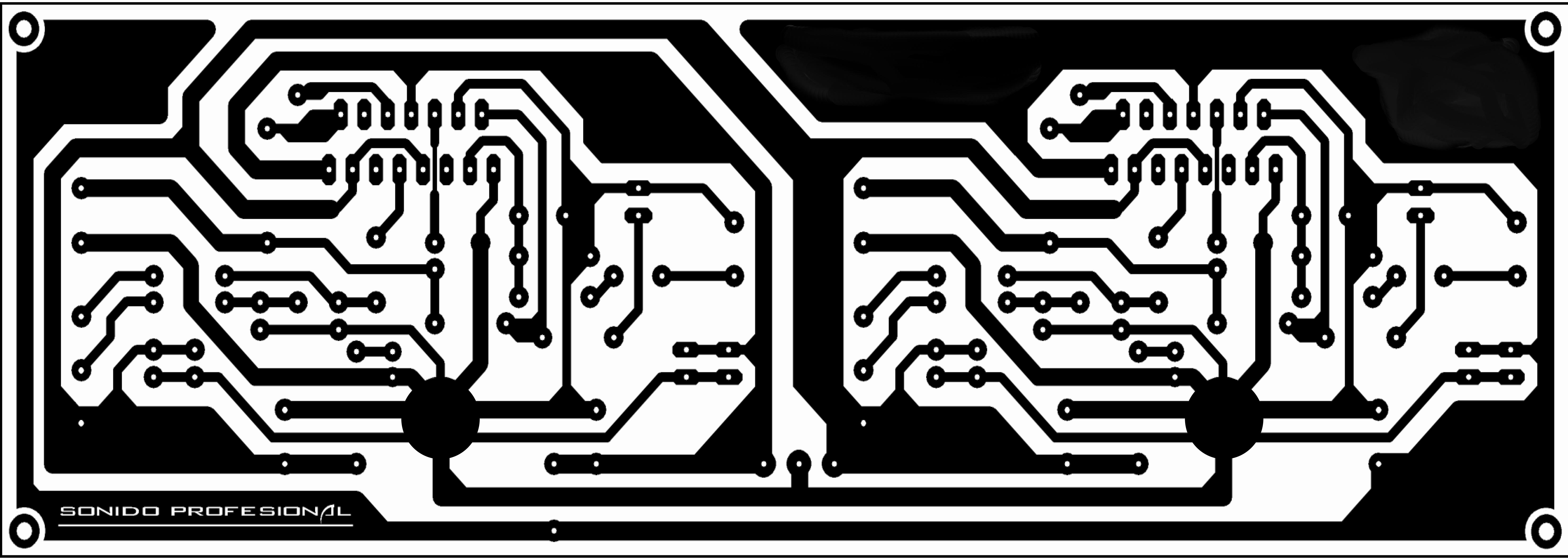

    Na imagem está o layout da placa de circuito impresso para o modo SERIGRAFIA.

    [​IMG]

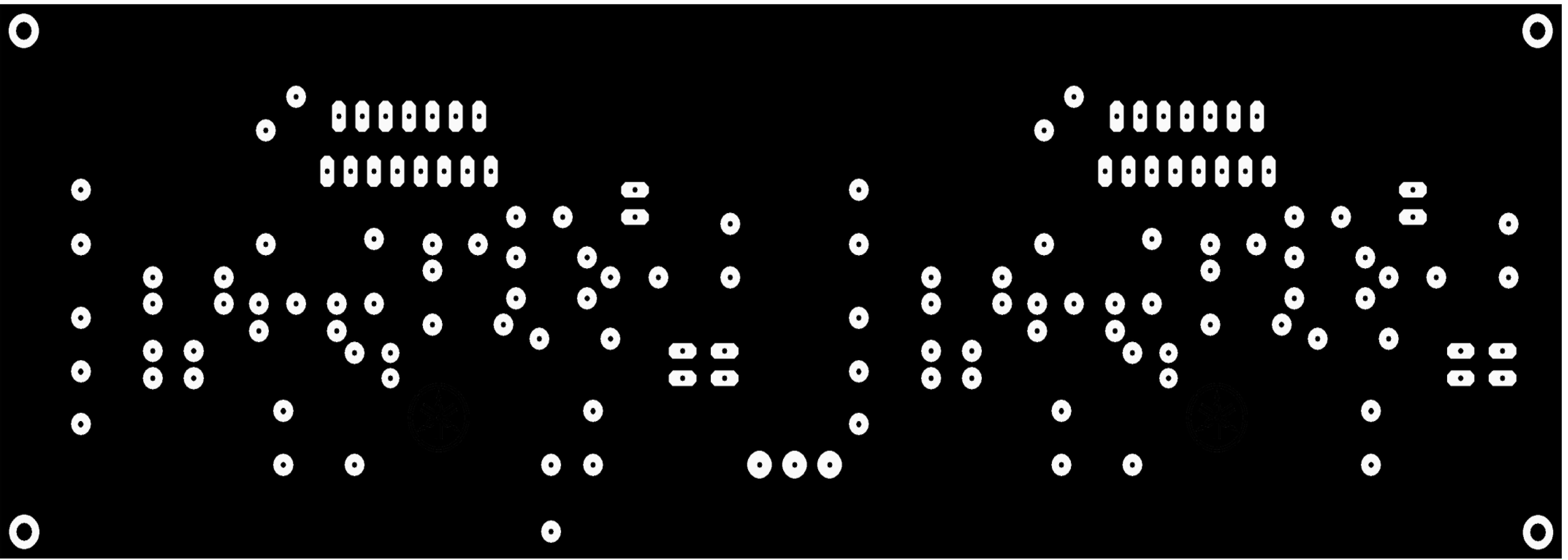

    Na imagem está máscara de solda

    [​IMG]

    LISTA DE COMPONENTES

    SEMI-CONDUTORES
    1 – TDA7194
    RESISTORES
    2 – resistor 150 Ohms 1/4w
    2 – resistor 680 Ohms 1/4w
    4 – resistor 10K Ohms 1/4w
    4 – resistor 22K Ohms 1/4w
    CAPACITORES
    2 – capacitor 22nF poliester
    8 – capacitor 100nF poliester
    2 – capacitor 2,2uF x 50V eletrolitico
    4 – capacitor 10uF x 50V eletrolitico
    2 – capacitor 22uF x 50V eletrolitco
    4 – capacitor 1000uF x 50V eletrolitico


    Ekli Dosyalar:

  2. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.484
    Ödül Puanları:
    48
    TDA7294 ile 200 Watt Stereo anfi devresi

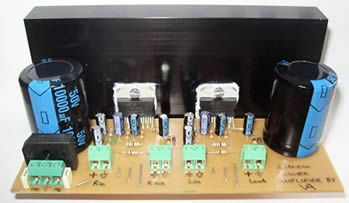

    Amplificador de 200 watts utilizando 2 circuitos integrados TDA 7294 muito famoso e excelente para projetos de média potência com resultado bom, fácil de montar o amplificador utiliza poucos componentes e transformador de 18 + 18V 4 amperes, no projeto os capacitores que aparecem são 2 de 10000uF x 50V mais podemos colocar 02 de 5000uF x 50V que vai bem.

    [​IMG]

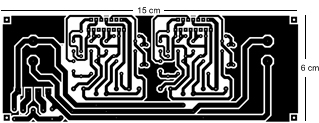

    AS IMAGENS ABAIXO SÃO DA PLACA DE CIRCUITO IMPRESSO.
    [​IMG]

    [​IMG]

    [​IMG]

    ESQUEMA DE LIGAÇÃO DO AMPLIFICADOR


    [​IMG]

    LISTA DE COMPONENTES
    SEMI-CONDUTORES
    02 – INTEGRADOS TDA7294
    01 – PONTE RETIFICADORA 6 AMPERES
    02 – 1N4148

    RESISTORES
    02 – 680R x 1/4w
    04 – 22Kohms x 1/4w
    02 – 10R x 1/4w
    02 – 20Kohms x 1/4w
    02 – 1R x 5w
    02 – 10Kohms x 1/4w
    02 – 30Kohms x 1/4w

    CAPACITORES
    02 – 100nF X250V POLIESTER
    02 – 5000uF (10000uF opcional) x 50V
    06 – 22uF x 100V
    02 – 100pF x 100v
    02 – 2,2uF x 100v
    02 – 10uF x 100v

    DIVERSOS
    01 – PLACA DE CIRCUITO 15 X 6CM
    01 – TRANSFORMADOR 18 + 18V X 3 AMPERES
    01 – DISSIPADOR PARA OS TDA7294
