TDA2030 veya TDA2050 üzerindeki amplifikatörün şematik diyagramı Şekil 1'de gösterilmektedir, görünüm Şekil 2'de gösterilmektedir. Bu uygulamada, ters çevirmeyen bir dahil etme devresi uygulanmaktadır. Montaj kolaylığı için, amplifikatör tek kutuplu bir besleme devresine göre monte edilir ve TDA2030 için 15 W'a ve TDA2050 için 30 W'a kadar bir yük sağlar.
Burada not edilmelidir - bu müzikal güçtür ve genellikle modern ses ekipmanlarında belirtilen gürültü değildir. Bu parametreler arasındaki temel fark, gürültü gücünü ölçerken, bir test sinyali olarak dikdörtgen bir ses frekans sinyalinin kullanılmasıdır. Elbette, böyle bir testte, amplifikatörün çıkış gücü mümkün olan en yüksek hale gelir, ancak neredeyse hiç kimse buna müzik diyemez.
Bu güç amplifikatörü, sıradan stereodan multimedya 2.1 veya 5.1'e kadar herhangi bir konfigürasyonda yüksek kaliteli bir amplifikatör oluşturmak için kullanılan evrensel bir tuğladır. Böyle bir amplifikatörde 20 V'a kadar güç beslerken, TDA2050'de subwoofer olarak bir köprü devresi, bu rolde 30 V'a kadar güç sağlarken, örneğin TDA2052'de daha güçlü bir amplifikatör kullanılması

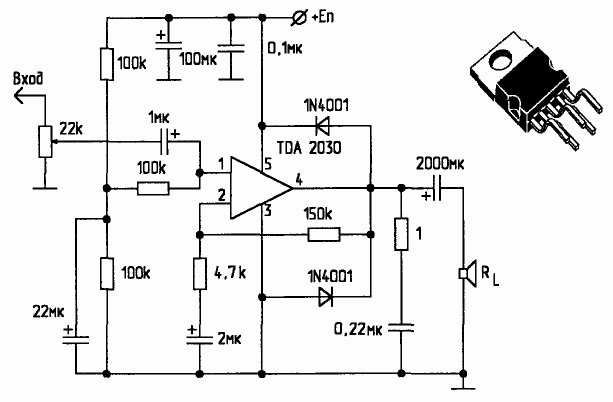

Şekil 1. TDA2030'daki güç amplifikatörünün şematik diyagramı

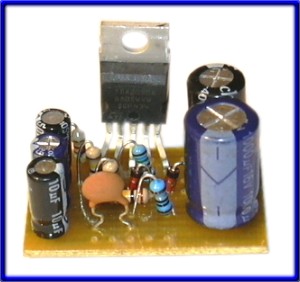

Şekil 2. TDA2030'daki güç amplifikatörünün görünümü
TDA2050'ye dayalı amplifikatörün özellikleri:
TDA2030
TDA2050
Besleme gerilimi
10 ... 30 V
10 ... 44 V
Titreşim akımı boşta
50 mA
50 mA
Katsayılar. kazanç
26 dB
26 dB
Rin
> 90 kΩ
> 90 kΩ
Pout 2/3’de THD’de
% 0.2
% 0.03
% 0.5 THD'de surat asmak
12W
24W
THD'de azgın% 10
18 watt
32 watt
R yükü az değil
4 ohm veya 8 ohm
