    “ Subwoofer için Filtre ” dediğimizde, aktif düşük geçişli filtreyi kastediyoruz. Stereo ses sistemini, yalnızca en düşük frekansları üreten ek bir hoparlöre genişletirken özellikle yararlıdır. Bu proje, 50 - 250 Hz arasında ayarlanabilir bir sınır frekansına sahip ikinci dereceden bir aktif filtre, kazanç kontrolü (0,5 - 1,5) olan bir giriş yükselticisi ve çıkış aşamalarından oluşur.

    Tasarım, sinyaller birbirine göre 180 derece kaydırıldığı için köprü devreli bir amplifikatöre doğrudan bağlantı sağlar. Dahili güç kaynağı sayesinde, kart üzerindeki dengeleyici, filtreye güç amplifikatörlerinden simetrik voltaj sağlamak mümkündür - kural olarak iki kutuplu 20 - 70 V'dir. Düşük geçişli filtre, endüstriyel ve ev yapımı amplifikatörler ve ön yükselticilerle çalışmak için idealdir.

    LPF şematik diyagramı

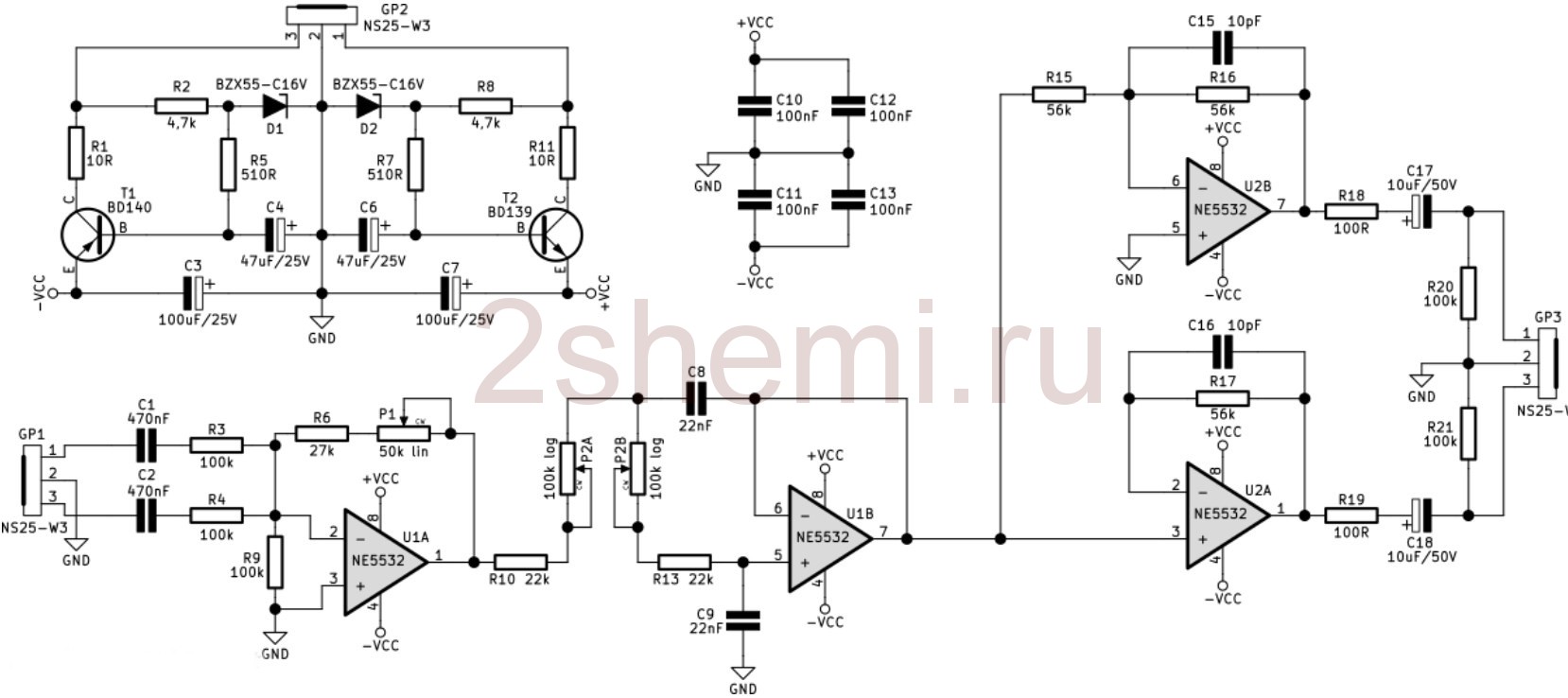

    Subwoofer'ın filtre devresi şekilde gösterilmiştir. İki işlemsel yükselteç U1-U2 (NE5532) temelinde çalışır. Birincisi, sinyalin toplanmasından ve filtrelenmesinden sorumlu iken, ikincisi önbelleğe almayı sağlar.

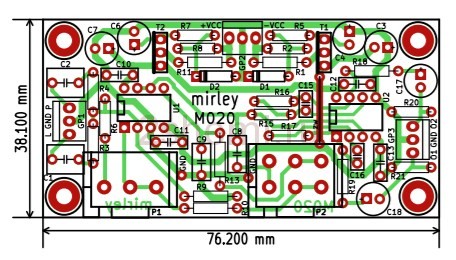

    [​IMG]
    Subwoofer için düşük geçişli filtrenin şematik diyagramı
    Stereo giriş sinyali GP1 konektörüne beslenir ve daha sonra kapasitör C1 (470nF) ve C2 (470nF) aracılığıyla direnç R3 (100k) ve R4 (100k) amplifikatörün U1A ters çevirme girişine gelir. Bu eleman, klasik şemaya göre monte edilmiş ayarlanabilir bir kazancı olan bir sinyal toplayıcı uygular. Direnç R6 (27k), P1 (50k) ile birlikte, subwoofer'ın kazancını bir bütün olarak seçmenize olanak tanıyan kazancı 0,5 - 1,5 aralığında ayarlamanıza izin verir.

    Direnç R9 (100k), U1A yükselticisinin kararlılığını arttırır ve bir giriş sinyali olmadığında iyi kutuplanmasını sağlar.

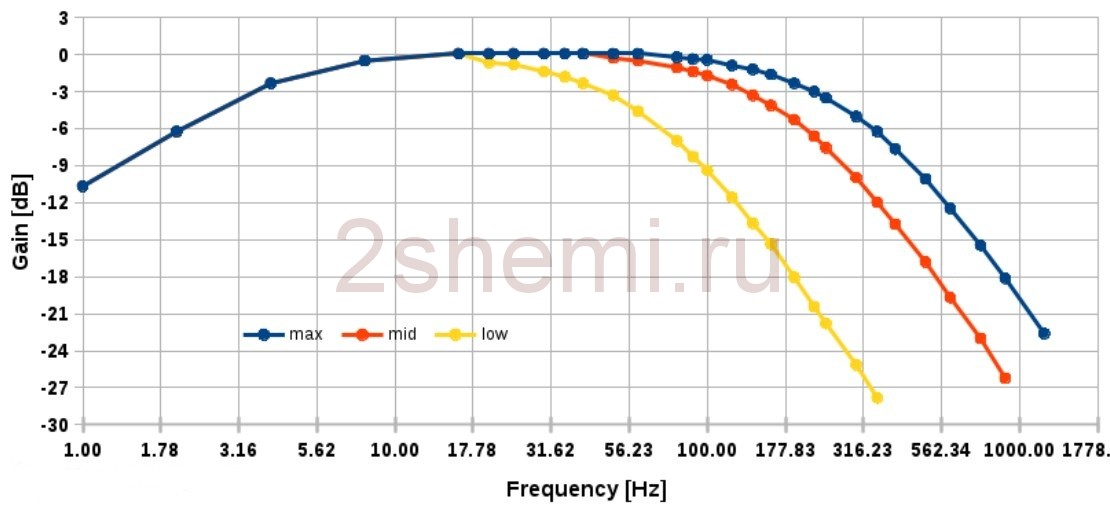

    Amplifikatörün çıkışından gelen sinyal, U1B tarafından oluşturulan ikinci dereceden aktif düşük geçiş filtresine gider. Bu, farklı diklik ve genliğe sahip filtreler elde etmenizi sağlayan tipik bir Sallen-Key mimarisidir. Bu özelliğin şekli C8 (22nF), C9 (22nF) kapasitörleri ve dirençler R10 (22k), R13 (22k) ve potansiyometre P2 (100k) tarafından doğrudan etkilenir. Potansiyometrenin logaritmik ölçeği, tutamağın dönüşü sırasında kesim frekansında doğrusal bir değişiklik elde etmenizi sağlar. Potansiyometre P2'nin aşırı sol pozisyonunda geniş bir frekans aralığı (260 Hz'e kadar) elde edilir, sağa döndürülmesi, frekans bandının 50 Hz'ye daralmasına neden olur. Aşağıdaki şekil P2 potansiyometresinin iki uç ve orta konumu için tüm devrenin ölçülmüş genlik tepkisini göstermektedir. Her durumda, P1 potansiyometresi orta konuma getirilerek 1 (0 dB) kazanç elde edilir.

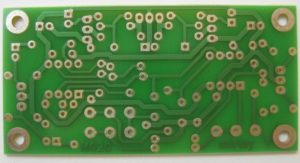

    [​IMG]

    Filtrenin çıkışından gelen sinyal, amplifikatör U2 kullanılarak işlenir. Elementler C16 (10pF) ve R17 (56k) kararlı çalışma m / s U2A sağlar. Rezistörler R15-R16 (56k) U2B'nin kazancını belirler ve C15 (10pF) kararlılığını arttırır. Devrenin her iki çıkışında da, sinyallerin GP3 çıkış konektörüne beslendiği R18-R19 (100 Ohm), C17-C18 (10uF / 50V) ve R20-R21 (100k) elemanlarından oluşan filtreler kullanılır. Bu tasarım sayesinde, çıkışta faz olarak 180 derece kaymış iki sinyal alıyoruz, bu da iki amplifikatörün ve köprü devreli bir amplifikatörün doğrudan bağlanmasını sağlar.

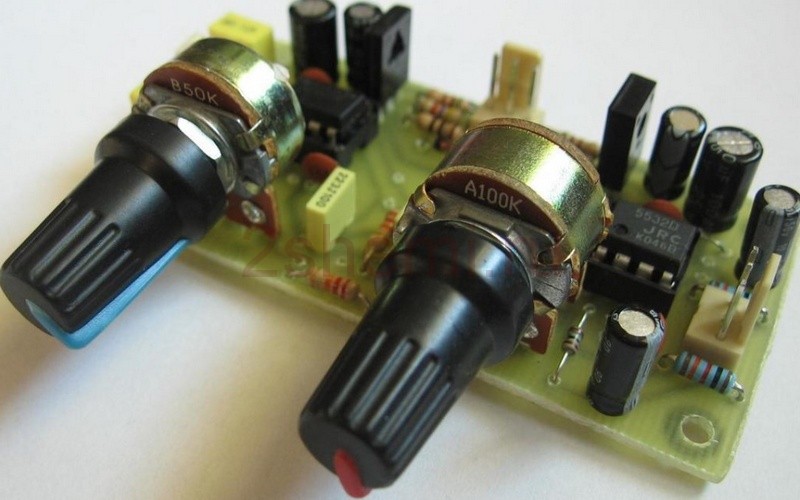

    [​IMG]

    Filtre, Zener diyotları D1 (BZX55-C16V), D2 (BZX55-C16V) ve iki transistör T1 (BD140) ve T2 (BD139) bazında basit bir çift kutuplu güç kaynağı kullanır. Rezistörler R2 (4.7k) ve R8 (4.7k) zener akımı sınırlayıcılarıdır ve minimum besleme voltajında akım yaklaşık 1 mA olacak ve maksimum olarak D1 ve D2 için güvenli olacak şekilde seçilmiştir.

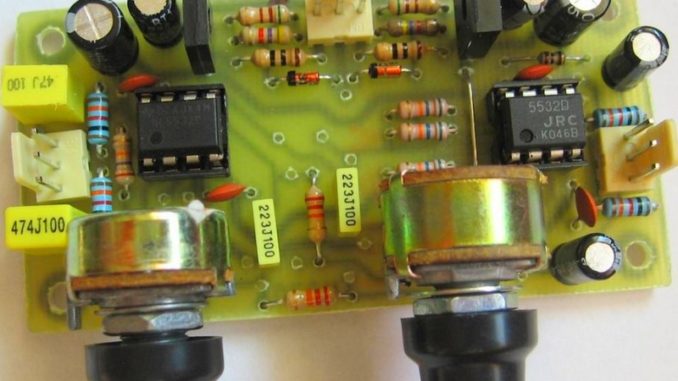

    [​IMG]

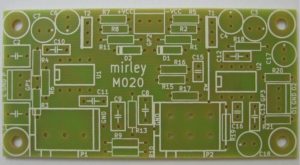

    [​IMG]
    Elementler R5 (510 Ohm), C4 (47uF / 25V), R7 (510 Ohm), C6 (47uF / 25V), T1 ve T2 bazlarındaki basit voltaj düzeltme filtreleridir. Rezistörler R1 (10 ohm), R11 (10 ohm) ve C3 (100uF / 25V), C7 (100uF / 25V) kapasitörleri de bir besleme gerilimi filtresidir. Güç Konektörü - GP2.

    Subwoofer Filtre Bağlantısı
    [​IMG]

    Subwoofer'ın filtre modülünün, ses kontrolünden sonra tüm sistemin ses kontrolünü iyileştirecek olan ön amplifikatörün çıkışına bağlanması gerektiğine dikkat edilmelidir. Kazanç potansiyometresi ile, subwoofer'ın ses seviyesini tüm sinyal yolunun ses seviyesine göre ayarlayabilirsiniz. Klasik bir konfigürasyonda çalışan herhangi bir güç amplifikatörünü , örneğin modül çıkışına bağlamak gerekir . Gerekirse, çıkış sinyallerinden yalnızca birini kullanın, faz birbirine göre 180 derece kaydırıldı. Bir köprü yapılandırmasında bir amplifikatör kurmanız gerekirse, her iki çıkış sinyali de kullanılabilir.
