STK4050 ile 400 Watt'lık stereo amplifikatör

guclusat

Tanınmış Üye
Süper Moderatör
Bu 400-watt stereo amplifikatör , Sanyo'nun STK4050 hibrid entegre devresi , yüksek kaliteli, düşük gürültülü bir amplifikatöre dayalı olarak yapılmıştır.

Maksimum çıkış gücü kanal başına 200W'tır. 400 watt'lık amplifikatörü stereo olarak elde etmek için bu tipte iki entegre devre gereklidir.

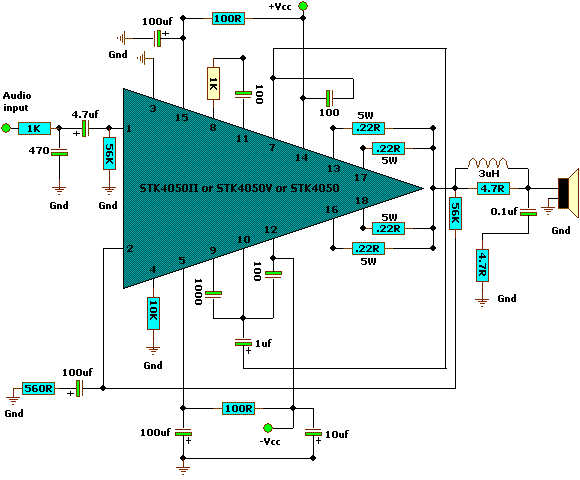

İki amplifikatörün , üretilen büyük ısı nedeniyle iyi bir boyutta soğutucu kullanması çok önemlidir . Diyagramdan görebileceğiniz gibi, çalışması için sadece ilave bileşenleri entegre devreye yerleştirmek gerekir. Kullanılan hoparlörler 8 ohm'dur.

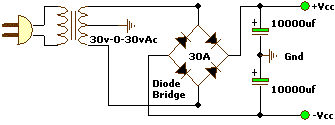

Olarak güç kaynağı , iki ile kullanılan düzensiz bir diyagram olarak iki kaynak, transformatörler 2.5 ila 3 amper VAC 60VAC centertap (30V - 0 - -30V) için 120/240. Bu transformatör yaklaşık +/- 42 VDC (-Vcc ve Vcc) regüle edilmemiş DC voltajlara ulaşır



Bu tür devre, yüksek güçte taşınabilir kompakt amplifikatör için kullanılabilir .


Eklentiler

  • amplificador-audio-200W-STK4050.gif
    10,2 KB · Görüntüleme: 7
