STK Anfi Devreleri Burdan Takip Ediniz

[guclusat]



[guclusat]

stk 4048 anfi devreleri





stk 4048,4048-2,4050,4050-2 bu devre için kullanabilirsiniz.

​



[guclusat]

smps devresi ile beraber stk anfi devresi



[tvtekniker]

hey gidi eski günler heeyy



[guclusat]

STK 4241V Şeması Baskı Devresi


Devamı ektedir.​



[guclusat]

STK4142II Amplifikatör



[guclusat]

STK 4142-2 PCB Devre şeması



[guclusat]

PCB pdf olarak ekledim şema bir üst mesajda mevcuttur.



[guclusat]

Amplifikatör 2 x 120W, STK411-240E​

Amplifikatörün ana parametreleri
Çıkış Gücü (R YÜK = 8 Ohm, THD = %0,8)	2 x 120 W (dk)
THD (P OUT = 120 W, F = 20 Hz ... 20 kHz, R YÜK = 8 ohm)	%0.4 (tip)
Kazanç bandı (+0 ... - 3 dB)	20Hz ... 50 kHz
Giriş empedansı	55 k Ohm
Veri yolundaki sessiz akım VL = ± 40 V	100 mA (maks)
Veri yolundaki sessiz akım VH = ± 65 V	50 mA (maks)
Çıkış ofseti	± 70 mV (maks)
Yükün izin verilen maksimum kısa devre süresi *	0,3 sn.

Yük direncine bağlı olarak önerilen besleme gerilimi değerleri
R YÜK	VH tipi	VL tipi	VH maks	VL maks.
4 ohm	± 43V	± 25V	± 62V	± 36V
6 ohm	± 48V	± 29V	± 70V	± 42V
8 ohm	± 54V	± 33V	± 78V	± 48V



[guclusat]

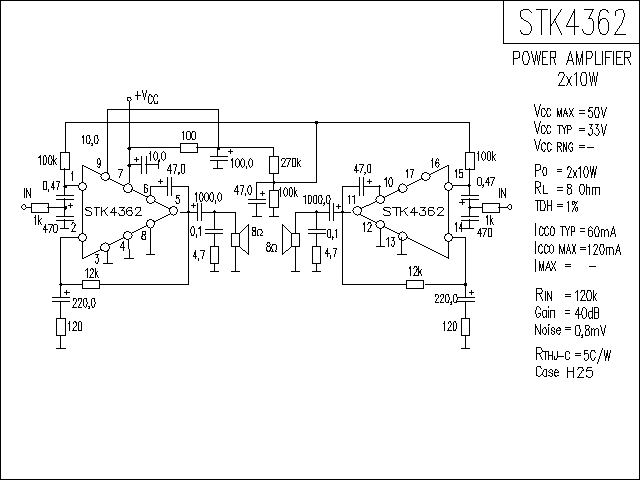

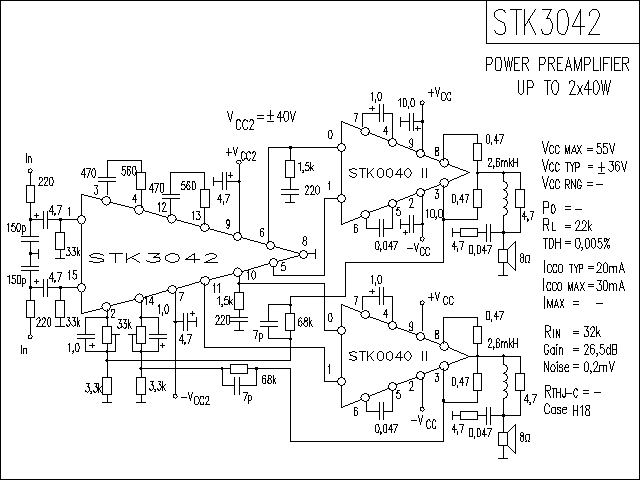

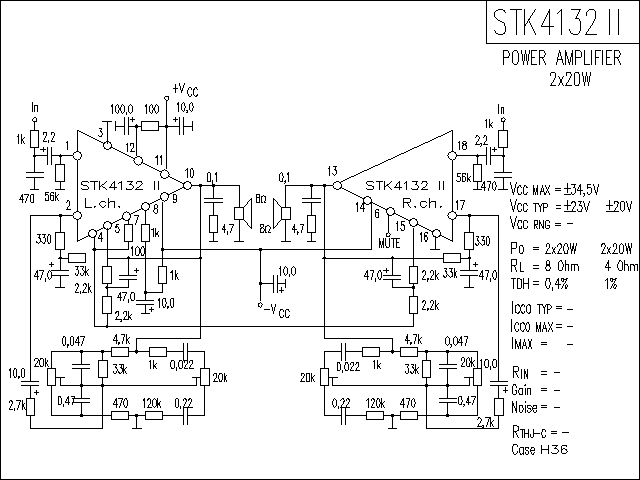

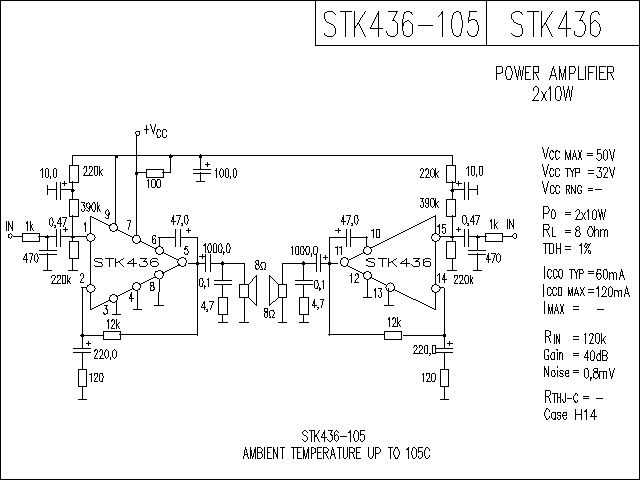

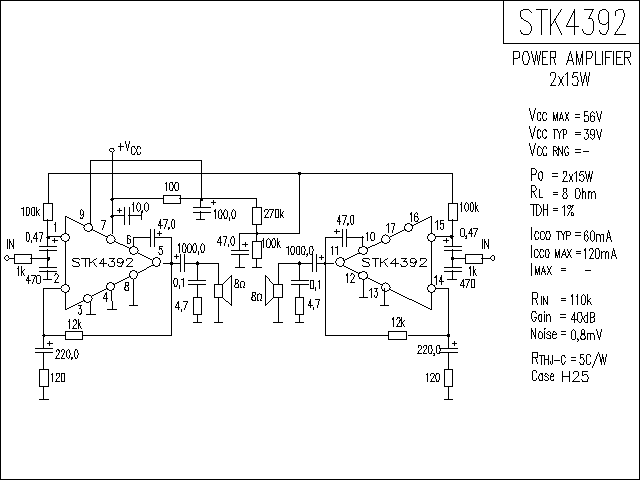

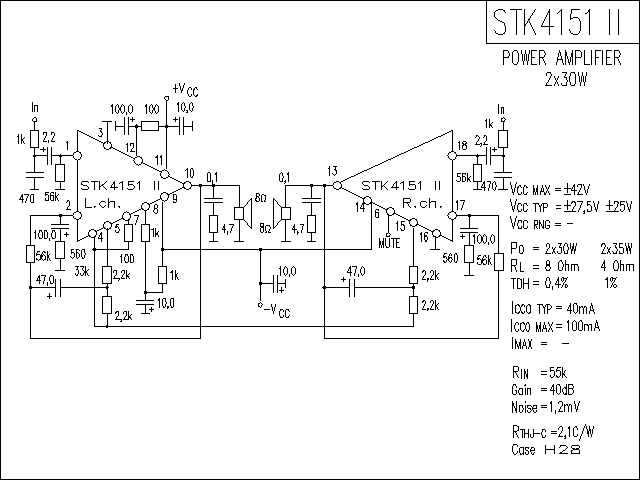

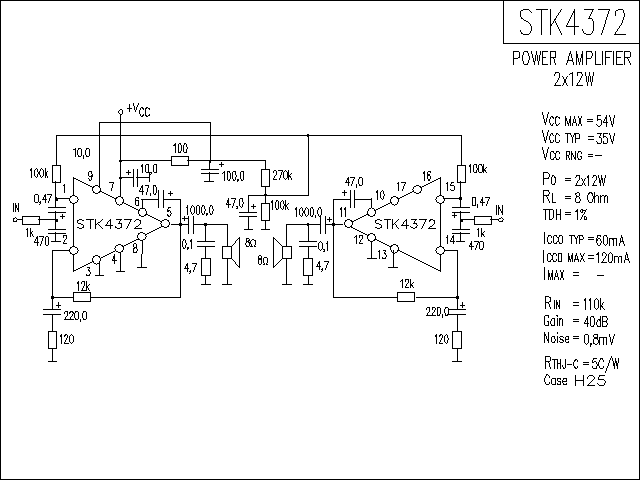

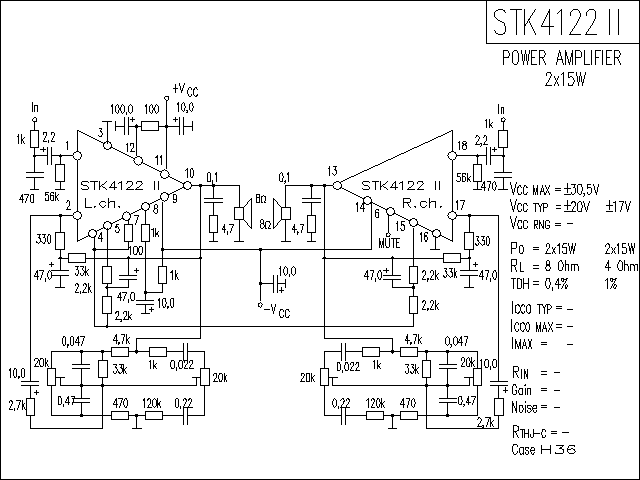

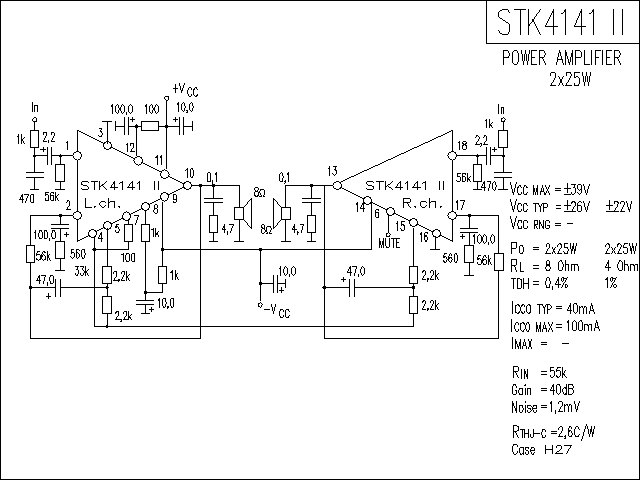

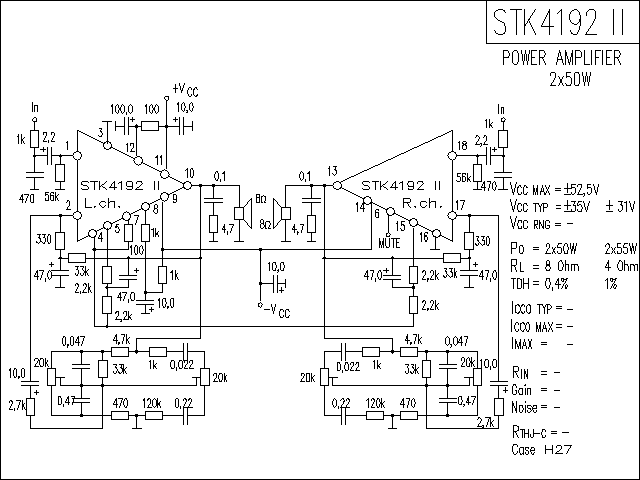

STK Amfi devre şeması



[guclusat]

Tek Kanal 100W amfi devresi
