32PFL3008D – 39PFL300BD – 46PFL3008D – POWER SUPPLY [SMPS] and LED DRIVER – SCHEMATIC [Circuit Diagram]

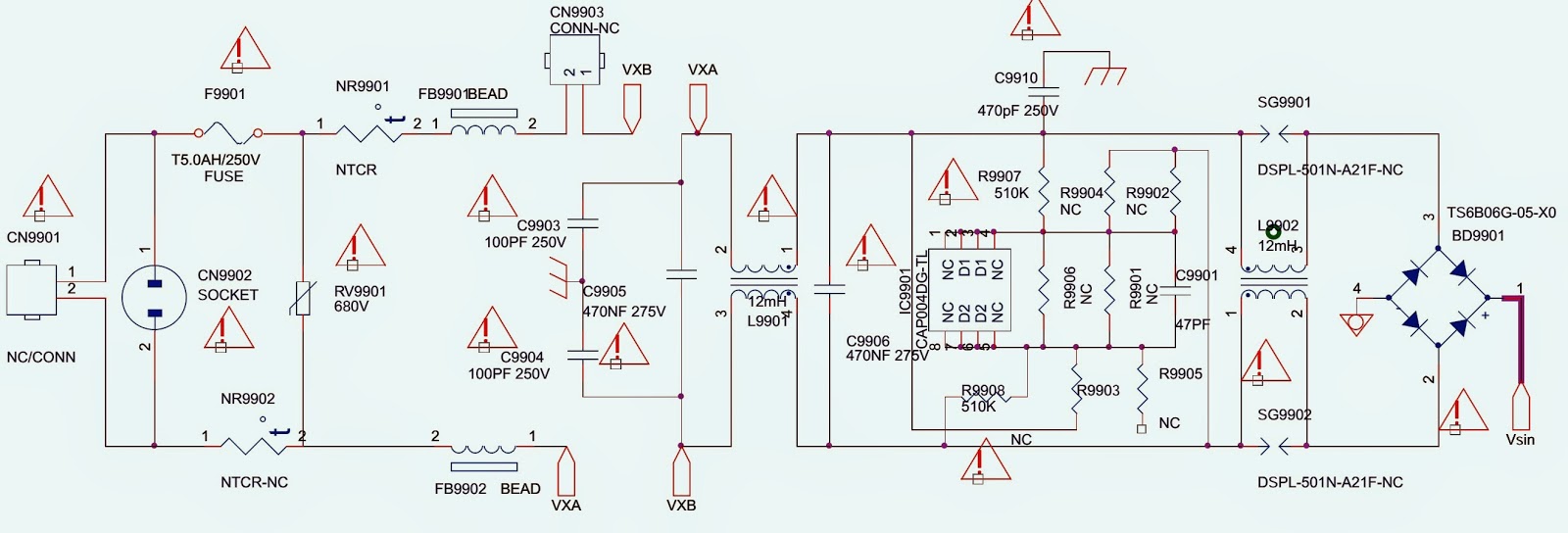

POWER FILTER

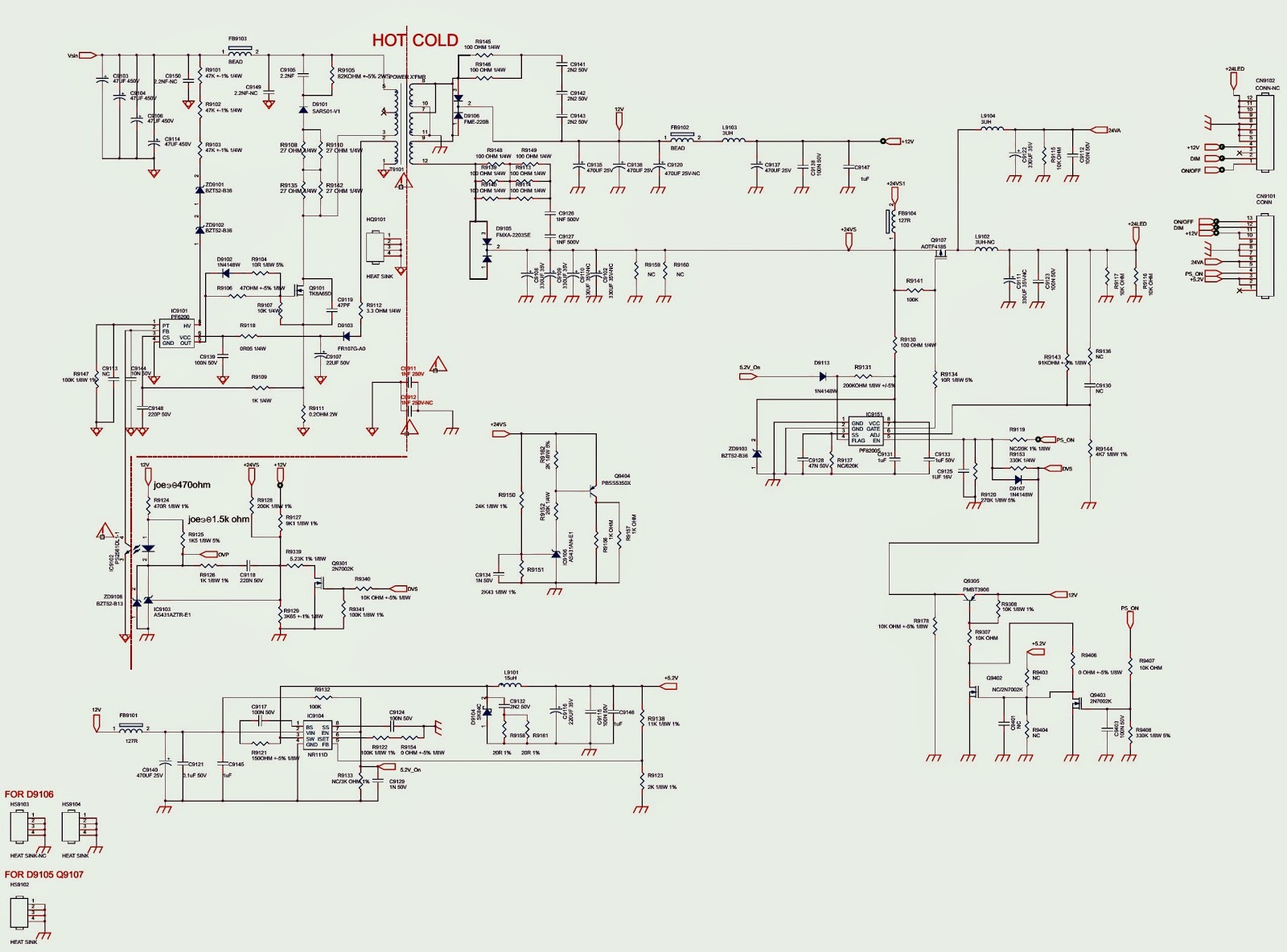

MAIN POWER [SMPS]

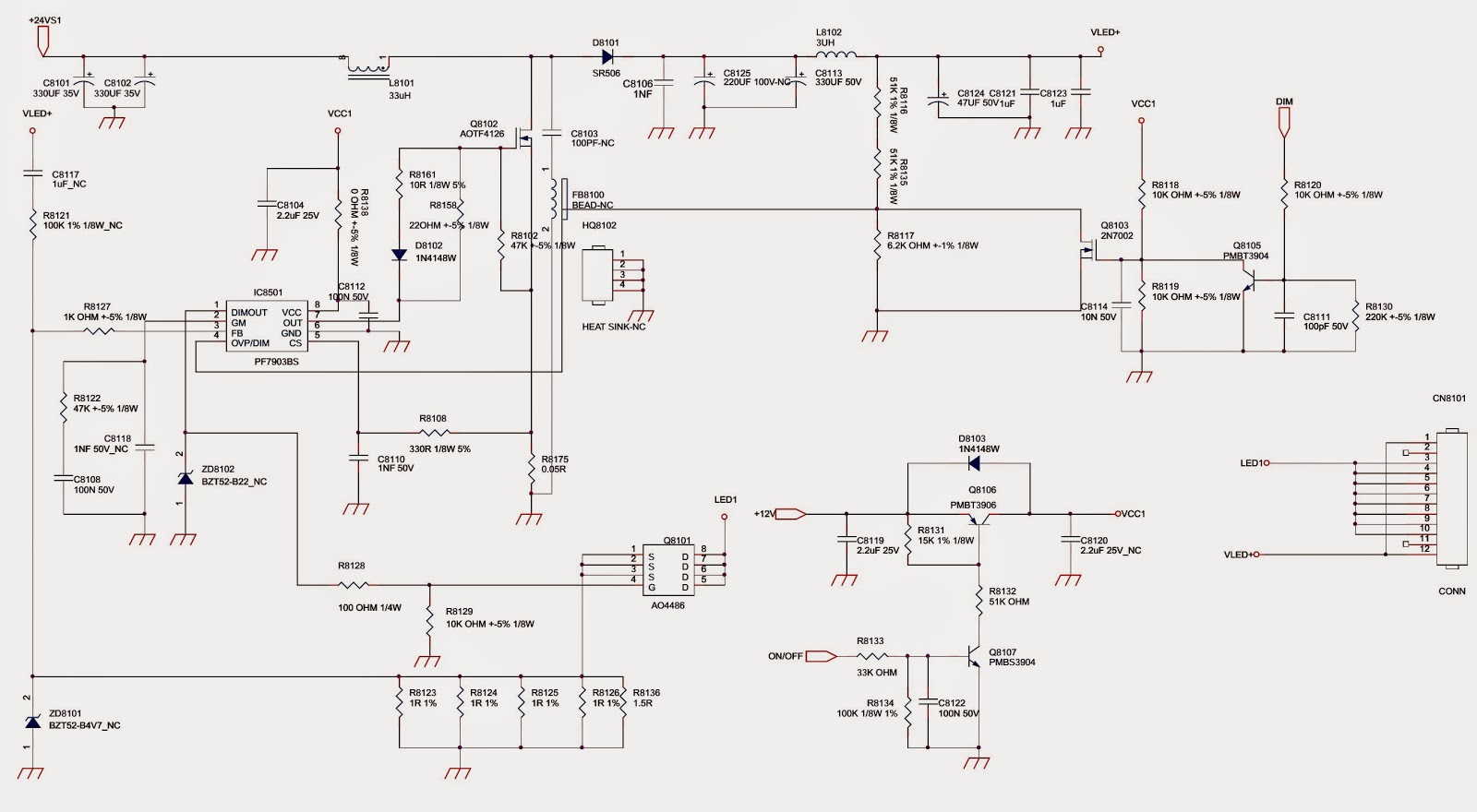

LED DRIVER

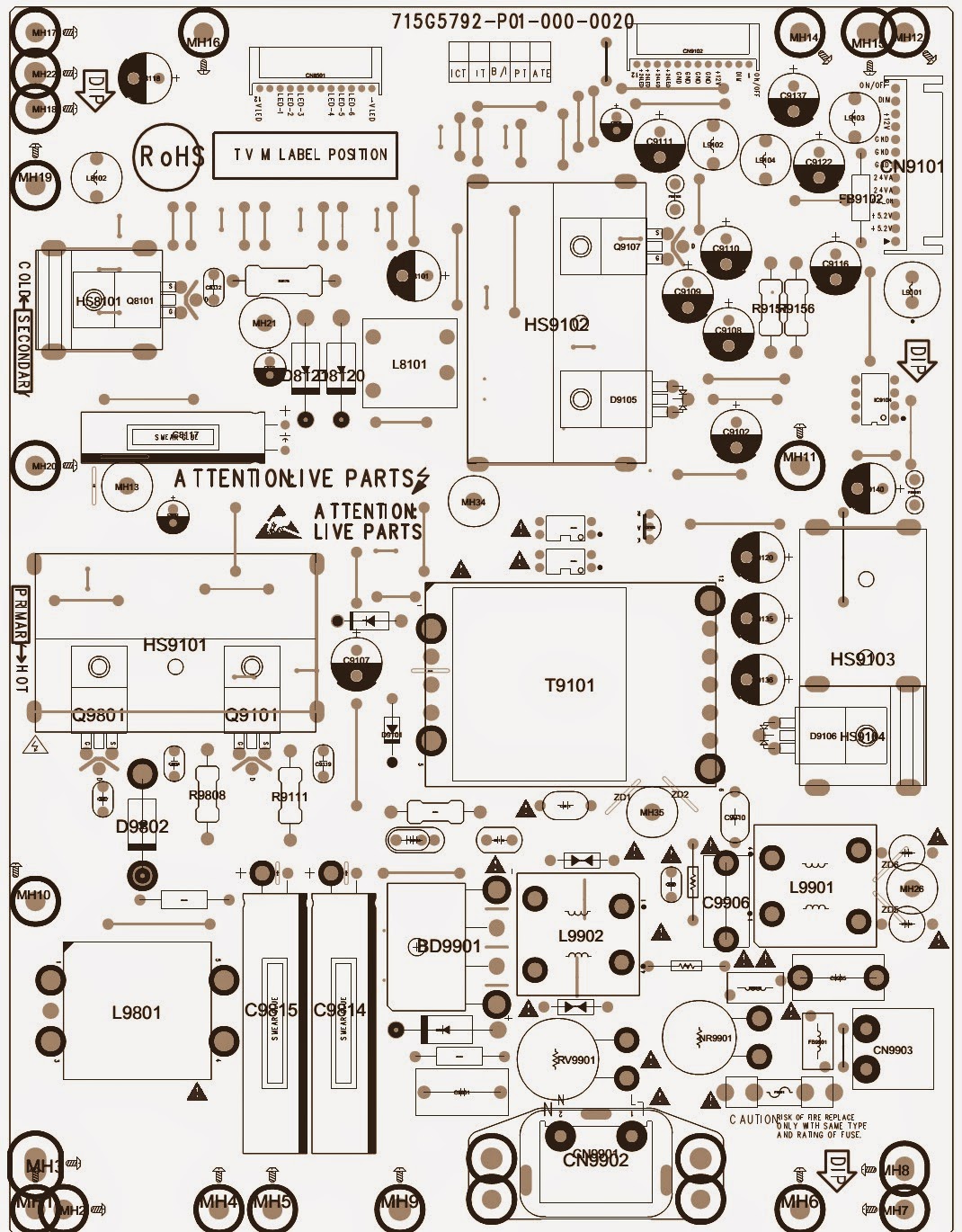

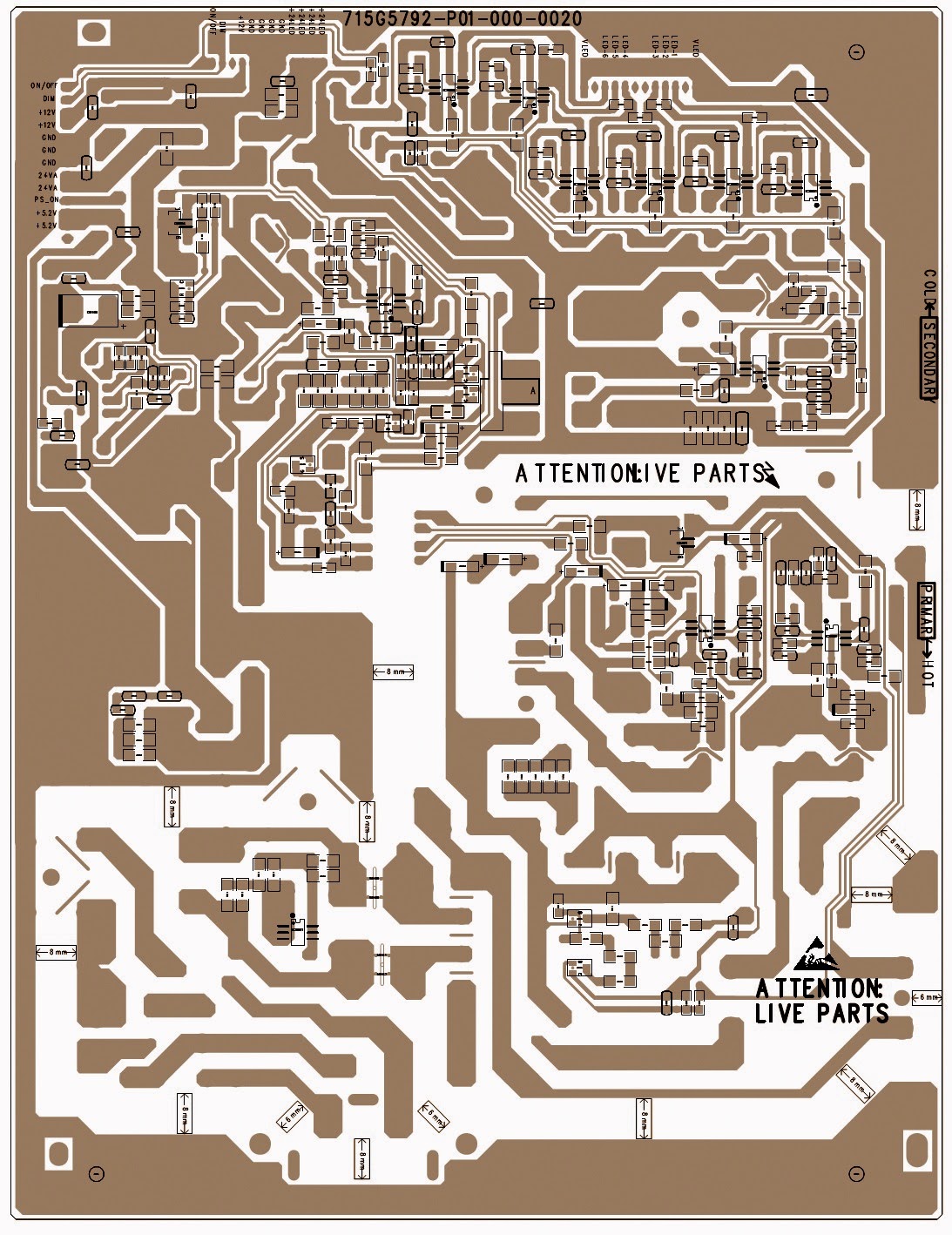

PCB - TOP & BOTTOM VIEWS



Eklentiler

  • POWER SUPPLY [SMPS] and LED DRIVER.zip
    1,1 MB · Görüntüleme: 18
