When working with an expensive speaker system, speaker protector is an essential item to avoid any damages to speakers. In this project, we build a low-cost speaker protector by using NEC's μPC1237 IC. The circuit in this project is based on μPC1237 datasheet and it is specifically modified to work with 24V AC power source and with the 24V relay.

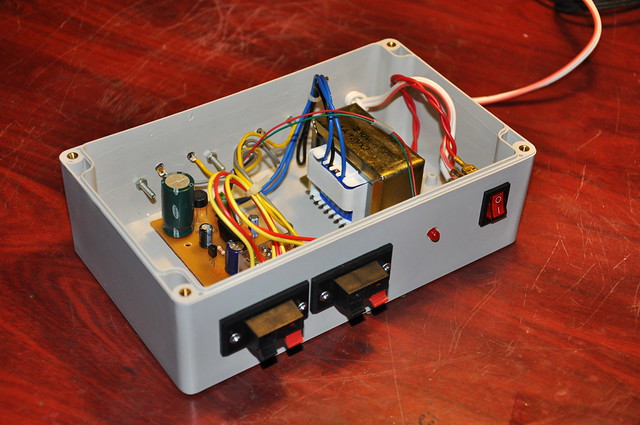

Prototype version of μPC1237 - 2 channel speaker protector system.

PCB design of this project is limit to 90mm × 43mm and based on through-hole components. Depending on the supplied voltage and relay, the value of R7 resistor is needed to be changed. The specified value in the schematic is for 24V AC power source and for Omron 24V G2R-2 relay. Start-up delay of this unit can be adjusted by changing the values of R5 and C5.


Eklentiler

  • μPC1237 based 2 channel speaker protector.zip
    147,9 KB · Görüntüleme: 61

Yazar: guclusat
Makale başlığı: μPC1237 ile 2 kanal hoparlör koruma devresi
Kaynak URL: Uydudoktoru Forum-https://uydudoktoru.com/
Alıntı ve Paylaşım Kuralları: Kaynak dahil olmak üzere makaleden kısa alıntı yapılabilir ancak makalenin tamamı yazarın izni olmadan başka bir siteye kopyalanamaz veya başka bir yerde yayınlanamaz.

guclusat

Tanınmış Üye
Süper Moderatör

Speaker protection with uPC1237​
