LM338 ayarlanabilir voltaj ve akım regülatörü

guclusat

Tanınmış Üye
Süper Moderatör
Texas Instruments'ın LM338 voltaj dengeleyici , yüksek kaliteli güç devreleri üretmek için birçok yolla bağlanabilen evrensel bir entegre devredir.

LM 338 sabitleyicinin teknik özellikleri :
  • 1.2 - 32 V arası çıkış voltajı sağlama
  • 5 A'ya kadar yük akımı
  • Olası kısa devreye karşı korumanın varlığı.
  • Çipin aşırı ısınmaya karşı güvenli bir şekilde korunması.
  • Çıkış voltajı hatası% 0,1'dir.

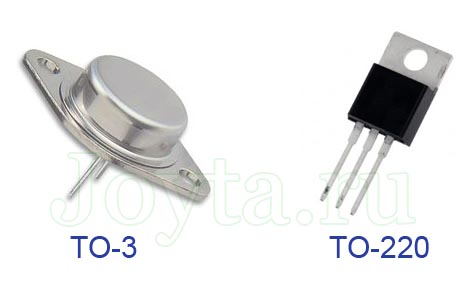

Entegre devre yongası LM338 iki tip versiyonda mevcuttur - bu metal kasa TO-3'te ve plastik kasa TO-220'de bulunur:

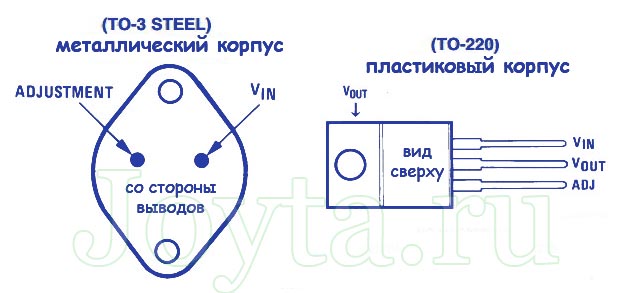

Pinout pin sabitleyici LM338

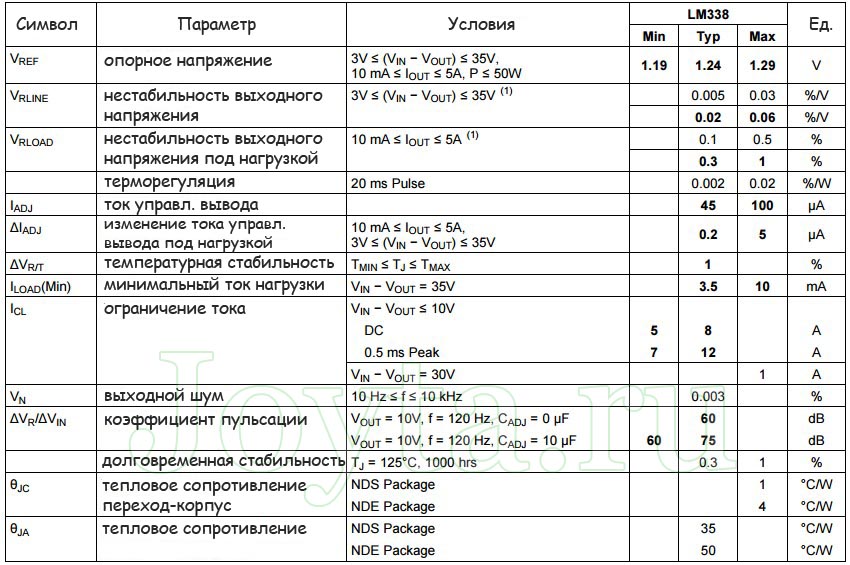

LM338'in temel teknik özellikleri


LM338 için Hesap Makinesi
LM338 dengeleyicisinin parametrelerinin hesaplanması, LM317'nin hesaplanması ile aynıdır. Çevrimiçi hesap makinesi burada .

LM338 stabilizatör kullanımına örnekler (dahil etme şemaları)
Aşağıdaki örnekler size LM338 kullanılarak oluşturulan bazı çok ilginç ve kullanışlı güç şemalarını gösterecektir.

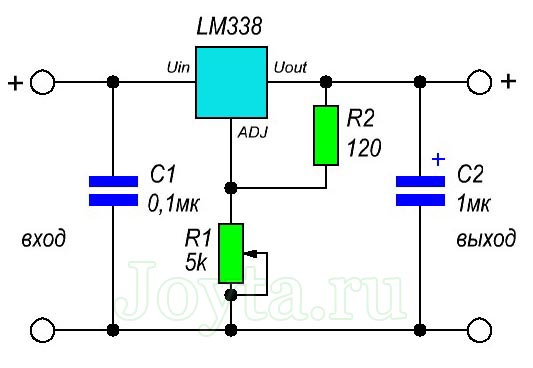

LM338'de basit ayarlanabilir güç kaynağı
Bu şema, LM338 kayışının tipik bir bağlantısıdır. Güç kaynağı devresi, 1,25'ten 35 volt'u geçmemesi gereken uygulanan maksimum giriş voltajına kadar ayarlanabilir çıkış voltajı sağlar.



Değişken direnç R1, çıkış gerilimini sorunsuz bir şekilde kontrol etmek için kullanılır.

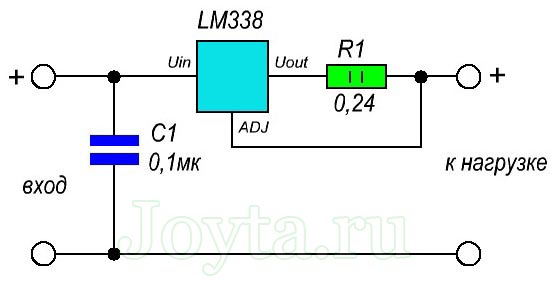

Basit 5 amper ayarlanabilir güç kaynağı
Bu devre, giriş voltajına eşit olabilen bir çıkış voltajı oluşturur, ancak akım iyi değişir ve 5 amperi geçemez. Direnç R1, devreden elde edilebilecek 5 amperlik bir limit akım sınırını korumak için tam olarak eşleşmiştir.



15 amper ayarlanabilir güç kaynağı
Daha önce belirtildiği gibi, LM338 yongası yalnızca maksimum 5A kullanabilir, ancak daha büyük bir çıkış akımı elde etmek gerekirse, yaklaşık 15 amper, kablolama aşağıdaki gibi değiştirilebilir:

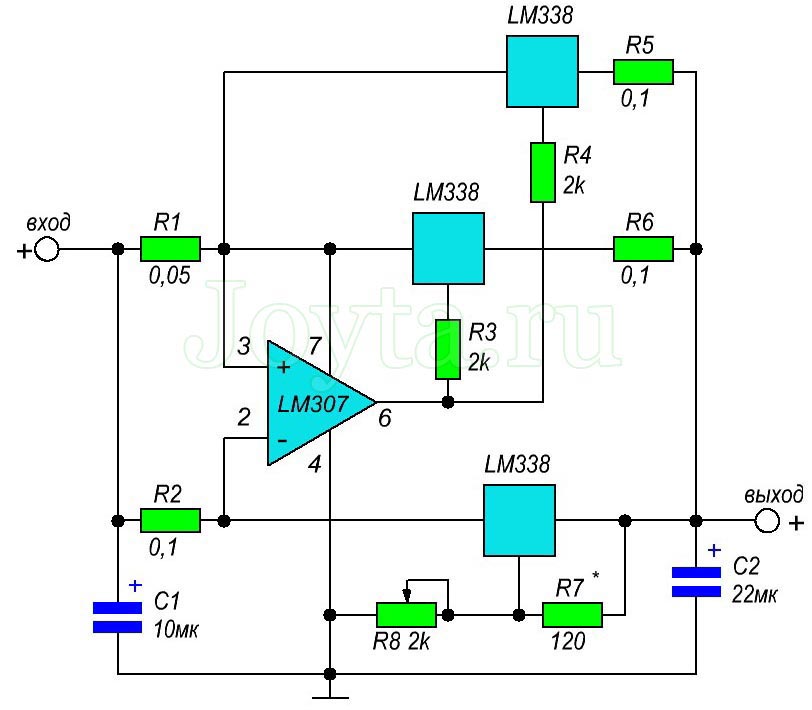

Bu durumda, üç LM338, çıkış gerilimini kontrol etme yeteneğine sahip yüksek akım yükü sağlamak için kullanılır.

Değişken rezistör R8, çıkış geriliminin sorunsuz ayarlanması için tasarlanmıştır

Dijital güç kaynağı

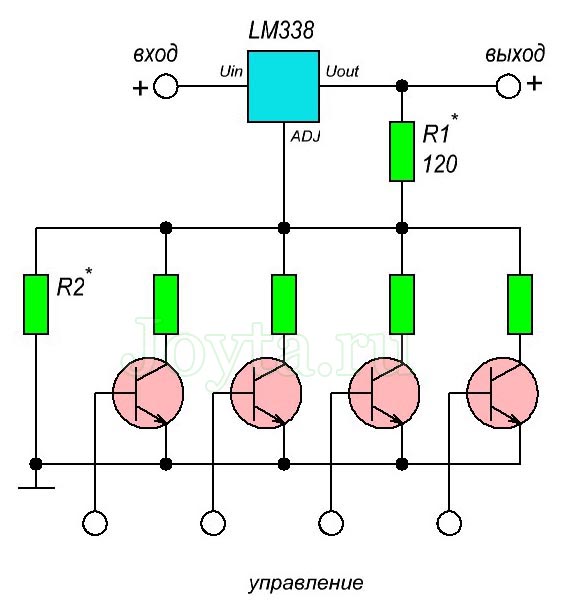

Önceki güç kaynağı devresinde, voltaj ayarlaması yapmak için değişken bir direnç kullanılmıştır. Aşağıdaki şema, gerekli çıkış voltajı seviyelerini elde etmek için transistör bazlarına verilen dijital sinyalin kullanılmasına izin verir.



Transistörlerin toplayıcı devresindeki her direncin büyüklüğü gerekli çıkış gerilimine göre seçilir.

Aydınlatma kontrol devresi

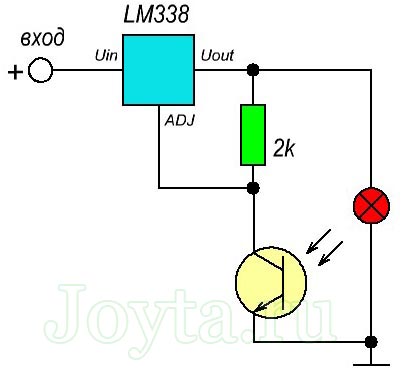

Güce ek olarak, LM338 yongası ışık denetleyicisi olarak da kullanılabilir. Devre, bir fototransistörün çıkış gerilimini ayarlamak için bir bileşen olarak kullanılan bir rezistörün yerini aldığı çok basit bir tasarım gösterir.



Aydınlatması sabit bir seviyede tutulması gereken lamba LM338 çıkışı tarafından beslenir. Işığı fototransistöre düşer. Aydınlatma arttığında, fotorezistörün direnci düşer ve çıkış voltajı düşer ve bu da lambanın parlaklığını azaltarak sabit bir seviyede tutar.

LM338'de 12V şarj cihazı

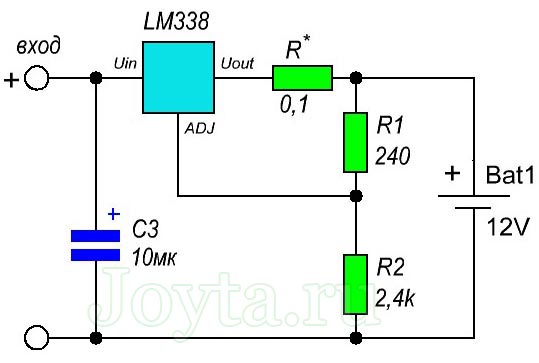

Aşağıdaki devre 12 voltluk kurşun asit bataryaları şarj etmek için kullanılabilir. Direnç RS, belirli bir batarya için gerekli şarj akımını ayarlayabilir.


R2 direncini ayarlayarak, istenen çıkış voltajı akü tipine göre ayarlanabilir.

Yumuşak başlangıç (yumuşak başlangıç) güç kaynağı

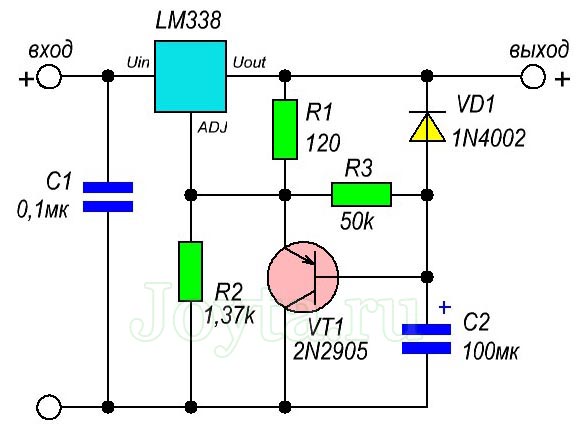

Bazı hassas elektronik devreler düzgün bir güç gerektirir. C2 kapasitörünü devreye eklemek, çıkış geriliminde ayarlanan maksimum seviyeye yumuşak bir artış sağlar.



LM338'deki termostat devresi
LM338 ayrıca ısıtıcı sıcaklığını belirli bir seviyede tutmak için yapılandırılabilir.

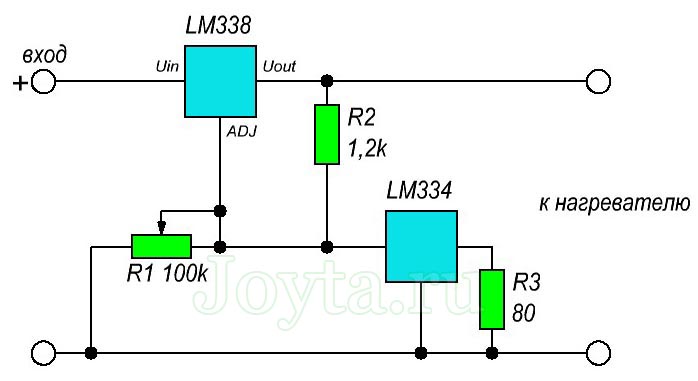

Burada devreye başka bir önemli eleman eklenir - LM334 sıcaklık sensörü. LM338 ayarıyla toprak arasında bağlanmış bir sensör olarak kullanılır. Kaynaktan gelen ısı önceden belirlenmiş bir eşiğin üstüne çıkarsa, sensörün direnci sırasıyla düşer ve LM338 çıkış voltajı düşer ve ardından ısıtma elemanı üzerindeki voltajı azaltır.
