LM2576T Yapılmış ayarlı güç kaynağı devresi

guclusat

Tanınmış Üye
Süper Moderatör

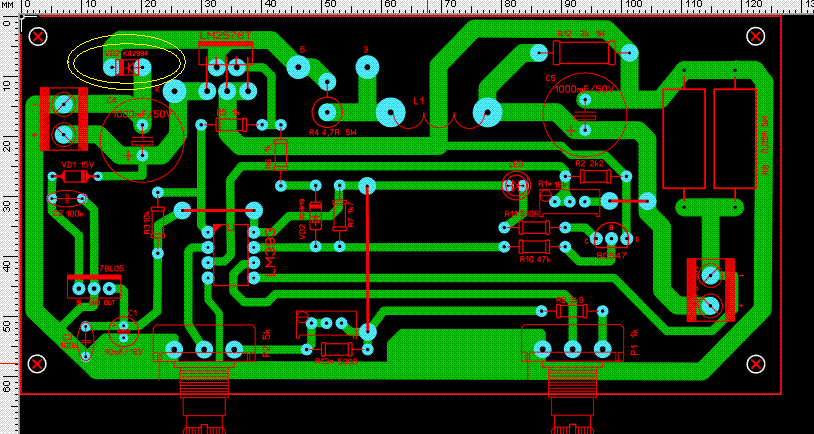

LM2576HV_блок питания_плата в сборе.jpg

Devamı ektedir


Eklentiler

  • LM2576T ayarlı güç kaynağı devresi.zip
    1,3 MB · Görüntüleme: 234
  • Malzeme Listesi.txt
    2,2 KB · Görüntüleme: 130
Son düzenleme:

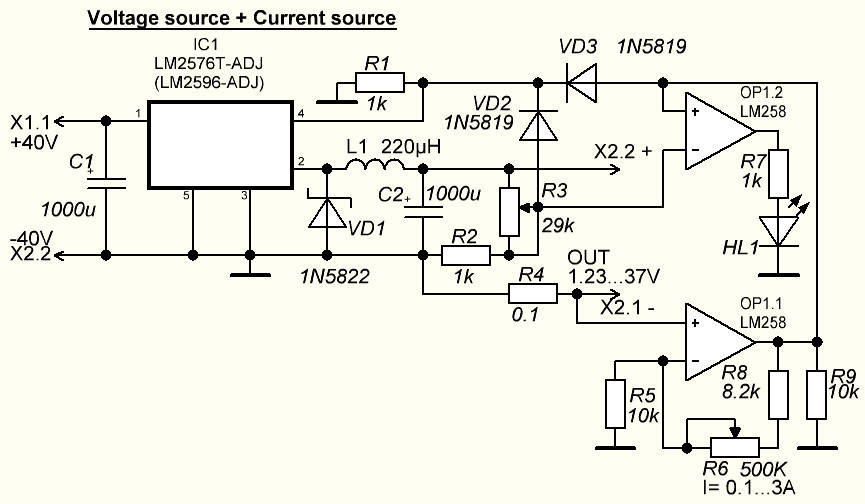

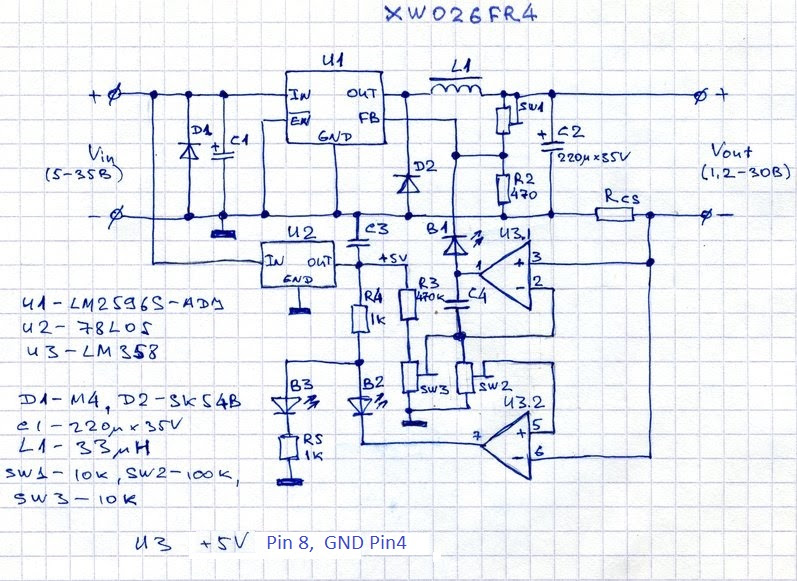

Frklı bir şeması daha

baskı devresi ve gerber ekte yer almaktadır



Eklentiler

  • 2576 blok.rar
    293,5 KB · Görüntüleme: 107

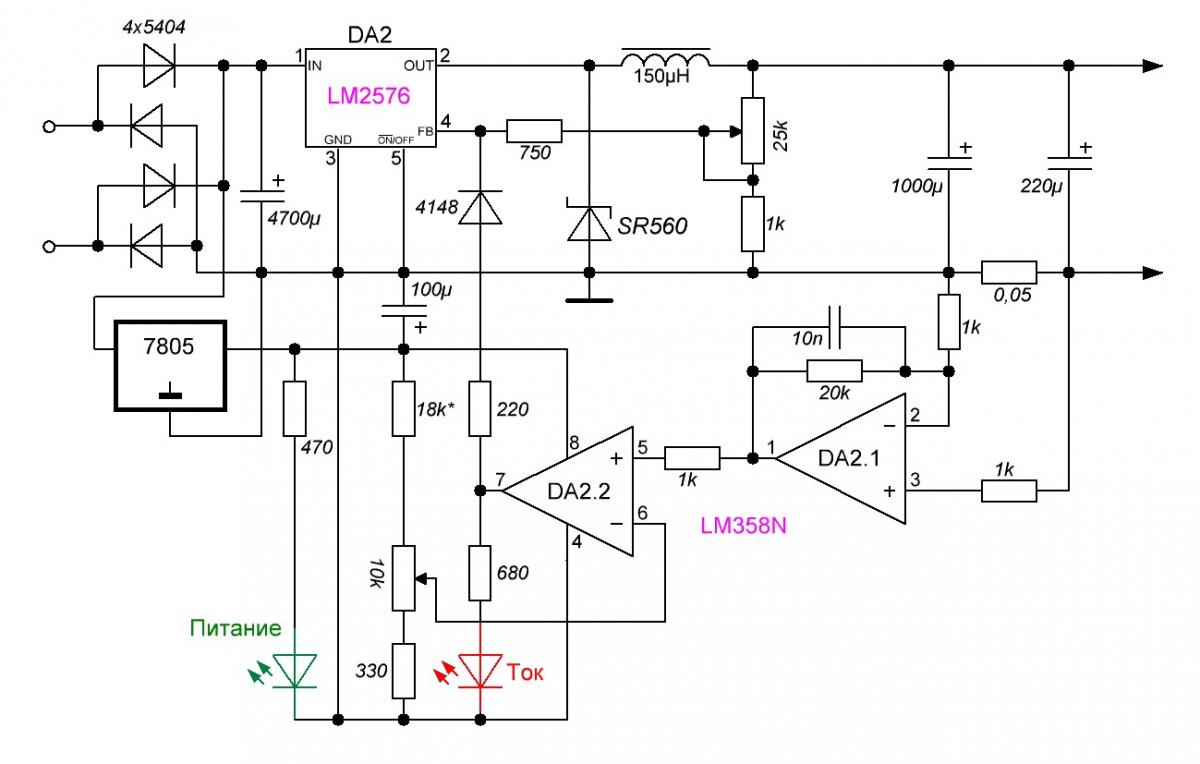

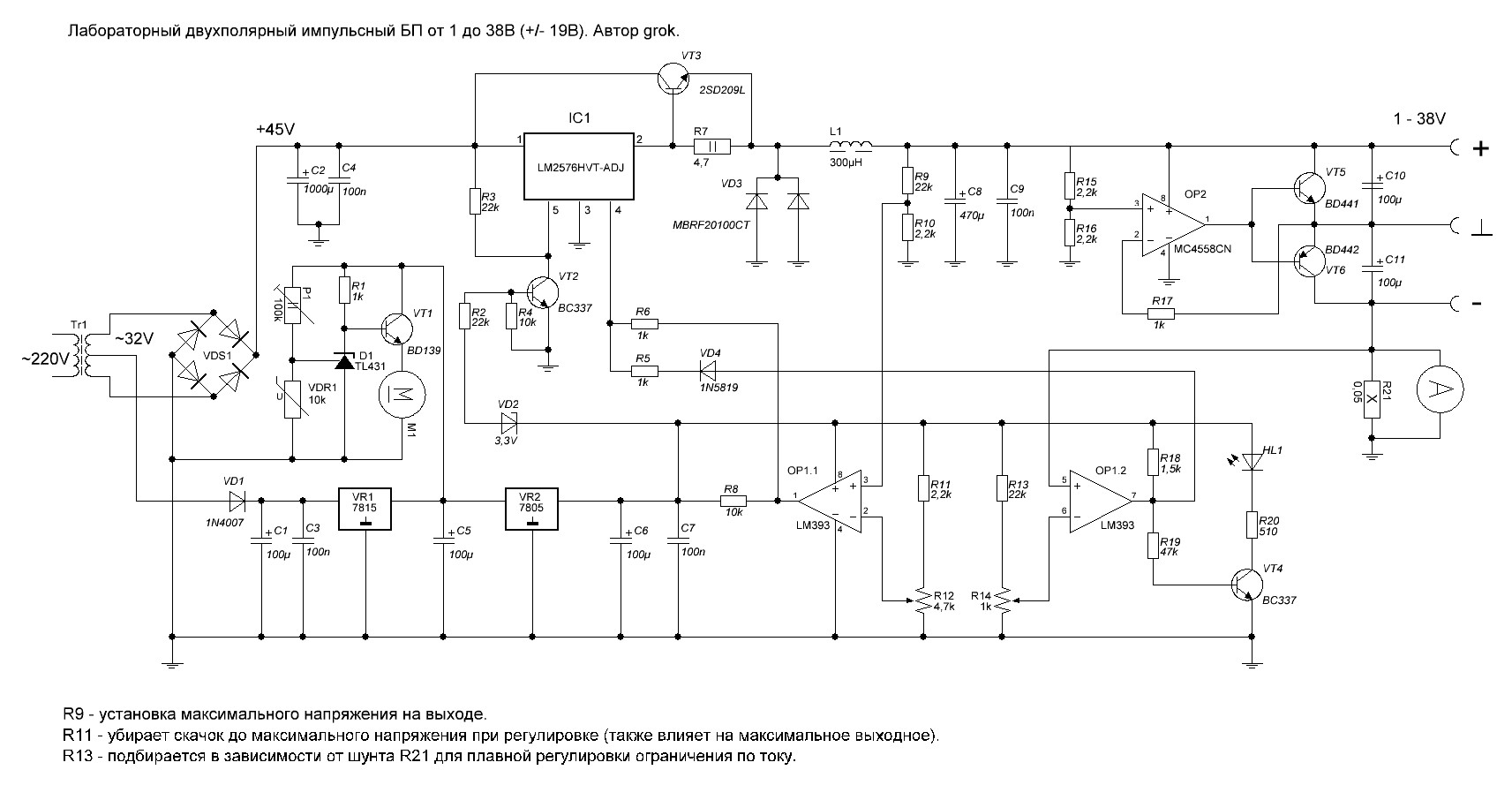

LM 2576-ADJ çipindeki güç kaynağının şematik diyagramı



Sargı, 2.5 metre uzunluğunda altı adet PEV-0.35 teli ile sarılmıştır, tel bölümlerinin uçları soyulmuş ve her iki uçta birbirine lehimlenmiştir.

Güç kaynağı 2 saat süreyle 2A yük altında test edildi. Böyle bir yükün altındaki voltaj düşüşü 0.2 volt idi ve bence oldukça normal. Soğutucu biraz sıcaktı (çok küçük olacağından korktum).


Eklentiler

  • psu.zip
    76,8 KB · Görüntüleme: 65
Son düzenleme:

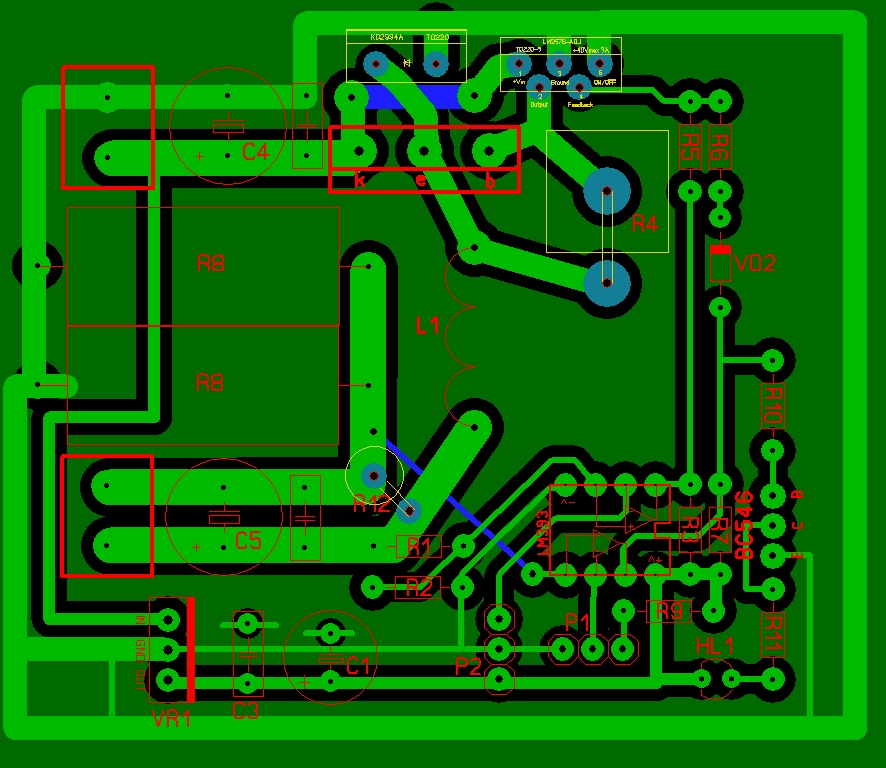

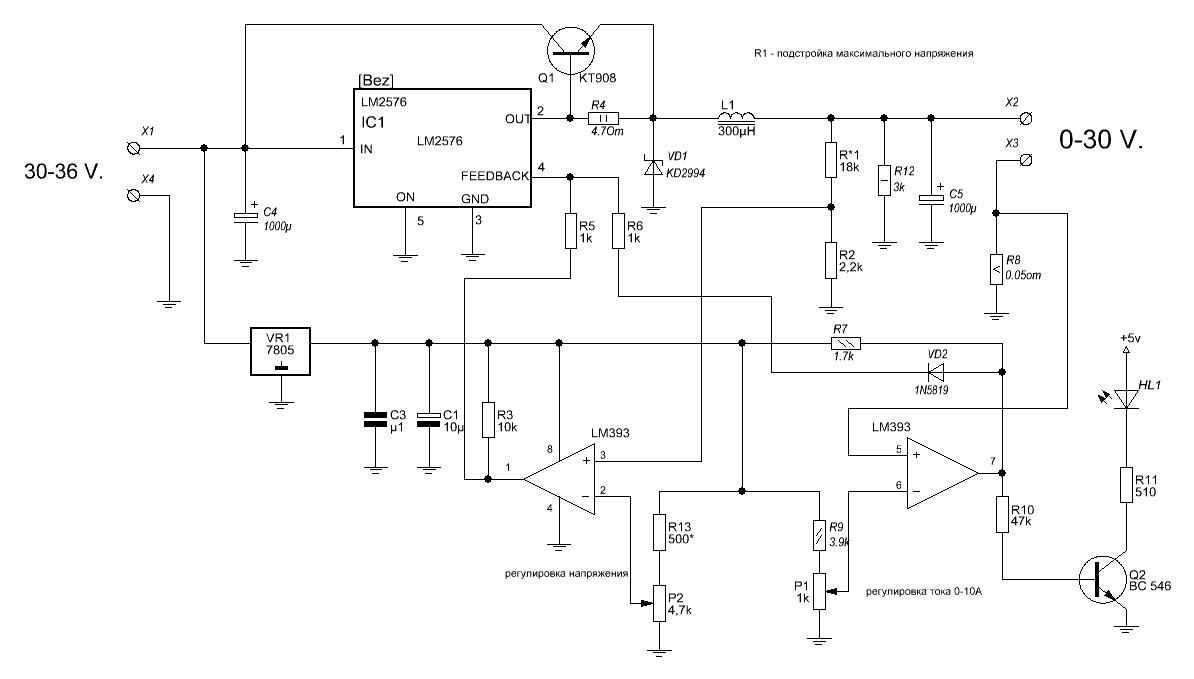

LM2576 0-60V 0-20A için güç kaynağı devresi

TR1 transformatörü, herhangi bir çapta bir M2000 ferrit halkasına sarılabilir. Burada 20 mm'lik bir halka kullanılmıştır. Tel çiftler halinde bükülür. İlk 15 dönüş, ikincil 35 dönüş. Fotoğrafta, L1, bilgisayarın güç kaynağının çıkış bobininden bir halkaya sarılmıştır.
Akım sensörü 20 A'ya ayarlanabilir. UCC37322 mikro devresi benzer bir şeyle değiştirilebilir. Ancak, yeterince hızlı ve güçlü bir sürücü kullanılması arzu edilir - bu, verimliliği etkileyecektir. MAX4420'yi kurabilir veya popüler, ucuz IR serisi sürücüsünü kullanabilirsiniz. Giriş voltajı, alan anahtarının ve diyotun arıza voltajından daha yüksek olamaz. 15 V stabilizatörler yerine 12 V'a koyabilirsiniz, ancak TR1 sekonderinin 40 ... 45 dönüşünü sarmanız gerekir.


LM2576 0-60V 0-20A için güç kaynağı devresi
Eki Görüntüle 31696

TR1 transformatörü, herhangi bir çapta bir M2000 ferrit halkasına sarılabilir. Burada 20 mm'lik bir halka kullanılmıştır. Tel çiftler halinde bükülür. İlk 15 dönüş, ikincil 35 dönüş. Fotoğrafta, L1, bilgisayarın güç kaynağının çıkış bobininden bir halkaya sarılmıştır.
Akım sensörü 20 A'ya ayarlanabilir. UCC37322 mikro devresi benzer bir şeyle değiştirilebilir. Ancak, yeterince hızlı ve güçlü bir sürücü kullanılması arzu edilir - bu, verimliliği etkileyecektir. MAX4420'yi kurabilir veya popüler, ucuz IR serisi sürücüsünü kullanabilirsiniz. Giriş voltajı, alan anahtarının ve diyotun arıza voltajından daha yüksek olamaz. 15 V stabilizatörler yerine 12 V'a koyabilirsiniz, ancak TR1 sekonderinin 40 ... 45 dönüşünü sarmanız gerekir.

Eki Görüntüle 31697
Eki Görüntüle 31698

Bu devre şemasının yapımını gerçekleştirdiğim video test aşağıda yer almaktadır.
