Li-ion Yedeklemeli Güneş Enerjili Gece Lambası

cevat1

Gold Member

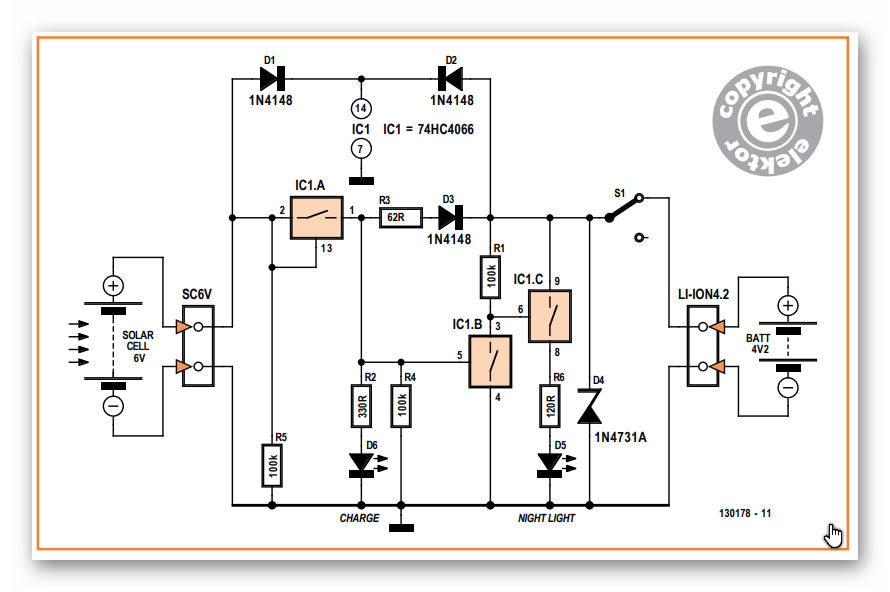

Bu gece lambasının iki güç kaynağı vardır: yaklaşık 6 V tepe çıkış voltajına sahip bir güneş pili ve 3,7 V ile 4,2 V arasında voltaja sahip bir Li-Ion pil. 74HC4066N'de (IC1) üç (dört) elektronik anahtar cihazın çalışmasını kontrol edin. Pil şarj hızı ve LED'lerin yoğunluğu ayarlanabilir.

Devre, malzeme listesi, PCB, şema hepsi burada .... https://www.elektormagazine.com/magazine/elektor-201307/20910




ashampoo_snap_12-kasim-2021-cuma_17h41m16s_001_-png.14431


Eklentiler

  • US2013070701.pdf
    175,5 KB · Görüntüleme: 9
