LED'leri yanıp söndürmek için özel olarak tasarlanmış bir IC olan M34-2L'yi kullanarak yapılmış bir devre olup, Transistör gibi üç uçlu bir IC'dir. İçerisinde osilatör devresi bulunduğu için, onu bir güç kaynağına bağladığınızda LED'in yanıp sönmesi yeterli oluyor.

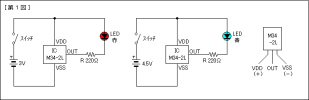

Şekil 1, M34-2L kullanılarak bir LED'in yakılıp söndürülmesi için temel devreyi göstermektedir. Sol tarafta güç kaynağı voltajı 3V olup kırmızı bir LED bağlıdır. IC'nin çıkış terminali, dahili osilatör devresinin işlevine bağlı olarak H seviyesi (güç kaynağı voltajı) veya L seviyesi (0V) olur. LED'den akım geçiyor ve sadece çıkış L seviyesindeyken yanıyor. Göz kırpma periyodu yaklaşık 0,5 saniye, yani saniyede iki kez göz kırpıyordu. Dokümanlara göre açma/kapama süresi oranı 1:8 olduğundan ışık kısa bir süre yanıp sönüyor.
 Sağ tarafta güç kaynağı voltajını 4,5V'a çıkaran ve mavi LED'i yakıp söndüren bir devre yer alıyor. Güç kaynağı voltajını artırdığımda yanıp sönme biraz daha yavaşladı. IC'nin kendisi 1.35 ile 5V aralığında çalışır, ancak LED'i yakıp söndürebilmek için güç kaynağı voltajının LED'in ileri voltajına eşit veya daha yüksek olması gerekir. Ancak bu sefer test ettiğimiz mavi LED yaklaşık 2.8V'da ışık yayıyordu, dolayısıyla 3V'luk bir güç kaynağı yeterliydi.
Bu IC 25mA ve üzeri akımlar verebilir. Şekil 2'de paralel bağlanmış üç LED gösterilmektedir. Yanıp sönme süresi, Şekil 1'in sol tarafındaki devre ile aynıdır.

2. Transistörlerle çalıştırılır​

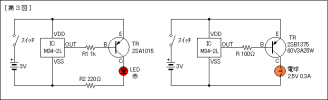

Şekil 3'ün sol tarafında bir transistör aracılığıyla bir LED'i çalıştıran bir devre gösterilmektedir. Bunun tek başına pek bir anlamı yok, ancak sağda gösterildiği gibi bir güç transistörü kullanarak sıradan bir ampulün yanıp sönmesini sağlayabilirsiniz.
ekil 4'te transistörün tabanına yerleştirilen bir direnç ve kondansatör gösterilmektedir, bu sayede LED'in kuyruklu bir şekilde yanıp sönmesi sağlanmaktadır. Ancak çok hızlı yanıp söndükleri için ateş böceklerine benzemiyorlar

3. Aralıklı zil sesi​

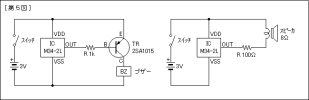

Şekil 5'in sol tarafında LED yerine buzzer'ı bağlayan bir devre gösterilmektedir. Buzzer saniyede iki kez kısa süreliğine devreye giriyor, yani "bip bip bip" şeklinde kesik kesik bir ses çıkarıyor.
 Şeklin sağ tarafı hoparlörün bağlı halini göstermektedir. Hoparlörden iki kez tıklama sesi duyulacaktır: IC çıkışı H'den L'ye değiştiğinde ve L'den H'ye döndüğünde. "Toto, toto, toto" gibi.
