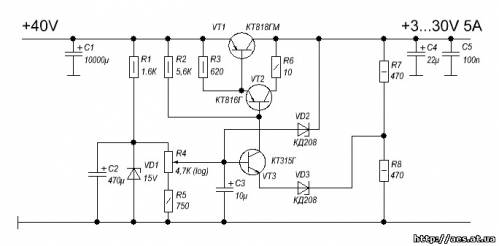

Devre, çıkış gerilimini ayarlamak için güç kaynakları için kullanılır, özellikleri radyatöre takılan transistör VT1'e bağlıdır. Kısa devreye karşı koruma Bir VT3 transistörü üzerinde gerçekleştirilen, herhangi bir düşük güç transistörü yapacak. Çıkış geriliminin ayarlanması direnç düzeltici R4 tarafından yapılır.

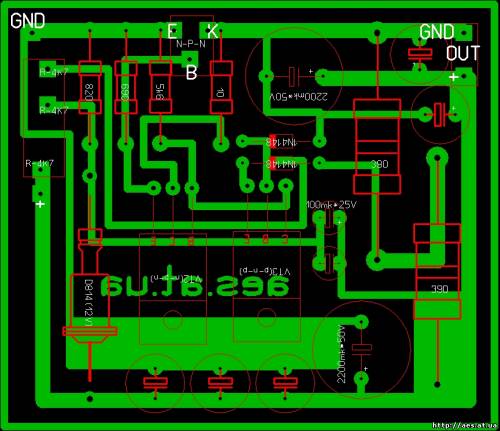

Şema artı için bir regülatör gösterir ve eksi ile bir eksi için bir mühür için, artı ve eksi için iki devre toplarsanız, iki kutup gücü elde edersiniz. Artı ve eksi cinsinden kontrolör sadece pnp veya npn transistörlerin kutupları ve elektrolitlerin montajında farklılık gösterir!
Şema artı için bir regülatör gösterir ve eksi ile bir eksi için bir mühür için, artı ve eksi için iki devre toplarsanız, iki kutup gücü elde edersiniz. Artı ve eksi cinsinden kontrolör sadece pnp veya npn transistörlerin kutupları ve elektrolitlerin montajında farklılık gösterir!
