İlk önce size malzeme listesini vereyim.
-1 adet 10 k potansiyometre
-10k 4.7k 2.2k 1k direnç - birer tane
-1 adet delikli plaket
- 1 adet bc557
-1 adet bc 337
-1 adet bilgisayar fanı (bilgisayarcılardan yada eski pc kasanızdan sökebilirsiniz. Bir ucu artı diğer ucu eksidir.kırmızı uc artı siyah uç nötrdür.)
-1 adet ntc (ısıya duyarlı direnç.)

Son düzenleyen: Moderatör:

Yazar: uydudoktoru
Makale başlığı: Isıya duyarlı fan kontrol devresi
Kaynak URL: Uydudoktoru Forum-https://uydudoktoru.com/
Alıntı ve Paylaşım Kuralları: Kaynak dahil olmak üzere makaleden kısa alıntı yapılabilir ancak makalenin tamamı yazarın izni olmadan başka bir siteye kopyalanamaz veya başka bir yerde yayınlanamaz.

uydudoktoru

Tanınmış Üye
Yönetici
Yönetici

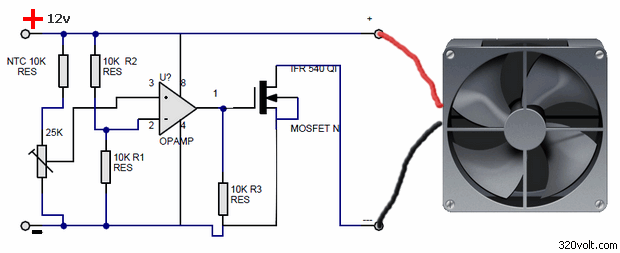

OP AMPLI SICAKLIK ANAHTARI FAN KONTROL

Soğutucu üzerinde ki sıcaklığa göre fan çalıştırmak için kullandığım bir devre hazır test etmişken paylaşmak istedim devre LM358 op amp üzrine kurulu entegre çıkışında N kanal mosfet ( IRF540, 50N06 ya da IRFZ44) kullanılıyor 10k NTC ile sıcaklığa göre çıkış veriyor çalışma eşiğini devre üzerinde ki 25k trimpot ile ayarlayabilirsiniz devre belirlenen ısıda fanı tam güç çalıştırır ısıs düştüğünde ise durdurur.





Son düzenleyen: Moderatör:

guclusat

Tanınmış Üye
Süper Moderatör
ikinci devrede opamp kullanılmış olup 741 kullanabilirsiniz.
Birinci devre transistör ile çalışır ikinci devre entegre ile çalıştığından daha kararlı çalışır.


guclusat

Tanınmış Üye
Süper Moderatör

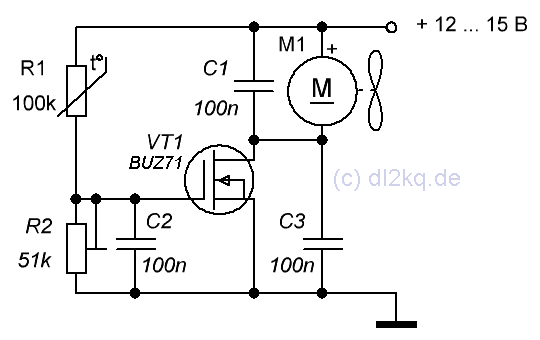

12V termal röle


Bir düzenleyici olarak, açık durumda (bir akülü aletin düzenleyicisinde ve DC-DC dönüştürücülerinde yoğun olarak kullanılan) çok düşük (0,1 Ohm'dan az) kanal direncine sahip bir transistör kullanılır. Bu nedenle, açıldığında, neredeyse tüm besleme gerilimi, ihtiyacımız olan şey olan fana uygulanır.

Dirençli bölücünün kontrol voltajı geçide verilir. Termistör R1 negatif sıcaklık katsayısına sahip olmalıdır. Kırpma direnci R2, transistörün kesme voltajına (birkaç volt) eşit olarak devrenin tepki eşiğini ayarlar.

Yüksek (birkaç A / B) transistör dikliği nedeniyle, fan kontrolü yumuşak değil, röleye daha yakın. Her ne kadar fanın başlangıcı ve durması, transistörün son eğiminden dolayı düzgündür (birkaç saniye içinde). Uygulamada, bu herhangi bir sorun yaratmaz. Aşırı ısınma sırasında fanın hızlı bir şekilde yavaşça hareket etmesi tam hıza çıkar ve radyatörü soğutmak da yumuşak bir şekilde durur.

Dizayn: termistörün R1, termistörün sahte ısınmasını transistör mahfazasından dışarıda bırakmak için VT1'in yakınında olmamalıdır. Hayır, temel olarak VT1 soğuktur çünkü ya tamamen açık (ve bu nedenle üzerinde neredeyse hiç voltaj düşmesi yok) ya da tamamen kapalı (ve daha sonra akım yok). Ancak önceden ısıtılmış R1 soğuduğunda ve VT1 kapısındaki voltaj açılış eşiğine yaklaştığında, VT1 kanalı üzerinde birkaç volt düşebilir. Bunu 0,15 A ile çarparak (bilgisayar fanının ortalama akımı), VT1'de kapanma eşiğinde yaklaşık 1 watt ısı elde ediyoruz. Ve eğer R1’i VT1’in yanına koyarsanız, fan bir kez ısıtmadan açıldığında, hiç durmayabilir: kapanma eşiğinde, termistör, devreyi yarı açık durumda tutmak için yeterli sayıda transistör tarafından ısıtılır:

R1'i en sıcak soğutucuya yerleştirmek en uygun yöntemdir. Güç kaynağı için bu, çıkış diyotlarının bir radyatörüdür, güç amplifikatörü için çıkış transistörlerinin bir radyatörüdür. Çok iyi termal temas gerekli değildir, yanmış bir ısıyla büzüşebilir tüp içinde gizlenmiş R1 var ve bu şekilde radyatöre bir kelepçe ile bastırılır.

Devrenin kurulumu en basittir: eşik sıcaklıkta, R2 döndürülerek, fan başlangıç sınırına ulaşılır.

Termistör R1, 10 kOhm ve üzeri herhangi bir değerde olabilir (daha az istenmez, aksi takdirde içinden akan doğru akım ile ısıtılır). Buna göre, R2 değeri, eşik sıcaklıktaki VT1 kapısında yaklaşık 3 ... 5 V olacak şekilde değiştirilmelidir (kullandığınız transistörün geçiş karakteristiğine bakın).

Diyagramda belirtilen VT1 tipi de bir dogma değildir. 20 V'un üzerinde bir boşaltma voltajı ve açık durumda bir kanal direnci olan herhangi bir alan etkili transistör uygundur.

Besleme gerilimi stabil değilse, o zaman devrenin eşiği yüzer, ki bu kötüdür. Çözüm: R1 üst terminalini dengesiz bir kaynaktan ayırın ve 5 V'nin üzerindeki herhangi bir sabit voltajı verin (buna göre R2 değiştirin). Veya, stabilize kaynak yoksa, dengesiz genel güç kaynağı ile üst terminal R1 arasında üç pimli bir stabilizatör (örneğin, 78L08) açarak yapın.

RA Başvurusu
RA'da, stabilize bir + 12V voltaj (örneğin, dahili stabilizatörden 7812) güç rölelerine ve otomasyona sahip olmak uygundur. Bu durumda, güçlendirici amplifikatörün lambalarını üfleyen fanları kontrol etmek için yukarıdaki şemayı kullanmak mantıklıdır.

Ancak, bir sorun ortaya çıkar. Yüksek güçlü lambaların çoğu, alma modunda bile küçük bir sabit üfleme gerektirir (örneğin, GI7B'de katod kapağı, yalnızca üfleme olmadan yalnızca parlamadan lehimlenir). Ve yukarıdaki şema, sıcaklık normal olduğunda fanı tamamen durdurur.

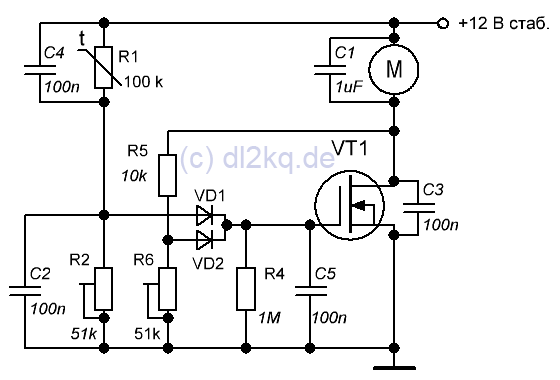

Aşağıda hem normal sıcaklıktaki minimum hızı hem de hızın artmaya başladığı sıcaklığı ayrı ayrı ve bağımsız olarak ayarlamanıza izin veren bir şema bulunmaktadır.
