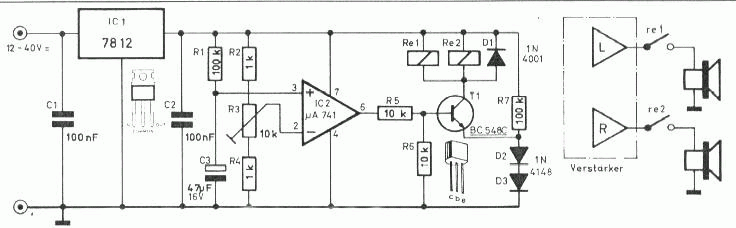

Hoparlör Koruma Devresi UA741 li

Son düzenleme:

Yazar: guclusat
Makale başlığı: Hoparlör Koruma Devresi
Kaynak URL: Uydudoktoru Forum-https://uydudoktoru.com/
Alıntı ve Paylaşım Kuralları: Kaynak dahil olmak üzere makaleden kısa alıntı yapılabilir ancak makalenin tamamı yazarın izni olmadan başka bir siteye kopyalanamaz veya başka bir yerde yayınlanamaz.

guclusat

Tanınmış Üye
Süper Moderatör
PCB EKTEDİR.


Eklentiler

  • Hoparlör Koruma Devresi UA741.zip
    23,9 KB · Görüntüleme: 35

David Eisa

Yeni Üye
Kayıtlı Üye
Trim pot ne işe yarar?

Tavsiye edilen malzeme listeniz var mı?

Önerilen röleler?

Bir tane kurdun mu? Resimler?


guclusat

Tanınmış Üye
Süper Moderatör
Trim pot ne işe yarar? = Rolelerin açılma kapanma sürelerini yarlar

Tavsiye edilen malzeme listeniz var mı? = resimde devre üzerinde elemanlarım isimleri mevcuttur.

Önerilen röleler? = Standart 12 volt çift kontak büyük tip role


ayhan can

Tanınmış Üye
Kayıtlı Üye
Bu devre hoparlörü korumaz sadece trimpotan açma süresini ayarlar Koruma devresi değil Şemayı iyi inceleyin


guclusat

Tanınmış Üye
Süper Moderatör
Merhaba,
Koruma olarak görev yapmaz demenizin sebebi nedir? yada hoparlör koruma devresi ne iş yapar bunun üzerinde gidilirse bu devrenin görevini yapacağını düşünebilirsiniz.

Hoparlör koruma devreleri basit ve çok amaçlı olarak bir kaç versiyonu vardır. Hoparlör korumadaki ama amfi devreye girene kadar hoparlörün bağlantısını kesmektir. Yani bir zamanlayıcı devre vardır. Amfi ilk enerji verildiğinde oluşan peak voltajı hoparlöre zarar verebilir bu zararı engellemek için zaman geciktirme devreleri ile hoparlör devreye role vasıtası ile 3yada 5 saniye devreye geç girer.
Yukarıdaki zamanlama devresi zamanlayıcı olarak çalışmaz derseniz tamam o zaman vazife yapmaz.
Yukarıdaki devre zamanlama görevi yapar mı yapmaz mı?.


ayhan can

Tanınmış Üye
Kayıtlı Üye
Merhaba,
Koruma olarak görev yapmaz demenizin sebebi nedir? yada hoparlör koruma devresi ne iş yapar bunun üzerinde gidilirse bu devrenin görevini yapacağını düşünebilirsiniz.

Hoparlör koruma devreleri basit ve çok amaçlı olarak bir kaç versiyonu vardır. Hoparlör korumadaki ama amfi devreye girene kadar hoparlörün bağlantısını kesmektir. Yani bir zamanlayıcı devre vardır. Amfi ilk enerji verildiğinde oluşan peak voltajı hoparlöre zarar verebilir bu zararı engellemek için zaman geciktirme devreleri ile hoparlör devreye role vasıtası ile 3yada 5 saniye devreye geç girer.
Yukarıdaki zamanlama devresi zamanlayıcı olarak çalışmaz derseniz tamam o zaman vazife yapmaz.
Yukarıdaki devre zamanlama görevi yapar mı yapmaz mı?.
Dediğinize katılıyorum lakin şemayı iyi takip etmek gerek amfi çalışırken nasıl korumaya geçecek peki bence şemayı inceleyin bana hak vereceksini Örnek Amfini bir saat çalıştı bir saat sonrada çıkış yandı role nasıl hoparlöre haber verecek çıkışlar yandi diye eletroniği birazda teori olarak çaşmak gerek bence şemayı iyi inceleyin hak vereceksiniz kolay gelsin


guclusat

Tanınmış Üye
Süper Moderatör
2 çeşit hoparlör koruma devresi olduğunu zaten yazmıştım buradaki devre ilk açılışta oluşan peak için koruma sağlar amfi arıza moduna geçtiğinde vazife yapmaz o devreler daha gelişmiş ve izleme yapan devrelerdir.
