Güç Kaynağı İçin Dijital Voltmetre

guclusat

Tanınmış Üye
Süper Moderatör

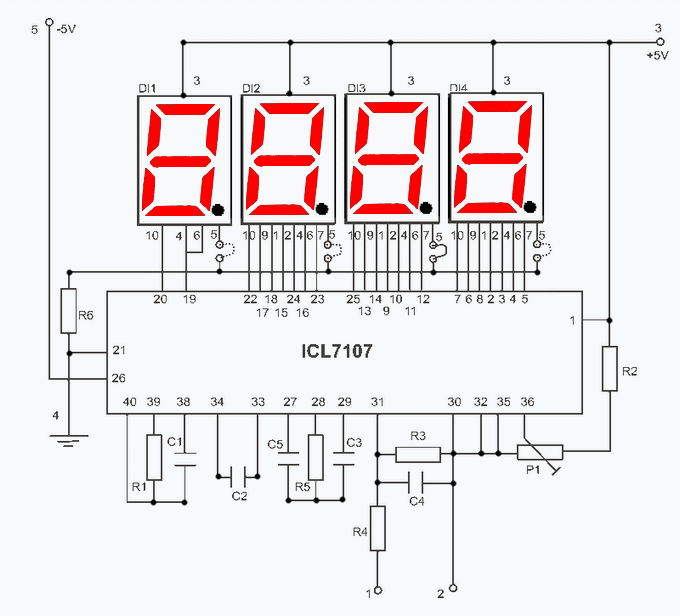

Devre ICL7107, R3 skala değeri, P1 voltmetreyi ayarlamak üzerine monte edilir

Bileşenler
  • R1 = 180k
  • R2 = 22k
  • R3 = 12k (nota bakınız)
  • R4 = İM
  • R5 = 470k
  • R6 = 560
  • C1 = 100pF
  • C2 = 100nF
  • C3 = 47nF
  • C4 = 10nF
  • C5 = 220nF
  • P1 = 20k Trimpot
  • U1 = ICL 7107
  • LD1,2,3,4 = 7 iletişim kesimi
Not - R3 (voltmetre ölçeği)

  • 0-20 V… .R3 = 1.2K
  • 0-200 V ... R3 = 12K
  • 0-2000 V ..R3 = 120K

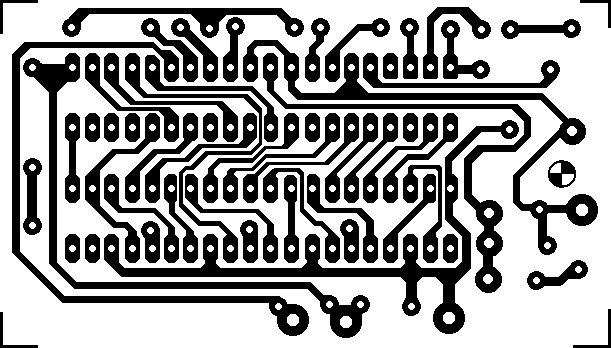

Voltmetre pcb


Eklentiler

  • Güç Kaynağı Için Dijital Voltmetre _ Uydudoktoru.rar
    673,5 KB · Görüntüleme: 30
Son düzenleme:

devamı ektedir.


Eklentiler

  • ADC676_pr_V3.1_50V_oA_pl_v2.rar
    403,9 KB · Görüntüleme: 29
