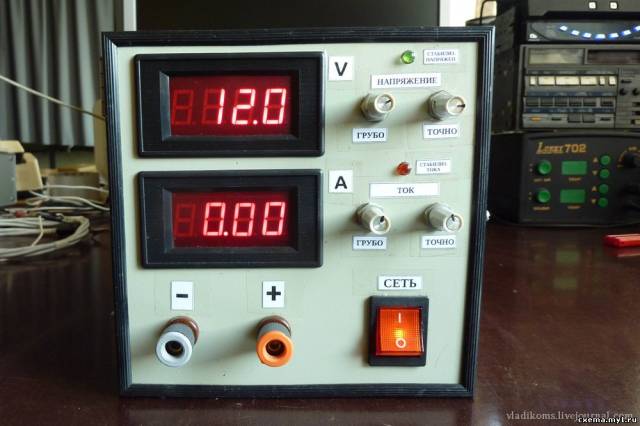

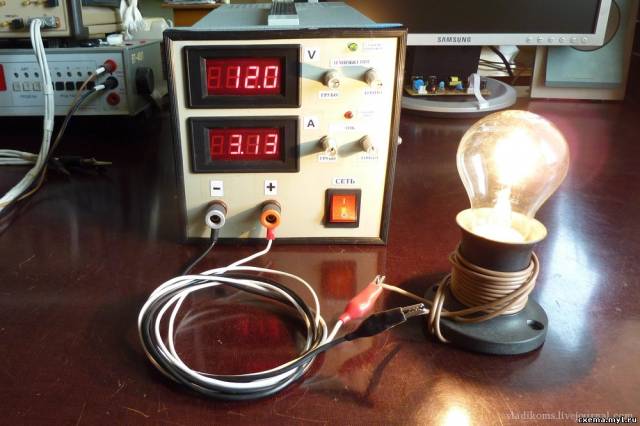

Bir kere işte, bir Sovyet güç kaynağına sahiptim, B5-47, çok yüksek sesle ve iğrenç bir şekilde gıcırdıyor, kendini ısıtıyor, periyodik olarak duman çıkıyordu. Bu nedenle, bu cihazı 5 dakikadan daha uzun süre kullanmak, dayanılmaz ahlaki çekiciliğe neden oldu. Belli ki arızalıydı. Bir otopsi, derhal onu atmanın ve unutmanın daha iyi olduğunu gösterdi. Ek olarak, kullanıcı arayüzünü hiç beğenmedim, kullanılabilirlik de arzulanan çok şey bıraktı. Normal bir BP ömrünün sıkıcı olmadığı açık bir şekilde, elimdekilerden hızlı bir şekilde BP yapmaya karar verdim. Sonuç olarak, bu tasarımın çeşitli nedenlerden dolayı üretimi 2 yıl kadar gecikmiştir. Aslında işte sonuç:

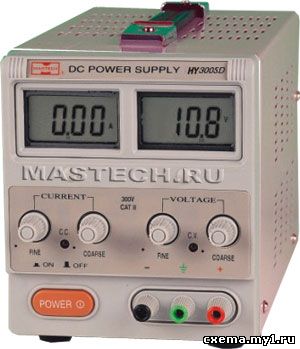

Gereksinimler aşağıdaki gibidir: 5 A'ya kadar ayarlanabilir akım sınırlamalı 30 V'a kadar ayarlanabilir çıkış voltajı. Elbette, dijital ekran olmalıdır. Tasarım MASTECH HY3005D ve benzerlerine benzemelidir. Tek şey - ilk cihazın güncel gösterilmesi hoşuma gitmedi. Peki, bu yanlış - voltaj her zaman birincildir, bu nedenle ilk cihaz tam olarak voltaj göstermelidir. Başlangıçta, K142EN2A lineer dengeleyicisine dayanan bir devre tasarladı, ancak nihayetinde bu fikri bıraktı - güç transistörünü düzenleyen düşük verim çok sıcaktı, hatta transformatörün ikincil tarafında bir anahtar olduğunu dikkate alarak çok sıcaktı. Ve genel olarak, her şey çarpıkça çalıştı. Kesmek zorunda kaldım.
Programın ikinci versiyonu, birçok bilgisayar güç kaynağında birçok varyasyonda bulunan efsanevi PWM kontrolör TL494'e dayanarak geliştirilmiştir. Bu sefer her şey yolunda gitti.
Tasarım hakkında kısaca:

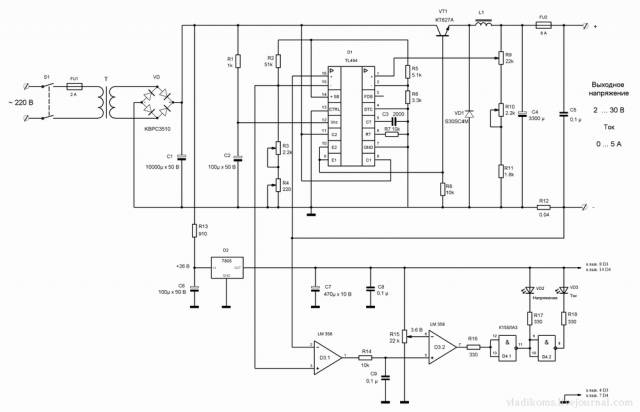

Konsept Daha önce de söylediğim gibi - cihaz, çoğu benden 5 metre yarıçapında olan yedek parçalardan monte edildi. Gerileme trafosu masanın altında bulundu, markayı bilmiyorum, rengi siyah. Sekonderdeki sekonder voltaj yaklaşık 40 V'tur. D1 - 494 TL, VD1 schottky diyottur ve toroidal boğucu L1 hatalı bir bilgisayar güç kaynağından düşer: Schottky diyot redresör devresinde kullanılır, radyatöre bir puls transformatörünün yanına yerleştirilir, toroid boğazı yanına yerleştirilir.
LM358 çok iyi ve yaygın bir işlemdir. Hemen hemen her köşesinde sattı. Satın almak için tavsiye edilir.
Şönt R12 - bazı eski bağlantı ekipmanlarından alınmıştır: 3 kalın kavisli telden oluşmaktadır.
Rezistörler R9, R10 çıkış gerilimini (kabaca, doğru) düzenlemek için kullanılır. Dirençler R3, R4 akım sınırlamasını kontrol etmek için kullanılır (kabaca, doğru).
BP düzelticisini R15 ayarlarken, LED alarm sisteminin anahtarlama eşiği ayarlanır. Entegre stabilizatör 7805'te hala yaklaşık 40 V'luk bir giriş voltajı olan problemler vardı, çok fazla parlamaya başladı - çıkış voltajını emdi, 1 W girişindeki söndürme direnci R13'ü ayarlayarak sorunu çözdü.

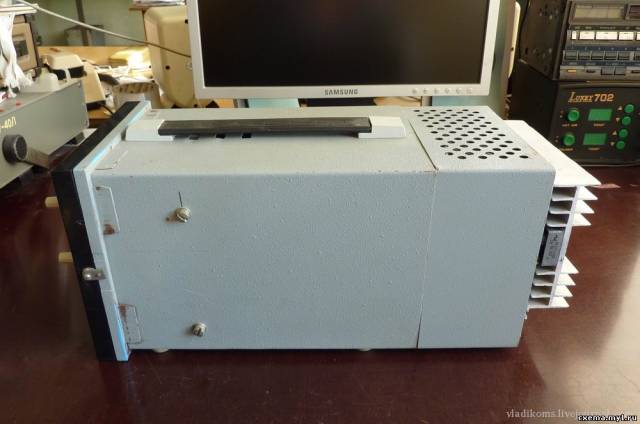

Davanın kendisi eski bir otomatik kayıt cihazından alınmıştır. Düzen şu şekilde ortaya çıktı - kasanın ortasında, oraya yerli gibi giden bir güç transformatörü kuruldu, görünüşe göre bunlar birbirleri için yapıldı. PSU'nun önünde bir elektronik kontrol devresi, kontroller ve alarmlar bulunur. Kasanın arkasında tüm güç elektroniği var. Böylece, trafo güç kaynağını 2 kısma ayırır - düşük akım ve güç.

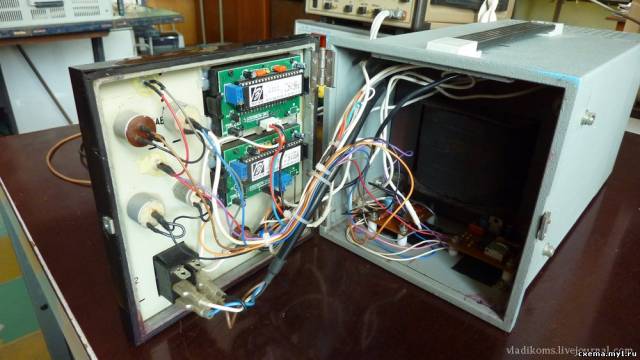

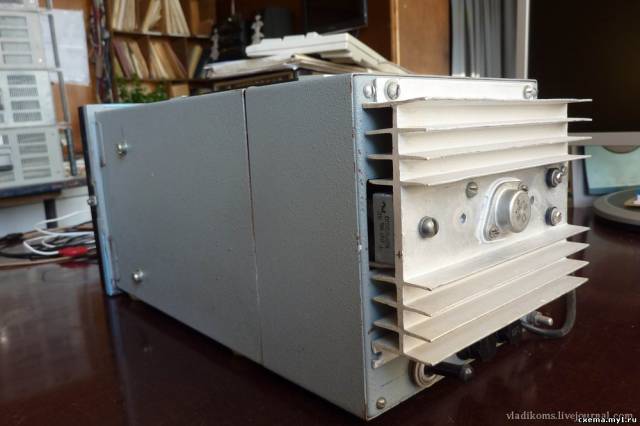

Ön kapak açık durumdayken kasanın önü. Çin'den gelen dijital ölçüm cihazları fabrikada üretilmektedir. Elektronik kontrol devresi 2 panodan oluşur: voltaj regülatör panosu - çemberli TL494 ve alarm panosu - D3, D4 yongaları içerir. Neden tek bir tahtada yapılmıyor? Sinyali regülatörden biraz sonra yaptım ve ayrı ayrı “akla” getirdim. Orada da kendi sorunları vardı. Davanın arkası. Yaygın radyatör, bir KBPC 3510 diyot köprüsü, bir KT827A güç transistörü, bir L1 bobini ve bir R12 şöntü ile donatılmıştır. İçeriden gelen her şey 12 cm fan tarafından üflenir. Kasanın arkasında ayrıca, sigortalar, C1, C4 kapasitörlerini yumuşatıcı ve fanın ve dijital ölçüm cihazlarının çalışması için küçük bir yardımcı anahtarlama güç kaynağı da var.
Tabii ki, telaşlı değil, markalı bir güç kaynağı satın almak mümkün olurdu. Bir ev için öyle yapardım. Ancak işte başka bir hikaye daha var - her sene sipariş vermeme rağmen zor bir Rus gerçekliği olsa da ipliği kesmek zor. Eğer birisi tasarımı tekrar etmeyi planlıyorsa, burada yüksek çözünürlüklü bir şematik diyagram ve Sprint Layout formatında basılmış devre kartlarının çizimlerini hazırladı.
