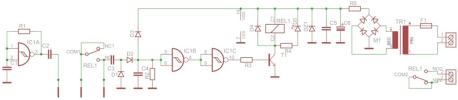

Bu devre, pompanın mekanik anahtarının yerine geçer. Devrenin 2 aşaması vardır: Birinci aşama – maksimum seviye = rölenin ve onunla birlikte bağlı cihazın (pompa) açıldığı üst sınırdır. İkinci seviye - minimum seviye = bağlı cihazın bağlantısının kesildiği alt sınırdır. Problar, IC1a kapısı tarafından üretilen düşük seviyeli, yüksek frekanslı bir akımla çalıştırılır. Sinyaldeki herhangi bir JS bileşeni C2 kapasitörü ile ayrılır. MAX sesinin arkasında D1, D2 ve C4'ten oluşan doğrultucu ile birlikte C3 bağlantı kapasitörü bulunur. C4 kondansatöründeki voltaj IC1b kapısının eşik voltajını aşarsa, çıkışı yüksek seviyeden düşük seviyeye geçer ve ardından bu sinyal reddedilir, aynı zamanda transistör T1 açılır ve röle kapanır. Röle açıldığında transistörü voltaj yükselmelerinden koruyan bir D4 diyotu ve ayrıca rölenin kapalı olduğunu gösteren bir LED paralel olarak bağlanır. Modül ayrıca stabilize edilmiş bir 12V güç kaynağı içerir.
