Electronic CD4017 CD4066 the switch circuit diagram

Elektronik anahtar devre şeması

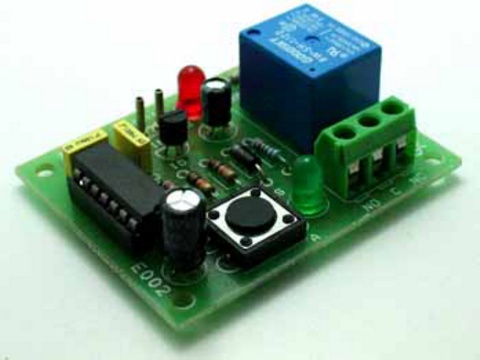

Elektronik röle​

ELEKTRONİK ANAHTAR​

Elektronik anahtar devresi CD4013 yongasına dayanır ve iki sabit duruma sahiptir, AÇIK ve KAPALI. Açık olduğunda, siz anahtar düğmesine tekrar basana kadar açık kalır. SW1 düğmesine kısa basın, başka bir duruma geçin. Cihaz, hantal ve güvenilmez anahtar anahtarlarını ortadan kaldırmak veya çeşitli elektrikli cihazların uzaktan kumandası için faydalı olacaktır.

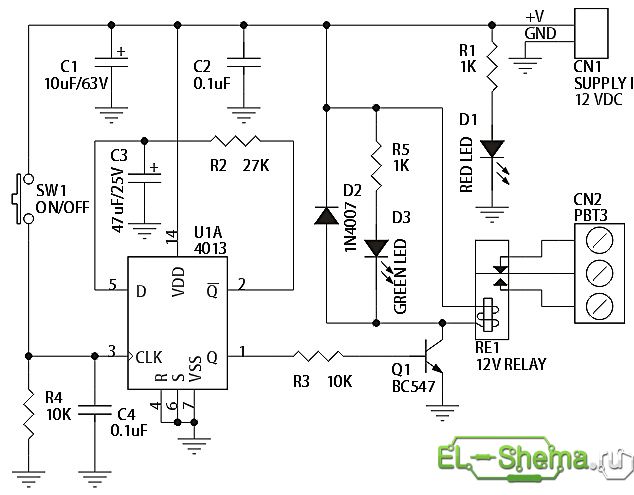

Elektronik röle - şematik diyagram​



Röle kontakları, projeyi fan, ışık, TV, pompa, DC motor gibi cihazlar için uygun hale getiren yeterli DC akımının yanı sıra yüksek AC şebeke gerilimine de dayanabilir ve aslında herhangi bir elektronik proje böyle bir elektronik anahtar gerektirir. Cihaz, 250 V'a kadar voltajla alternatif bir akım şebekesinde çalışır ve 5 A'ya kadar bir yükü değiştirir.



Şematik parametreler ve öğeler​

  • Güç kaynağı: 12 volt
  • Akım: 60mA
  • Yük: 250 V 5 A'ya kadar
  • D1: güç açık göstergesi
  • D3: röle etkinleştirme göstergesi
  • CN1: güç girişi
  • SW1: anahtar

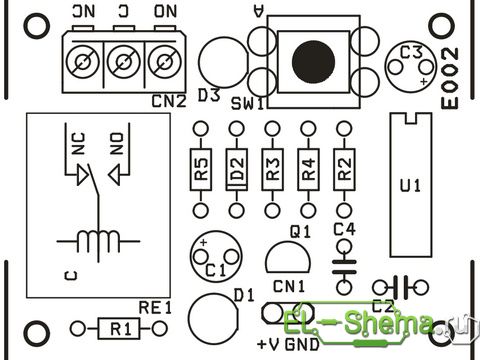

Transistör Q1, örneğin KT815 gibi en az 100 mA sınırlayıcı akıma sahip herhangi bir benzer yapı ile değiştirilebilir . Röle, bir arabadan veya başka herhangi bir 12 V'tan alınabilir. Elektronik anahtarın ayrı bir küçük boyutlu kutu şeklinde monte edilmesi gerekiyorsa, devreye şarj gibi küçük bir anahtarlama güç kaynağından güç vermek mantıklıdır. bir telefon. Kart üzerindeki zener diyotunu değiştirerek voltajı 5'ten 12 V'a yükseltebilirsiniz. Gerekirse, bir röle yerine, böyle bir anahtarda uygulandığı için güçlü bir alan etkili transistör koyarız.

ELEKTRONİK ANAHTAR ŞEMASI​

Cihazda açma / kapama nasıl yapılır? Basit bir radyo amatör, sıradan bir geçiş anahtarıyla söyleyecek ve haklı olacak, ancak usta Tru elektronik bir anahtar yapacak. Sonuç olarak, yükü bir elektromanyetik rölenin mekanik bir teması ile değiştiren, ancak daha sonra parmak, geçiş anahtarı üzerinde gereksiz çaba harcamadan mikriğe kolayca ve zarif bir şekilde bastırır)) Bu ünite bir güç anahtarı olarak kullanılacaktır. güç amplifikatörü için. Ve bu arada, benzer bir cihazı aramak için çok zaman harcadım, tekrar etmeye ve test etmeye hazırdım. Temas sıçraması olmadan hepsi güvenilir bir şekilde çalışmadı, ancak bu% 100 işlevsel olan kanıtlanmış bir devredir.

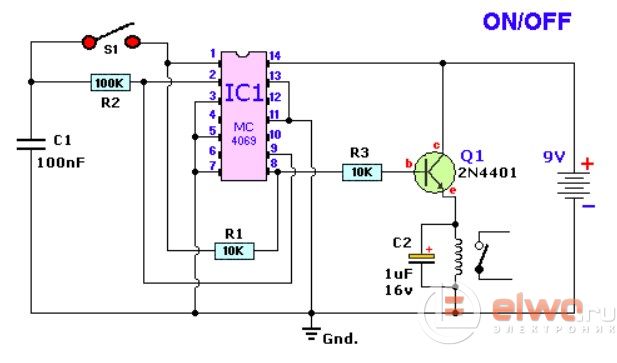

4069 için elektronik anahtar​



Devre, cihazları röleler aracılığıyla açıp kapatmak için kullanılır. Anahtar çok yumuşak. Temas sıçraması yok (geleneksel mekanik anahtarlar gibi). S1 anahtarına ilk kez basılması etkinleşecek ve ikincisi röleyi devre dışı bırakacaktır. IC1'in kullanılmayan tüm pimleri topraklanmalıdır. 9 voltluk bir röle yerine, seri olarak küçük bir direnç bağlayarak 5 voltluk bir röle kullanabilirsiniz.

Şematik bileşenlerin listesi​

Tüm dirençler 0,5W'a kadar güce sahiptir. Diyot, röle bobinine paraleldir.
  • R1 = 10 kΩ
  • R2 = 100 kΩ
  • R3 = 10 kΩ
  • C1 = 0.1 μF
  • C2 = 1uF / 16V
  • D1 = 1N4001
  • Q1 = 2N4401
  • IC1 = MC4069
  • S1 = küçük düğme


Eklentiler

  • elektronik role.zip
    157,1 KB · Görüntüleme: 12

Giriş seçici (ses seçici)​


Besleme gerilimi (ters polarite korumalı):
Alternatif gerilim - 18V.
Sabit voltaj - 24V.
Çıkış voltajı:
Kararsız. - 24V.
bıçakla. - 12V.
Girişlerin durum LED'leri için akım 2mA'dır.
Anahtarlanan kanal sayısı - 3.
Anahtarlanan sinyal voltajının genliği sınırlı değildir.
Girişlerin durumunun göstergesi.
Tek tuşla kontrol.
