Tek fazlı kollektör motorları için yüksek kaliteli ve güvenilir hız kontrol cihazı, genel aksamlarda tam anlamıyla 1 akşam yapılabilir. Bu devre, entegre bir aşırı yük algılama modülüne sahiptir, kontrollü motorun yumuşak bir başlangıcını ve bir motor hız dengeleyicisini sağlar. Böyle bir ünite, hem 220 hem de 110 volt gerilim ile çalışır.
Regülatör Teknik Parametreler
- besleme gerilimi: 230 volt alternatif akım
- düzenleme aralığı: 5 ...% 99
- yük voltajı: 230 V / 12 A (radyatörlü 2,5 kW)
- Radyatörsüz maksimum güç 300 W
- düşük gürültü
- hız dengeleme
- yumuşak başlangıç
- tahta boyutları: 50 × 60 mm

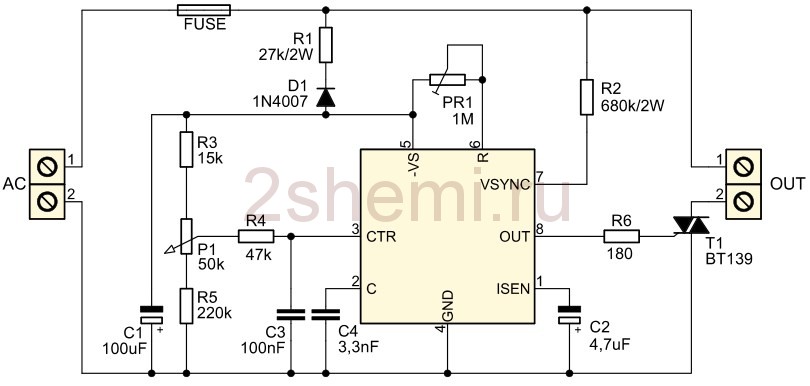

Triyak ve U2008'deki motor kontrol ünitesinin şeması
Kontrol sistemi modülünün devresi bir PWM puls üreteci ve bir motor kontrol triyakını temel alır - bu tür cihazlar için klasik bir devredir. Elementler D1 ve R1, besleme voltajının büyüklüğünün, jeneratör çipinin güç kaynağı için güvenli bir değere sınırlandırılmasını sağlar. Besleme voltajının filtrelenmesinden kapasitör C1 sorumludur. Elementler R3, R5 ve P1, yüke verilen güç miktarını ayarlamak için kullanılan, düzenleme imkanı olan bir voltaj bölücüdür. M / s fazındaki giriş devresine doğrudan dahil olan R2 rezistörü kullanımı sayesinde, iç üniteler VT139 triyak ile senkronize edilir.

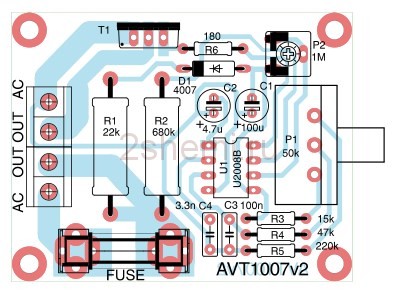

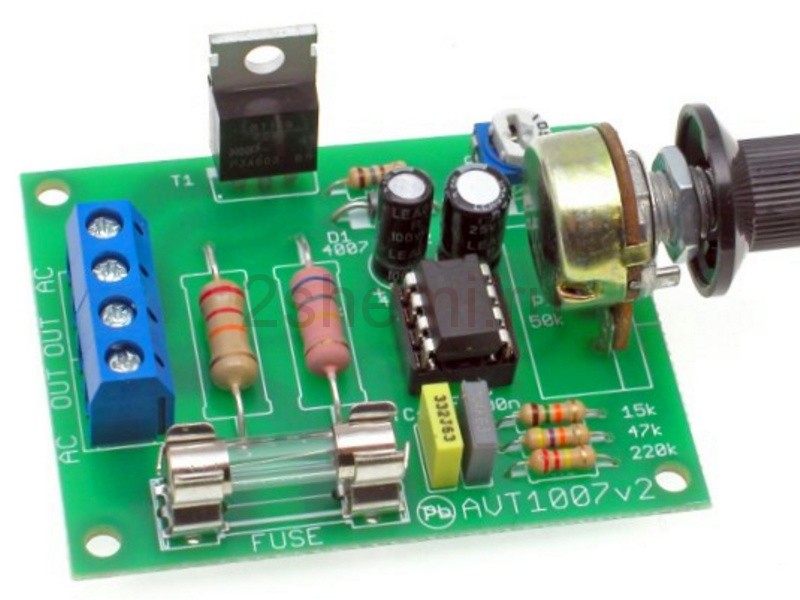

Devre kartı
Aşağıdaki şekil, devre kartındaki öğelerin düzenini göstermektedir. Kurulum ve başlatma sırasında, güvenli çalışma koşullarının sağlanmasına özen gösterilmelidir - regülatör bir 220V ağ ile çalışır ve elemanları doğrudan faza bağlanır.
Regülatör güç artışı
Test versiyonunda, BT138 / 800 triyak maksimum 12 A akım ile kullanıldı, bu da 2 kW'dan daha fazla yükün kontrol edilmesini mümkün kıldı. Daha büyük yük akımlarını kontrol etmek gerekirse, tristörün pano dışına büyük bir radyatör üzerine monte edilmesini öneririz. Ayrıca yüke göre doğru SİGORTA sigortasını seçmeyi de unutmayın.

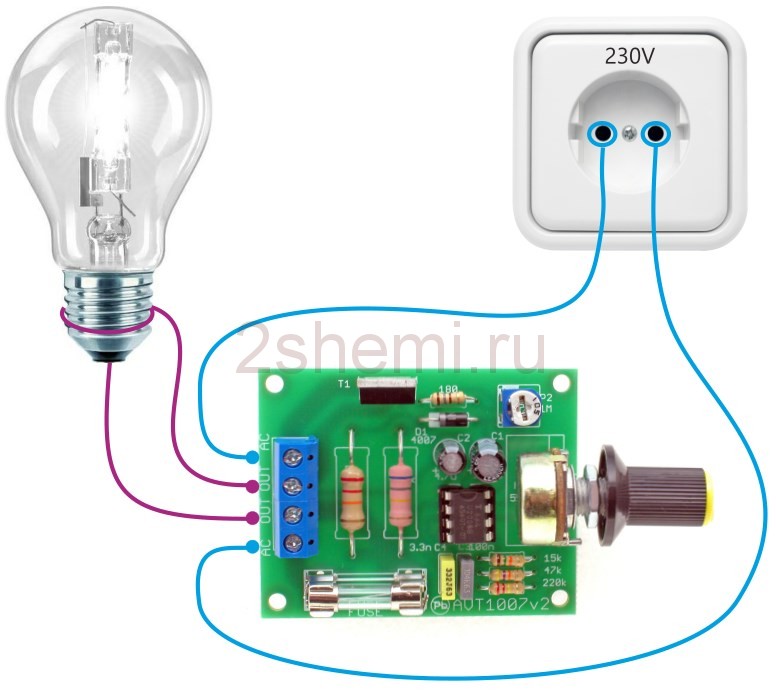

Elektrik motorlarının hızını kontrol etmenin yanı sıra, herhangi bir değişiklik yapmadan lambaların parlaklığını ayarlamak için devreyi kullanabilirsiniz.
