Elektret mikrofon için mikrofon yükselteç devresi

guclusat

Tanınmış Üye
Süper Moderatör

Bu mikrofon amplifikatörü, bilgisayardaki mağaza kulaklıklarının ve mikrofonlarının gürültüsü ve duyarlılığının aşırı derecede sinir bozucu olmasından dolayı yapıldı ve elim, 50 $ 'dan yüksek kaliteli olanlar almaya kalkmadı.
Önerilen devre gerçekten yüksek hassasiyet, güçlü bir çıkış sinyali, düşük gürültü ve hoş bir frekans tepkisi gösterdi.

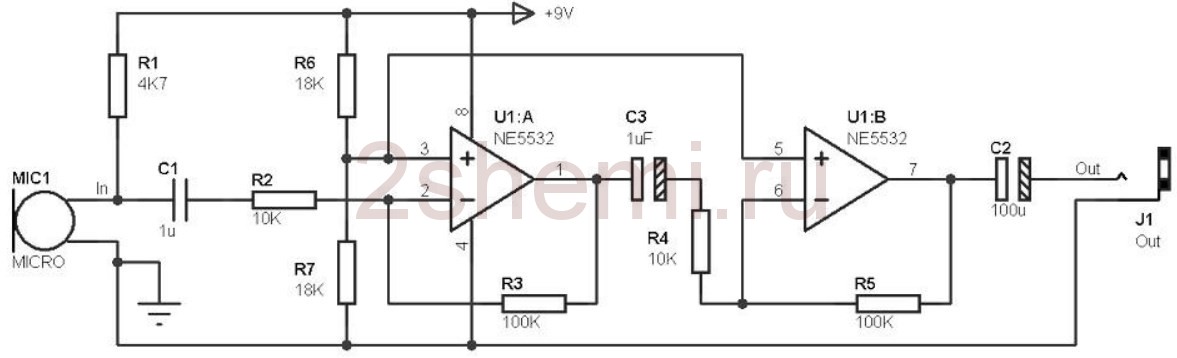

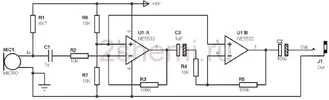

Bir op-amp üzerinde kendi kendine oluşturulmuş bir mikrofon amplifikatörün şeması


Devrenin temeli, NE5532 işlemsel yükselteçtir. Tabii ki en iyisini sağlayabilirsiniz, ancak bu şartlar% 100 karşılanıyor. Bu devre, tek bir yuvada bulunan amplifikatörün her iki yarısını da kullanır, böylece çıkış sinyali çok güçlü olur (kulaklıklara bile uygulayabilirsiniz). Tipik mikrofon girişi çok hassas olduğundan ve kayıt aşırı yükleneceğinden cihaz LINE-IN girişine bağlanmalıdır.

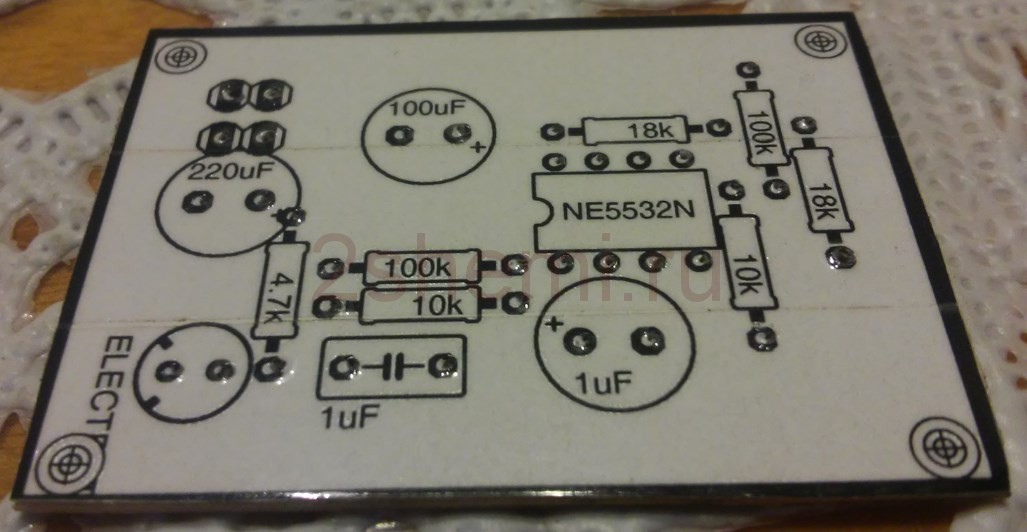

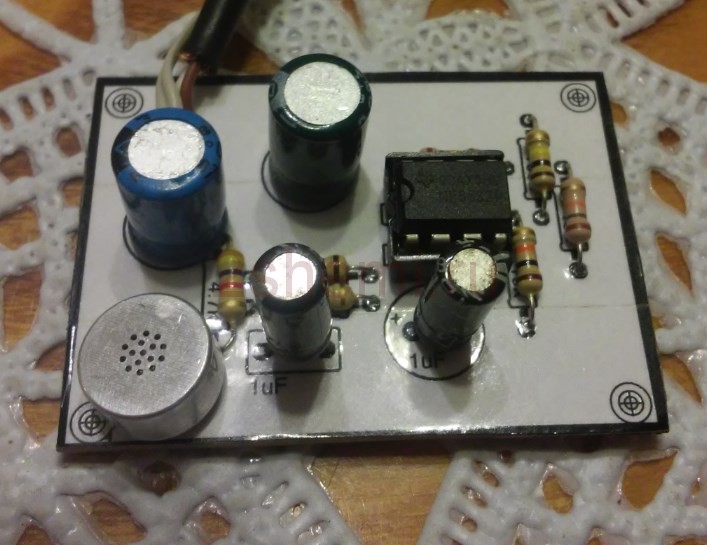

Fotoğrafta, üst tabaka çift taraflı yapışkan bantlı bir contadır. Elektret mikrofon, tipik. Dinamik kullanmanız gerekiyorsa, başka bir şemaya bakın . Çip kutuların içindeydi ve satın almam gereken tek şey 3,5 mm'lik Jack fişiydi . Ama kesinlikle her şeyi satın alsanız bile, toplam maliyet saçma 1 dolara yakın olacak.

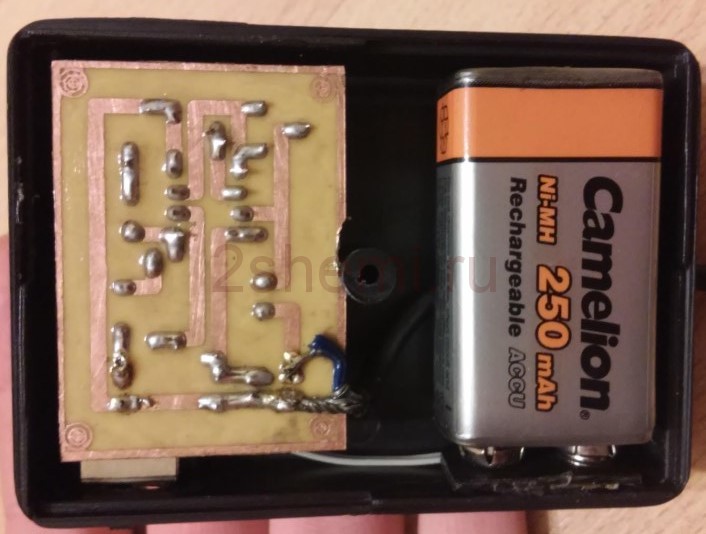

Tüm elektronikler bitmiş plastik kasaya yerleştirildi (metal de kabul edilse de). Tahta, sıcak eriyik yapışkanla tabana yapıştırılmıştır. Mikrofon gövdeye 9 V akü konektörüyle aynı yapıştırıcı ile yapıştırılmıştır (böylece akünün sarkmaması için).

Mikrofonu gövdeye yapıştırmak aslında iyi bir fikir değil, yumuşak bir lastik bant aracılığıyla böyle bir şey yapmak daha iyidir - titreşimleri filtreleyecektir.

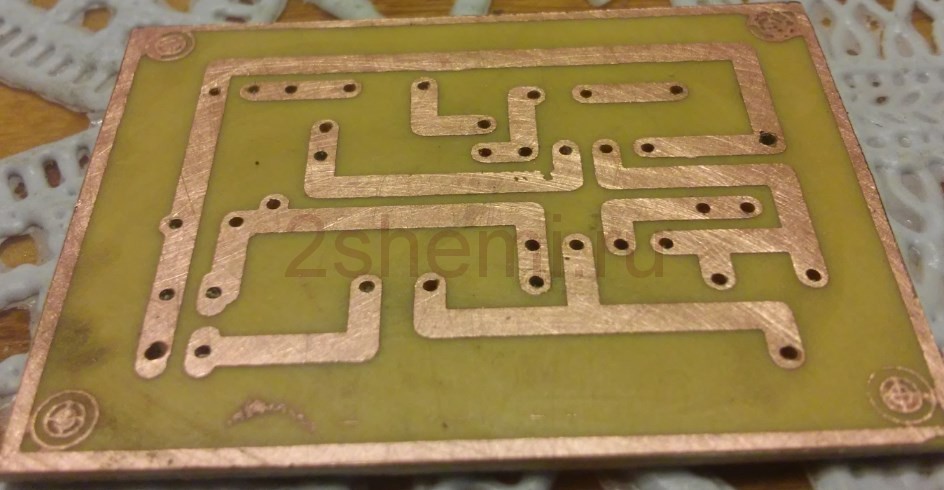

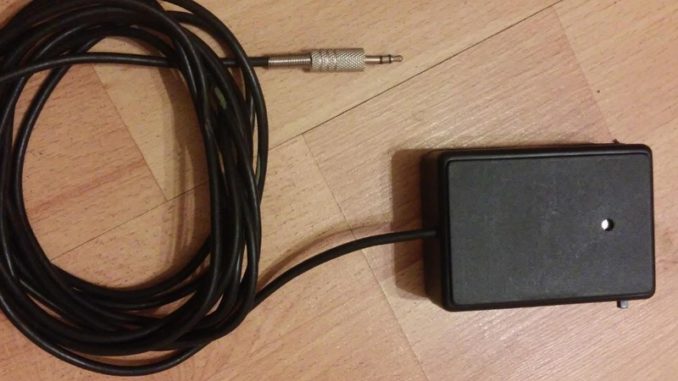

Montajdan sonra, levha bakırın korozyona karşı korunması için şeffaf vernik ile kaplanmıştır. Mikrofon genellikle bir stand üzerinde asılı bir pozisyonda çalışır. Mikrofon kablosu 5 metredir, tabii ki iyi kalitede korumalı bir kablodur.
