Dummy load

guclusat

Tanınmış Üye
Süper Moderatör

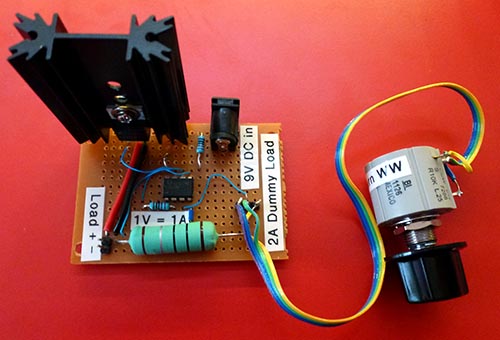

Not having a pre-printed circuit board around I assembled one on a small piece of protoboard:

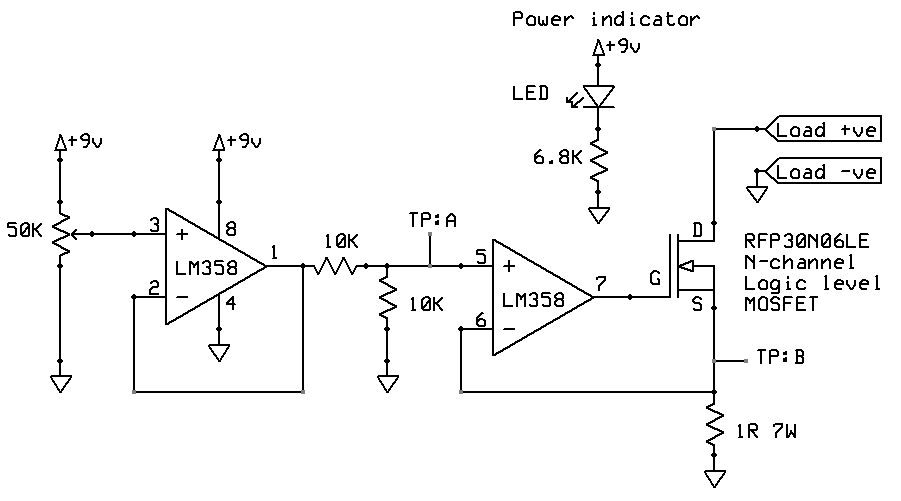

Schematic:



I didn't bother with a load read-out like Dave did. All you need to do is clip a multimeter across the big current sense resistor, and as it is 1 Ohm, then 100 mV on the meter will represent 100 mA current.

It seems to work pretty well. I could only get the lower limit down to around 20 mA but the op-amp wasn't a rail-to-rail one. The pot is a 10-turn wirewound, which gave reasonably sensitive control.

Yukarıda yer alan devre Yüksek frekans için değil güç kaynaklarını test etmek için bir yük devresidir. Kaç amper verdiğini ve yapılan güç kaynaklarının ne kadar dayanıklı olduğunu test etmekte kullanılır.
