Dual 4 Channel DC Mixer (Inverted and Non-Inverted Outputs)

guclusat

Tanınmış Üye
Süper Moderatör
Introduction
This mixer is for mixing DC control voltages or signals.

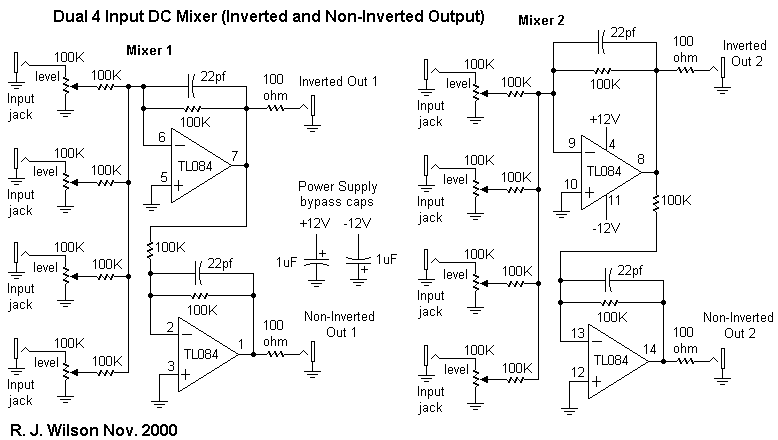

Dual 4 Channel DC Mixer Circuit Schematic

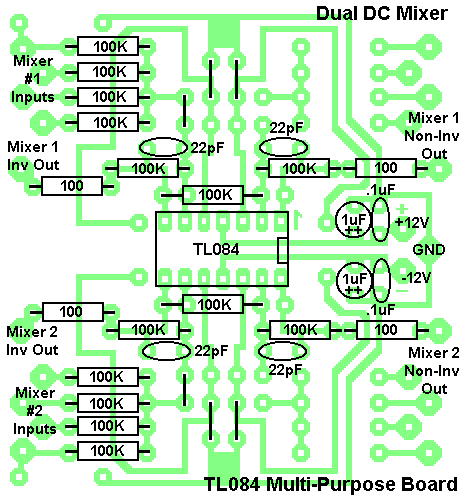

Dual 4 Channel DC Mixer PCB Layout (component side shown)

Dual 4 Channel DC Mixer Parts Layout




Eklentiler

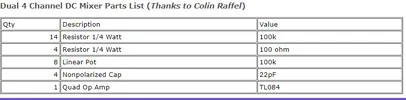

  • cvmixparts.gif
    16,6 KB · Görüntüleme: 42
  • TL084multipcb.gif
    3,7 KB · Görüntüleme: 40
  • dcmixer.gif
    11,2 KB · Görüntüleme: 41
