Belki de bir cep telefonunun en "hasta" kısmı şarj cihazıdır. 5-6V dengesiz bir gerilime sahip kompakt bir DC kaynağı, genellikle, arızadan kendisinden, dikkatsiz kullanımın bir sonucu olarak mekanik arızaya kadar çeşitli nedenlerle başarısız olur.

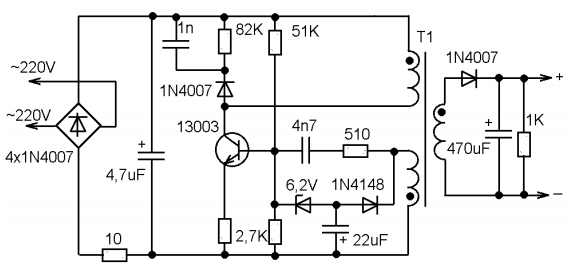

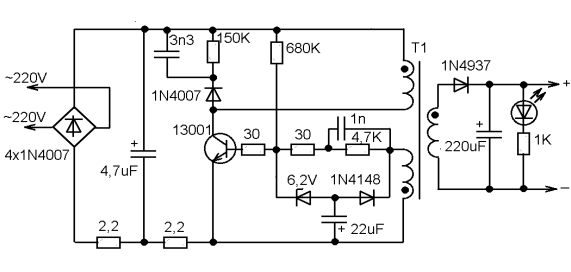

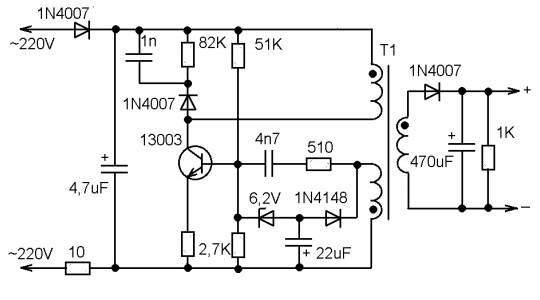

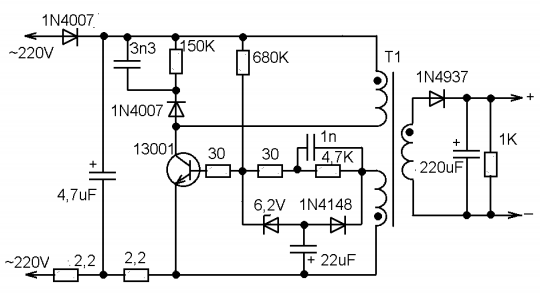

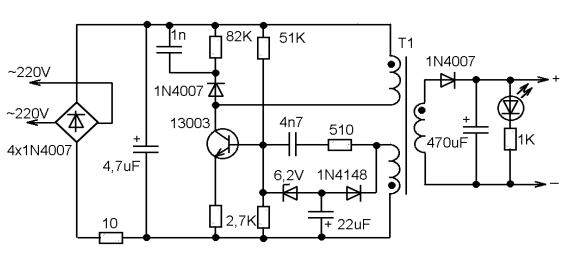

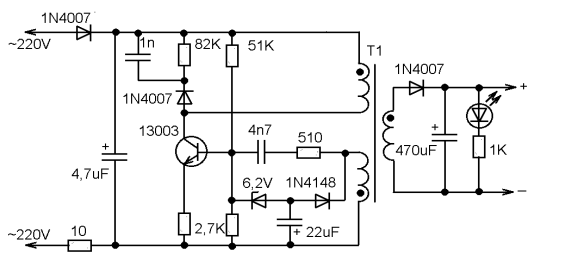

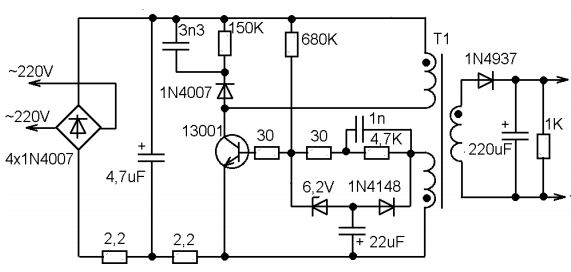

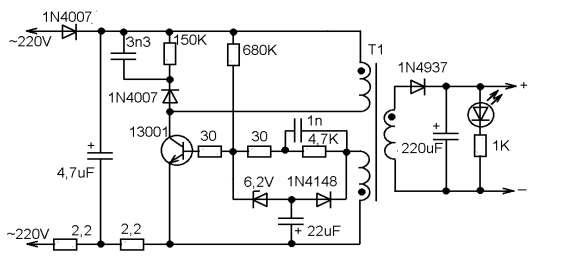

Bununla birlikte, arızalı bir şarj cihazını değiştirmek çok kolaydır. Çeşitli üreticilerin çeşitli şarj cihazlarının analizlerinin gösterdiği gibi, hepsi çok benzer şemalara göre inşa edilmiştir. Uygulamada, bu yüksek voltajlı bir blok-kral-jeneratör devresidir, trafonun sekonder sargısından gelen voltaj giderilir ve cep telefonu bataryasının şarj edilmesine hizmet eder. Fark genellikle konektörlerde olduğu gibi, tek bir yarım dalga veya köprü devresi kullanarak bir giriş yarı-dalga doğrultucu, transistörün tabanındaki çalışma noktasını, gösterge LED'in varlığını veya yokluğunu ayarlama şemasındaki bir fark gibi, devredeki önemsiz farkları da içerir. Küçük şeyler














Peki, "tipik" hatalar nelerdir? Her şeyden önce, kapasitörlere dikkat etmelisiniz. Şebeke redresöründen sonra bağlanan kapasitörün kırılması oldukça muhtemeldir ve redresöre ve redresör ile bu kapasitörün negatif plakası arasına bağlanan düşük dirençli sabit bir rezistansın yanmasına neden olur. Bu direnç, bu arada, neredeyse bir sigorta gibi çalışıyor.

Genellikle, transistörün kendisinde başarısız olur. Genellikle, "13001" veya "13003" etiketli yüksek voltajlı yüksek güç transistörü vardır. Uygulamada görüldüğü gibi, böyle bir değişikliğin olmadığı durumlarda, eski yerli TV'lerin video amplifikatörlerinin çıkış aşamalarında yaygın olarak kullanılan yerli KT940A'yı kullanabilirsiniz.

22 μF kapasitörün bozulması, başlatma üretilmemesiyle sonuçlanır. 6.2V Zener'e hasar gelmesi öngörülemeyen çıkış voltajına ve hatta tabandaki aşırı voltaj nedeniyle transistörün bozulmasına neden olur.
İkincil redresörün çıkışındaki kapasitöre hasar en az düzeydedir.

Şarj aletinin tasarımı katlanmıyor. Kesmek, kırmak ve bir şekilde hepsini birbirine yapıştırmak, bantla sarmak gerekir ... Onarımın uygunluğu hakkında bir soru var. Sonuçta, bir cep telefonu bataryasını şarj etmek için, 5-6V'luk bir gerilime sahip hemen hemen her DC kaynağı yeterlidir ve en az 300mA'lık bir maksimum akım vardır. Böyle bir güç kaynağını alın ve arızalı şarj cihazından gelen kabloyu 10-20 ohm'luk bir dirençle bağlayın. Ve hepsi bu. Asıl şey, kutupları karıştırmamaktır. USB veya evrensel 4-pinli konektör - ortadaki temaslar arasında yaklaşık 10-100 kilo direnç içeriyorsa (telefonu, şarj cihazını "tanımak" için kaldırın).
