BLY88 20Waat Osilator Kontrollü FM Verici

guclusat

Tanınmış Üye
Süper Moderatör
Devrenini Şeması
1604605010238.pngIt's stable and has output of 15-18 watts. This enough to terrorize your wide surroundings at the fm-band.

The most often used technique to connect the components to each other is soldering them on a double sided copper-board.
Another way is connecting the components floating. It is cheaper but very tricky. Below you see the copper-board layout
(PCB). I designed it looking closely at the root scheme.

Devrenin Komponentleri yerleştirilmiş Baskı Devresi

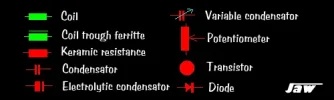

Devrede kullanılan malzemelerin sembolleri


Devrenin Baskı Devresi

Devrenin Malzeme Listesi
