Bir buton ile Üç röleyi sıralı açma kapama devresi

guclusat

Tanınmış Üye
Süper Moderatör

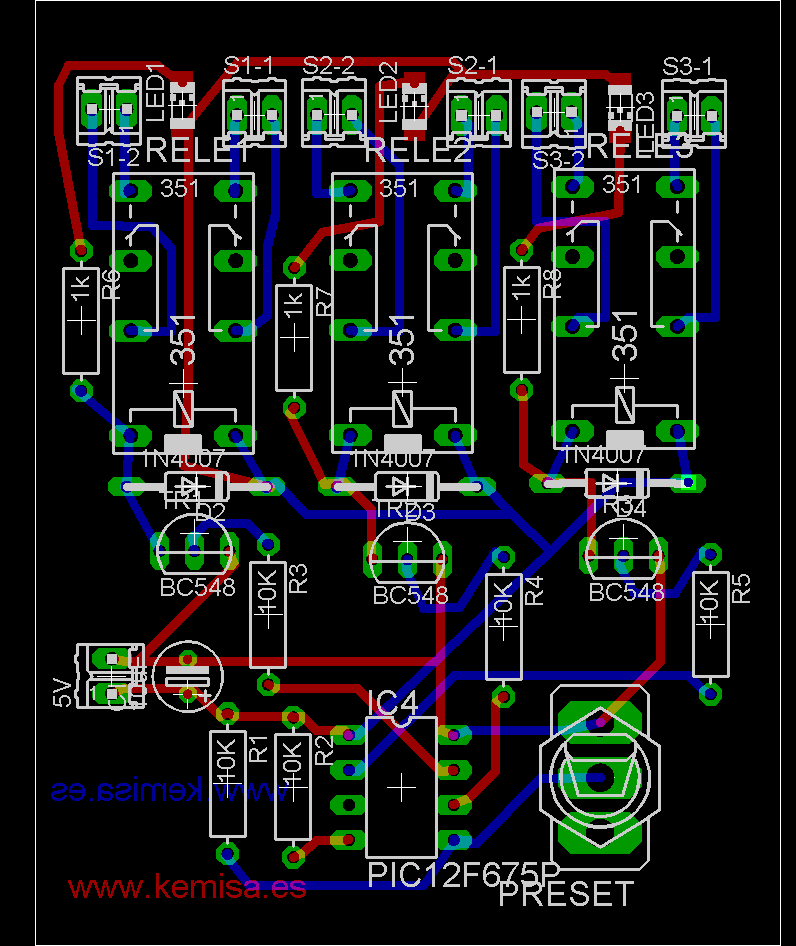

Bir buton ile üç rölenin sıralı açma-kapama devresi mikrodenetleyici pic 12F675 kullanılmış olup devamı ekte yer almaktadır.​

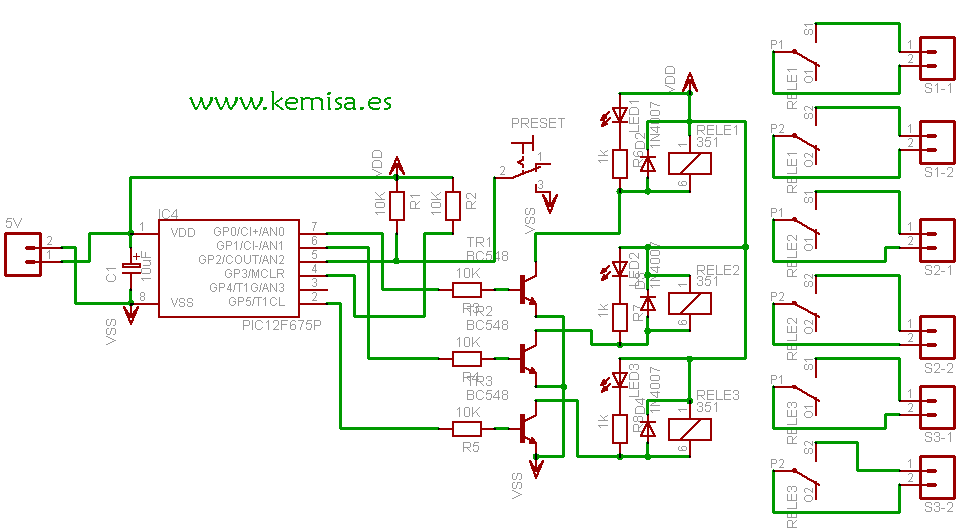

Bu küçük ama pratik devre, 12F675 pic mikro denetleyiciye dayanmaktadır. Devre aşağıdaki gibi çalışır.​

Düğmeye her bastığımızda bir röleyi açıp diğerlerini kapatıyoruz. Ayrıca devrenin gücünü kestiğimizde mikrodenetleyicimiz son pozisyonu "hatırlayacaktır".​

Örneğin iki numaralı röleyi aktif bıraktıysak devreye tekrar enerji verildiğinde mikrodenetleyici tekrar iki numaralı röleyi açacaktır.​

Bir kez basarsak, röle ikiyi kapatır ve üçü açar.​

Tekrar basarsak, üçünü kapatacak ve birini açacaktır, vb.​

Size sağladığımız .hex programı, bu proje için kullandığımız pic 12F675 mikrodenetleyicisine kaydedilmelidir.​

Mikrodenetleyici pic 12F675'i kaydedip ilk kez kullandığımızda, ilk röle etkinleştirilene kadar birkaç kez basmak zorunda kalacağız, böylece pic'in sayma devresi ve dahili eeprom'u doğru çalışacaktır.​

Bir kez etkinleştirildiğinde, röle açma-kapama döngüsünü süresiz olarak sırayla tekrarlayacaktır.​
