Basit güç kaynağı / şarj cihazı


Bu devre otomatik bir 12v akü şarj cihazıdır.Bu cihaz aküye kalıcı olarak bağlanabilir, çünkü bir kez şarj edildiğinde otomatik olarak bağlantısını keser.

Bileşenler:​

1N4742 Zener 12v 1A3A köprü doğrultucuD 1N5407
Trafo 12V 3ALD1 5mm Led

Bu, neredeyse tüm kurşun asitli pilleri şarj edebilen hızlı ve kolay bir şarj cihazıdır.
Pil şarj olduğunda devre akımı keser ve led yanar.

R1 1 500 Ohm 1/4 W Direnç
R2 1 3K 1/4 W Direnç
R3 1 1K 1/4 W Direnç
R4 1 15 Ohm 1/4 W Direnç
R5 1 230 Ohm 1/4 W Direnç
R6 1 15K 1/4 W Direnç
R7 1 0.2 Ohm 10 W Direnç
C1 1 0.1uF 25V Seramik Kapasitör
C2 1 1uF 25V Elektrolitik Kapasitör
C3 1 1000pF 25V Seramik Kapasitör
D1 1 1N457 Diyot
Q1 1 2N2905 PNP Transistör
U1 1 LM350 Regülatör
U2 1 LM301A Op Amp
Açık S1 1 Normal İtmeli Düğme Anahtarı

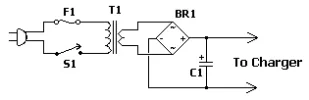

C1 1 6800uF 25V Elektrolitik Kondansatör
T1 1 3A 15V Trafo
BR1 1 5A 50V Köprü Doğrultucu / 10A 50V Köprü Doğrultucu
S1 1 5A SPST Anahtarı
F1 1 4A 250V Sigorta

* U1 İyi bir soğutucuya ihtiyacınız var.
* Devreyi kullanmak için önce güç kaynağına sonra aküye bağlayın ve sadece S1'e basın, devrenin bitmesini beklemek kalıyor.
* Devre ilk kez kullanıldığında, düzgün çalıştığını ve pil şarjının aşılmadığını kontrol edin.
