Basit Bir FM Verici Devresi BA1404

guclusat

Tanınmış Üye
Süper Moderatör


Basit Bir FM Verici Devresi BA1404

Son düzenleyen: Moderatör:
hocam elinize sağlık.ben bu devreyi epeydir biliyorum ve takip ediyorum.ama hiçbir katalogda bu 38 khz.lik kristali bulamasım.tabii burada yani mersinde de yok.nerden bulurum pahalı bişey olmaması lazım.bu konuda bilginiz olursa bana iletmenizi rica ederim.teşekkürler.

38 mhz krıstal istanbulda vardır fakat çok satılan bir şey olmaması lazım eskiden daha fazla kullanılıyordu.İstanbul karaköyde bakmak lazım ulaşabileceğim bir yer olursa bilgisini yazarım arar görüşürsünüz varsa adresinize gönderirler. Şu anda aklıma gelmiyor ama bunu satanlar vardı.

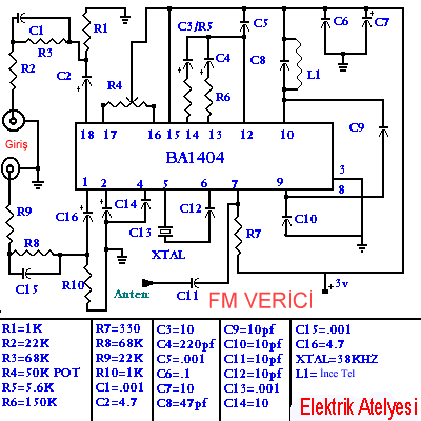

L1 - 3.5 Değişken Bobinli
Döner BA1404 IC
38KHz Kristal
ANT - 30 cm Bakır tel


Teknik Özellikler:


Besleme Gerilimi: 1.5 - 3V
Boyutlar: 5.7 cm x 3.5 cm x 1 cm
(G x D x Y)






Baskı devresi ektedir


Eklentiler

  • 1466_121_kontur32.zip
    100,4 KB · Görüntüleme: 28
BA1404'te Stereo




Her şey için kabul edildi - telefon, flash player, mikrodalgada alıcı, farklı odalarda. İletim mesafesi yaklaşık 10 metredir.

AAA pil, yaklaşık 4-5mA devrede akım tüketimi


Şema + ücret ektedir. Sadece:
1. L1 bobini çerçevesizdir, 0.8 mm çapında PEV-2 kablosunun 8 dönüşü, 4 mm'lik bir mandrel üzerine sarılır;
2. L2 bobini çerçevesizdir, 0,8 mm çapında PEV-2 kablosunun 5 dönüşü 4 mm'lik bir mandrele sarılır. Ayarlamadan sonra, mikrofon etkisini azaltmak için parafinlenmesi önerilir;
3. L2 bobinlerini sıkarak ve çözerek ayarlayabilirsiniz;
4. Ayrıca, C14 yerine, bir düzeltici kondansatör koyabilirsiniz ve chatoto'yu ayarlama yardımı ile (çekirdeğe L2'ye de girebilirsiniz);
5. Sorun kuvars 38kHz çevrimiçi mağazada sipariş edilebilir
6. Bir anten, yaklaşık 400 mm uzunluğunda (veya 300 mm teleskopik uzunluk) bir tel parçası olabilir.


Eklentiler

  • BA1404.rar
    21,4 KB · Görüntüleme: 17
stereo verici FM devresi
Merhaba arkadaşlar. Bu vericiyi kullanarak, bir stereo sinyalini bir akıllı telefondan FM alıcısıyla araç radyosuna kolayca aktarabilirsiniz. Bu stereo vericinin üretimi çok kolaydır, bir özel BA1404 yongası üzerine inşa edilmiştir. Bu mikro devrede zaten bir stereo ses amplifikatörü, çoklayıcı, alt taşıyıcı jeneratörü, taşıyıcı jeneratörü, radyo frekansı amplifikatörü bulunur. Bu yonganın besleme voltajı 1-2V, 5 mA'ya kadar akım tüketimi. Bobinler L ve L2, 0.5 mm çapında bir PEV-2 teli ile sarılır. 3 mm çapında bir mandrel üzerinde. ve 4 dönüş içerir. Cihaz şeması Şekil 1'de gösterilmektedir .

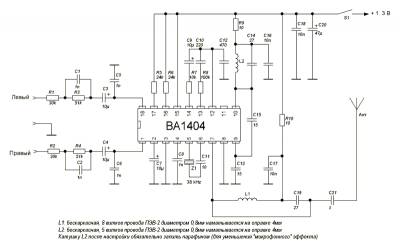

Şekil 1 - BA1404'teki stereo vericinin şematik diyagramı


Cihaz, 35x50 mm boyutlarında tek taraflı bir cam elyafı üzerine monte edilmiştir. Devre kartı Şekil 2'de gösterilmektedir .

Şekil 2 - BA1404 yongası üzerindeki PCB stereo amplifikatör


radyo elemanları ve analogları
Transistör VT1 KT368 herhangi bir harf indeksi ile kullanılabilir, transistör KT399 da uygundur

Giyotin kapasitör C14 - CTC-05-10RA, seramik kapasitörler K10-17 veya benzeri ithal edilenler, örneğin CL0805.

Dirençler geleneksel MLT veya benzeri ithal edilmiştir.

Cihazın ayarlanması ve ayarlanması
Her şeyden önce verici, radyo istasyonlarından arındırılmış bir frekansa ayarlanmalıdır. Radyo istasyonlarına müdahale etmenin cezalandırılabilir olduğunu unutmayın. 07.07.2003 tarih ve 126-FZ sayılı Federal İletişim Yasasını okumanızı tavsiye ederim. Vericinin belirli bir frekansta çalışması için, C13, C14 ve L1 devresi sorumludur. Kapasitör C14'ü ayarlayarak ve bobinin L1 dönüşleri arasındaki mesafeyi giderek azaltarak, vericinin ihtiyaç duyduğumuz frekansta çalışmasını sağlayabiliriz. Devre C20, C21 ve L2, cihazın antenle eşleştirilmesinden sorumludur. Eşleşmeyi ayarlamak için, eğer orada değilse, alan kuvveti göstergesini kullanabilirsiniz, daha sonra bobin L2'nin dönüşleri arasındaki mesafeyi artırarak veya azaltarak alıcı kulak tarafından çıkarılmalı ve ayarlanmalıdır. Antenin dalga boyunun dörtte birine eşit bir uzunlukta kullanılması arzu edilir. Küçük antenleri de kullanabilirsiniz.


Eklentiler

  • Печатная-плата-стерео-FM-передатчика.zip
    987,9 KB · Görüntüleme: 17
