Audio Amplifier 100W

guclusat

Tanınmış Üye
Süper Moderatör

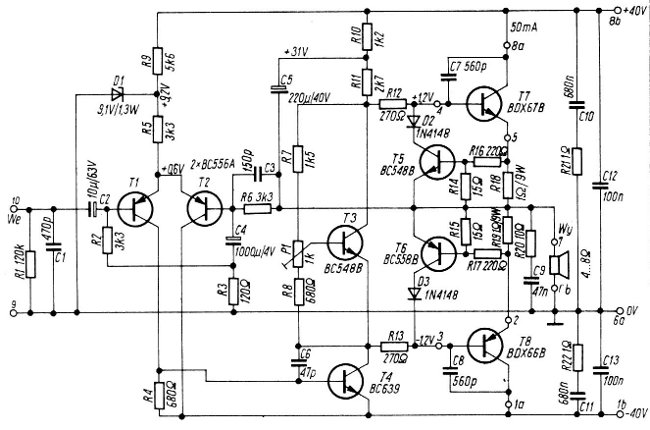

Schematic diagram​

This is a classic push pull audio amplifier

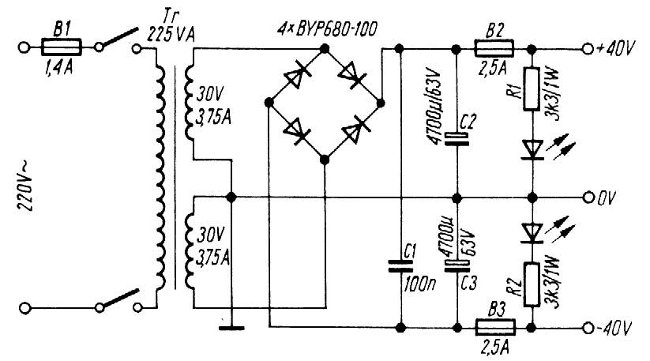

Power Supply Schematic diagram
