Amplifikatör AB sınıfında çalışır. Çıkış aşamasındaki transistörlerin optimum durgun akımı yaklaşık 26 mA'dır. Çıkış transistörlü radyatör soğutmaya zorladı, yani fanları takıyoruz. Geliştirici, paralel olarak bağlanmış iki 0.14A / 220V 120x120 mm fanın takılmasını önerir.

Transistörler MJL4281A / MJL4302A yerine MJL21195 / MJL21196 veya MJL21193 / 94 koyabilirsiniz. Diferansiyel kademeli MPSA92 transistörleri kasalar ile temas halindedir, termal temas için bir ısı büzüşmeli tüp ile birlikte çekilebilirler.

R11 10k / 2W direnç ile ilgili olarak, sıcak olacak, gücünü 3 hatta 5 watt'a çıkarabilirsiniz.

Güç kaynağının elektrolitik kapasitörleri ile ilgili - 120V voltaj için kapasitörler bulamazsanız, 160V voltajına uygulayabilir veya 63V voltaj kapasitörlerini kullanarak güç şemasını aşağıdaki şemaya göre monte edebilirsiniz:


Bu amplifikatörün forumda başlatılmasının, dört çift çıkışla ve düşük güçte, daha sonra çiftlerde ve şemada belirtilen voltaja verilen besleme voltajında yapılması önerilir.

Tansformer hakkında: yazar 1500VA gücünde bir trans, bir kanal için en az 10 Amper akımı olan 2 x 75V AC (alternatif akımlar) ikincil sargısı, 50 Amper tipi KBPC5010 ve 4x 10000uF / 120V elcos doğrultucu köprü kullanılmasını önerir. Stereo versiyon için, güç kaynağı 2 kW civarında olmalıdır.

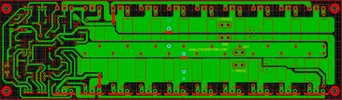

Bir kanal APEX BA1200 için elemanların listesi:


Transistörler:

- Q1, Q2 - MPSA92 - 2 adet.
- Q3, Q4 - 2SC4793 - 2 adet.
- Q5 - 2SA1837-1 adet.
- Q6 - BD139-1 adet.
- Q7 - BC337-1 adet.
- Q8 - BC327-1 adet.
- Q9 - 2SC5200 - 1 adet.
- Q10 - 2SA1943 - 1 adet.
- Q11, Q13, Q15, Q17, Q19, Q21, Q23, Q25, Q27 - MJL4281 - 9 adet.
- Q12, Q14, Q16, Q18, Q20, Q22, Q24, Q26, Q28 - MJL4302 - 9 adet.

Diyotlar, zener diyotlar:

- D1 - ZY15 - 15V - 1 adet stabilizasyon gerilimi için 1W zener diyot.
- D2, D3, D4, D5, D6 - 1N4007 - 5 adet.
- D7, D8 - 1N5408 - 2 adet.

Dirençler:

- R1, R3, R4, R5, R13 - 1k - 5 adet.
- R2, R6 - 33k - 2 adet.
- R7 - 5k6 - 1 adet.
- R8, R11 - 10k / 2W - 2 adet.
- R9, R10 - 220R - 2 adet.
- R12 - 33R - 1 adet.
- R14 - 2k2 - 1 adet.
- R15 - 47R / 2W - 1 adet.
- R16, R17 - 180R - 2 adet.
- R18, R19 - 3k3 - 2 adet.
- R20, R21, R22, R23, R24, R25, R26, R27, R28, R29, R30, R31, R32, R33, R34, R35, R36, R37 - 1R / 5W - 18 adet.

Kapasitörler:

- C1 - 10mF / 63V - 1 adet.
- C2, C3, C6, C7, C8 - 100pF - 5 adet.
- C4, C5 - 100mF / 50V - 2 adet.
- C9 - 100n / 63V - 1 adet.
- C10, C11 - 1mF / 63V polar olmayan - 2 adet.
- C12, C13, C16 - 100n / 250V - 3 adet.
- C14, C15 - 10mF / 160V (10x17 mm) - 2 adet.


Eklentiler

  • APEX 1200.zip
    1,5 MB · Görüntüleme: 125
