Son zamanlarda ortaya çıkan ApeX markasının güç amplifikatörü devresini dikkatinize sunuyoruz. Modele B500 denir. Üreticinin bir güç amplifikatörünün ana karakteristik özelliğini işaretleme adına yatırım yaptığını tahmin etmek kolaydır. Bu, elbette, amplifikatörün çıkış gücüdür. Sırasıyla, yük direnci başına en az 2 ohm olan 500 watt'tır.
Eklendi: Sunulan Apex B500 amplifikatörü (daha kesin olarak, iki çalışma kopyası) köprü modunda çalışabilir. Bunun için A ve B diyagramlarında belirtilen ayrı girişler sağlanır. Bağlantı şeması ve prensibi aşağıda 6. açıklamada açıklanmıştır . Köprü bağlantısı ile güç amplifikatörleri 8 ohmluk yük başına 700 ... 800 watt verebilir.
İşte bir güç amplifikatörünün şeması:
Güç amplifikatörü, AB sınıfı bir bipolar transistördür (girişte bir operennik bulunmasına rağmen, hibrid tip olarak sınıflandırılabilir). Omuz başına 55 ila 90 volt arasında bipolar güç. Bir voltaj dönüştürücü kullanırken, bir araba amplifikatörü olarak kullanılabilir . Bu durumda, besleme voltajı 2 ohm'luk bir yükte en az +/- 55 volt olmalıdır. Bu, beyan edilen güç çıkışını elde etmek için yeterli olmalıdır.

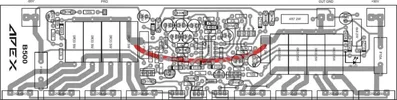

İşte radyo bileşenleri bulunan devre kartının çizimi:
Baskılı devre kartının daha görsel bir versiyonu (boyutlar 220 - 52.5 mm):
Apex B500 Yüksek Güçlü (500W RMS) Power Amplifikatör Devresi
Apex B500, ses sistemlerinde yüksek güç, kararlılık ve düşük distorsiyon arayan hobi ve profesyonel elektronikçiler için tasarlanmış efsanevi bir Class AB power amplifikatör mimarisidir.
Eklendi: Sunulan Apex B500 amplifikatörü (daha kesin olarak, iki çalışma kopyası) köprü modunda çalışabilir. Bunun için A ve B diyagramlarında belirtilen ayrı girişler sağlanır. Bağlantı şeması ve prensibi aşağıda 6. açıklamada açıklanmıştır . Köprü bağlantısı ile güç amplifikatörleri 8 ohmluk yük başına 700 ... 800 watt verebilir.
İşte bir güç amplifikatörünün şeması:
Güç amplifikatörü, AB sınıfı bir bipolar transistördür (girişte bir operennik bulunmasına rağmen, hibrid tip olarak sınıflandırılabilir). Omuz başına 55 ila 90 volt arasında bipolar güç. Bir voltaj dönüştürücü kullanırken, bir araba amplifikatörü olarak kullanılabilir . Bu durumda, besleme voltajı 2 ohm'luk bir yükte en az +/- 55 volt olmalıdır. Bu, beyan edilen güç çıkışını elde etmek için yeterli olmalıdır.
İşte radyo bileşenleri bulunan devre kartının çizimi:
Baskılı devre kartının daha görsel bir versiyonu (boyutlar 220 - 52.5 mm):
Apex B500 Yüksek Güçlü (500W RMS) Power Amplifikatör Devresi
Apex B500, ses sistemlerinde yüksek güç, kararlılık ve düşük distorsiyon arayan hobi ve profesyonel elektronikçiler için tasarlanmış efsanevi bir Class AB power amplifikatör mimarisidir.
Devrenin Öne Çıkan Özellikleri ve Teknik Detaylar:
- Çıkış Gücü ve Performans: 4 Ohm yük altında 500W RMS seviyesine kadar net ses çıkışı sağlar. Canlı müzik, sahne ve yüksek güçlü ses sistemleri için son derece uygundur.
- Güç Katı (Transistör Yapısı): Çıkış katında paralel bağlanmış 4 adet 2SC5200 (NPN) ve 4 adet 2SA1943 (PNP) power transistör kullanılır. Bu transistör çiftleri, yüksek akım kapasiteleri ve lineer ses tepkileri ile amfinin omurgasını oluşturur.
- Emitter Dirençleri: Transistörlerin akım paylaşımını dengelemek için çıkışlarda 0.47Ω / 5W seramik emiter dirençleri yer alır.
- Besleme Gerilimi (Power Supply): Devre, yüksek dinamik aralık elde edebilmek için Simetrik DC yüksek voltaj beslemesi (yaklaşık 75V 85V DC arası) ile çalışır.
- Koruma Katı: Hoparlörleri olası DC sızıntılarına ve açılış patlamalarına karşı korumak için devreye hoparlör koruma ve geciktirmeli başlatma (DC Protection & Soft Start) modülü eklenmesi tavsiye edilir.
Kuruluma Dair İpuçları:
- Soğutma: 2SC5200 ve 2SA1943 transistörleri yüksek güç altında ısınacağı için devre mutlaka geniş yüzeyli, fan destekli bir alüminyum soğutucu bloğuna izolatör pedler kullanılarak monte edilmelidir.
- Sükunet Akımı (Bias Ayarı): İlk çalıştırmada çıkış katının aşırı ısınmaması ve Class AB çalışma noktasının doğru oturması için trimer üzerinden Bias ayarı dikkatlice yapılmalıdır.
