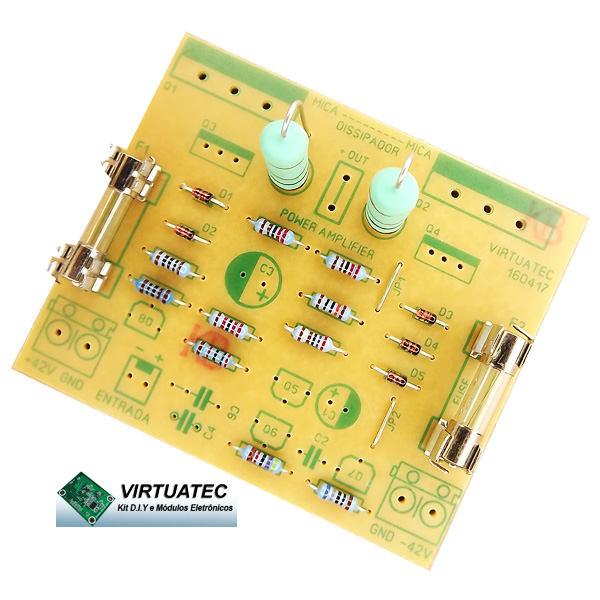

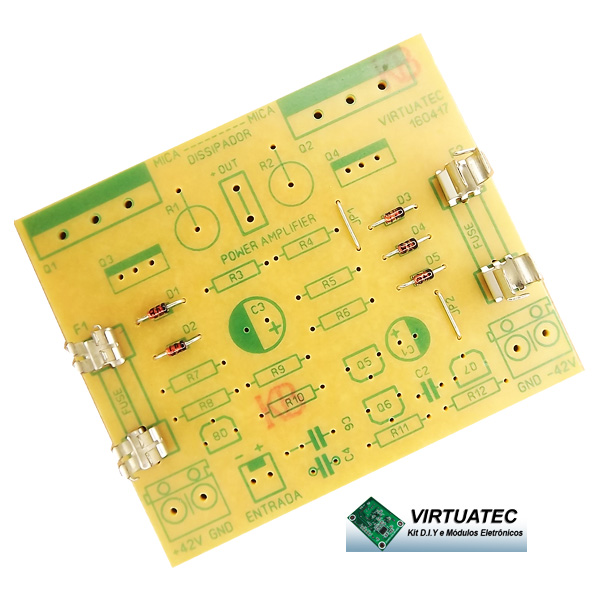

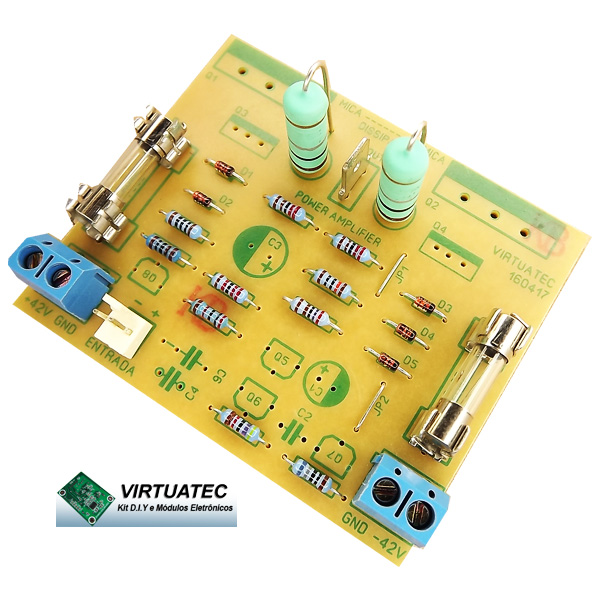

Diyotların, atlama tellerinin ve sigorta tutucusunun yerleştirilmesinden başlayarak, 1A diyotları kullanmak için D3 ila D5 zorunlu olmalıdır, tip 1N4007, geleneksel 100mA diyotlar, çıkış transistör sürücülerinin polarizasyon akımını desteklemeyecektir. İkinci görüntüde, kartın malzeme listesine göre dirençler, hassas dirençler olmasına gerek yok, 5W'dan ikisini alarak diğerleri 1 / 8W, sigortaları testler yaparak en iyisi değerlerinin arttırılması gerektiğini düşündüm yanmayı önlemek için neden, voltaj rayı başına 6A'dan fazla tepe noktaları olduğunda.

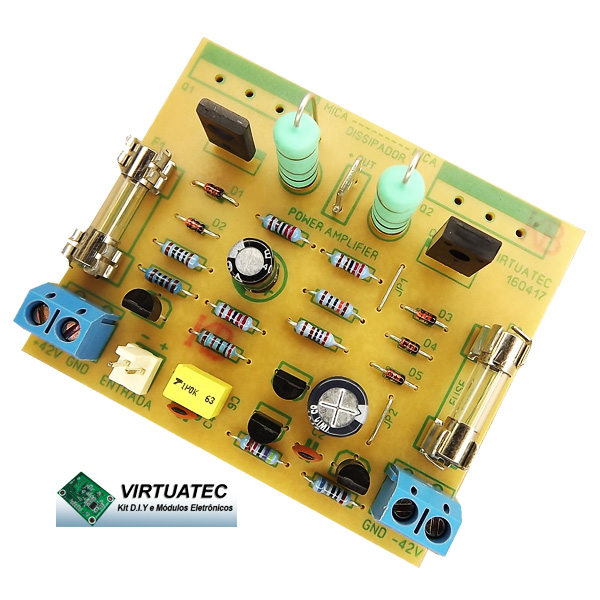

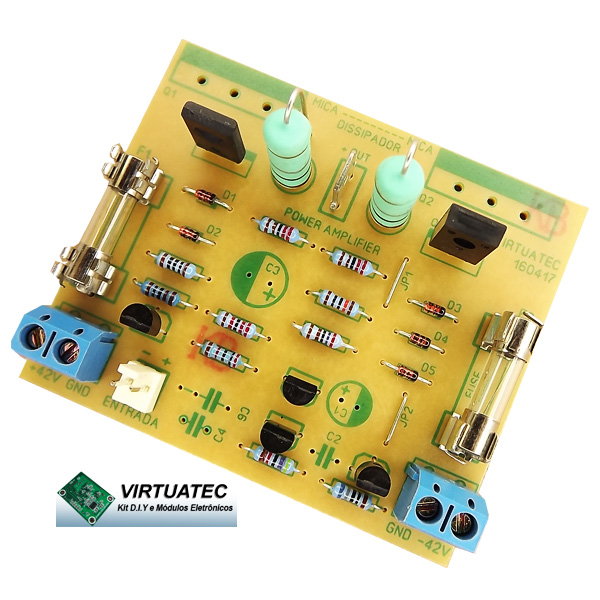

KRE terminalleri, Faston terminali ve KK giriş konektörü, bu seçenekler ihtiyaca daha iyi uydukları için amaca yönelikti, başka bir GND soketi eklendi, + 42V ve GND ve diğer GND ve -42V, hoparlör için sadece Herhangi bir GND ve Faston OUT terminali, daha küçük transistörler BC546C ve BC556C iken sürücüler MJE340 ve MJE350'dir (orta güçlü BD'ler burada kullanılmamalıdır, kolayca yanarlar).

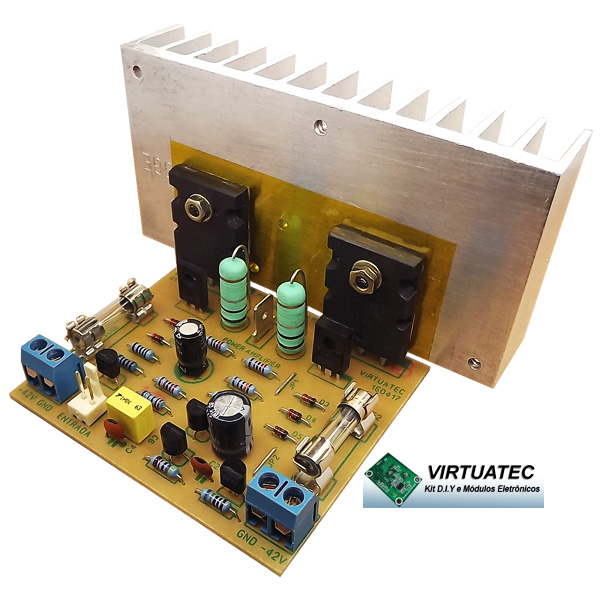

Nihai bileşenler, seramik, polyester ve elektrolitik kapasitörler, orta bir soğutucu ile bitirme (bir soğutucu gerekiyordu) testlerde aşağıdaki sonuçları elde ettim:


  1. 4 Ohm'da 100W çıkış gücü.
  2. Empedans düzgün eşleşmediğinde veya düşük değer girişinde (10K) bir potansiyometre olmadan açıldığında açıldığında gürültü.
  3. Kapatırken, + vcc voltajı 35V'un altına düştüğünde, NPN güç transistörü doygunluğa getirilir ve kaynağın kapasitörlerinde depolanan tüm +35 vcc voltaj, hoparlör ve GND aracılığıyla boşaltılır. (Bu noktada çalışıyorum, kapattığımda boop çözümüne sahip olur olmaz, muhtemelen devrede yanlış bileşen değerine sahip olacağım)
Şimdilik DC koruyucu plaka ile iyi çalışıyor, kartı amplifikatörün + 42V kaynağındaki 220 Ohm dirençle bağlayın ve hoparlörleri ona bağlayın.


Eklentiler

  • 2-st.jpg
    103,5 KB · Görüntüleme: 16
  • 4-st.jpg
    114,1 KB · Görüntüleme: 16
  • 6-st.jpg
    102,7 KB · Görüntüleme: 20
  • amp 100w.JPG
    amp 100w.JPG
    31,1 KB · Görüntüleme: 23

Yazar: guclusat
Makale başlığı: AB 100W amplifikatör
Kaynak URL: Uydudoktoru Forum-https://uydudoktoru.com/
Alıntı ve Paylaşım Kuralları: Kaynak dahil olmak üzere makaleden kısa alıntı yapılabilir ancak makalenin tamamı yazarın izni olmadan başka bir siteye kopyalanamaz veya başka bir yerde yayınlanamaz.

guclusat

Tanınmış Üye
Süper Moderatör

Amplifikatör 100 W​

100W transistörlü bir amplifikatör olan bir ses amplifikatörü sunuyoruz, distorsiyon seviyesi çok düşük, yaklaşık% 0,015. Amplifikatörün montajı çok kolaydır. 35–42V besleme voltajı ile çalışır.
Yüksek voltaj versiyonu 2N5551 ve 2N5401 transistörleri kullanır ve ayrıca 60V'a kadar voltajlar kullanır.
