50W sınıfı AB amplifikatörün montajı - Mikro amplifikatör.

guclusat

Tanınmış Üye
Süper Moderatör

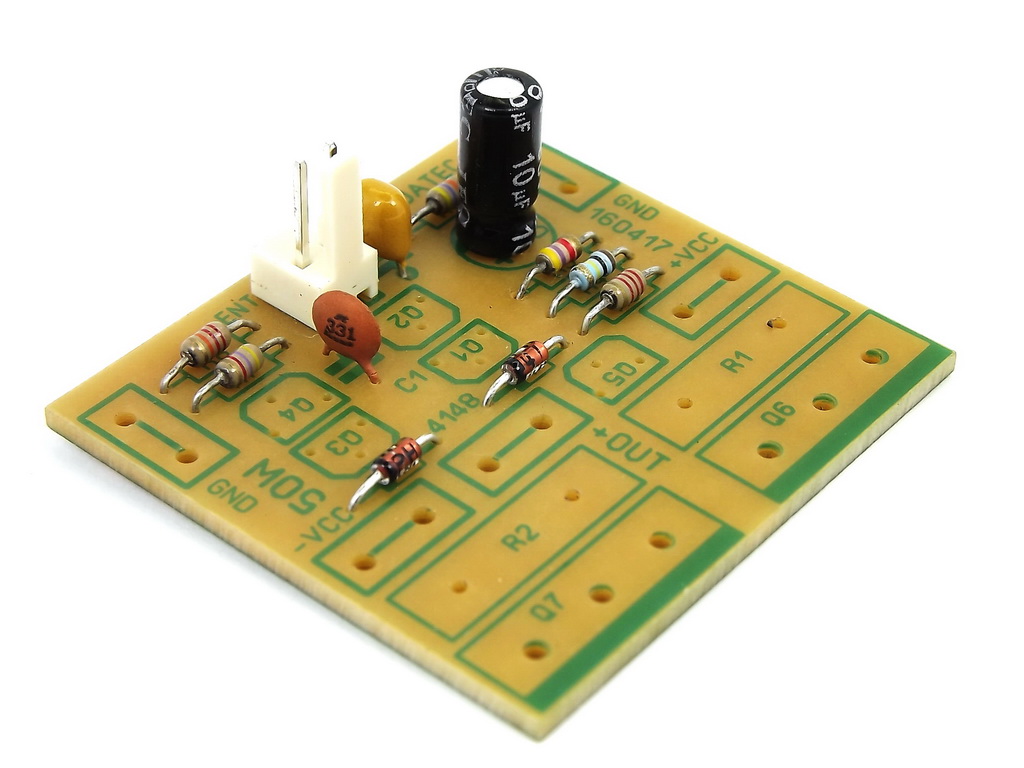

1 / 16W dirençler (1 / 8W dirençler ayakta kullanılabilir), 1n4148 diyotlar ve kondansatörler ile başlayarak, C3 uygulamaya bağlı olarak 220nF ila 10uF olabilir (testlerde 4 katmanlı çok katmanlı polyester kullanıyoruz, 7uF).

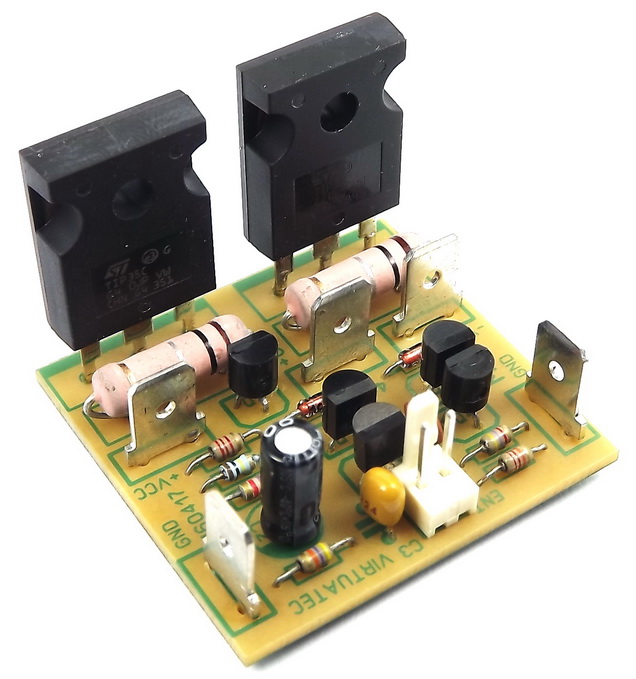

0R10 dirençler, 3 watt için çekmecede olan şeydi, çünkü sadece bir çift transistör, bunları telli jumperlarla bile değiştirebilirsiniz, küçük transistörler PNP'ler için MPSA92 ve NPN'ler için 2N5551'dir, güç transistörleri TIP35C ve TIP36C'dir.






Sonuç; montajı çok basittir ve sonuç tatmin edicidir, kullanımda herhangi bir ayarlama veya aşırı ısınma yoktur, küçük bir soğutucu ile 4 ohm'da 45V ve 30V gerilime 8 Ohm ile dayanır
