Montagem do amplificador classe AB de 50W - Micro amplificador.​

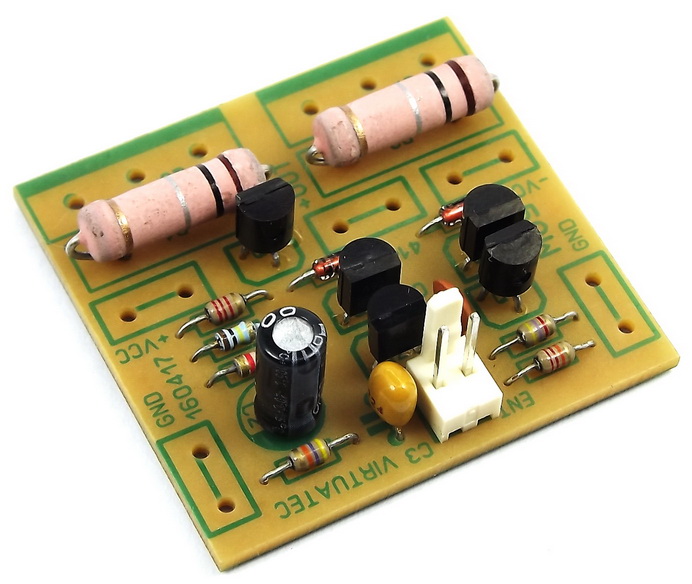

Iniciando pelos resistores de 1/16W (pode ser utilizado resistores de 1/8W montando-os em pé) , diodos 1n4148 e capacitores, C3 dependendo da aplicação, pode ser de 220nF á 10uF (nos testes utilizamos um poliéster multi camada de 4,7uF).



Resistores de 0R10, por 3 watts era o que tinha na gaveta, como é um par somente de transistores, pode-se até substituí-los por jumpers de fio, os transistores pequenos são MPSA92 para os PNPs e o 2N5551 para os NPNs, os transistores de potência são os TIP35C e o TIP36C.




Conclusão; montagem é bem simples e o resultado é satisfatório, não há ajustes e nem sobre-aquecimento em uso, suportou bem 45V com 8 Ohms, em 4 ohms e tensão de 30V com um dissipador pequeno (ver vídeo).

Uma observação a ser feita é que, não há aquele POP (leia-se, tensão DC sob o alto falante) ao ligar, nem desligar o amplificador, é montar e usar!

Vídeo do teste em 1Khz com carga resistiva de 8 Ohms, 50W de sinal, chegando a mais porém há distorções mesmo antes do ceifamento da onda.
