500mW FM / VHF Transmitter Amplifier

guclusat

Tanınmış Üye
Süper Moderatör
This is a high performance low noise 500mW amplifier / booster for all low power FM transmitters such as BA1404, BH1417, BH1415, 433MHz transmitter modules, etc. The amplifier chip is an integrated circuit containing multiple transistor stages and all other parts conveniently within a single small package. Boosting your FM transmitter has never been easier and the output signal can also directly drive 2n4427 or 2n3866 transistors for 1W or 5W of RF output power.

Specifications
Output Power: 500mW
Input Frequency: 50MHz - 1300MHz
Voltage Supply: 9-12V

Component List
1x High Performance FM / VHF Amplifier Chip
1x 10uH Choke
1x 220 Ohm
3x 1nF Ceramic Capacitor
1x Instructions and Schematic

Son düzenleme:

Αυτός είναι ένας ενισχυτής / ενισχυτής χαμηλού θορύβου 500 mW υψηλής απόδοσης για όλους τους πομπούς FM χαμηλής ισχύος, όπως μονάδες πομπού BA1404, BH1417, BH1415, 433 MHz κ.λπ. Το τσιπ ενισχυτή είναι ένα ολοκληρωμένο κύκλωμα που περιέχει πολλαπλές βαθμίδες τρανζίστορ και όλα τα άλλα μέρη βολικά μέσα σε ένα μόνο μικρό πακέτο. Η ενίσχυση του πομπού FM σας δεν ήταν ποτέ ευκολότερη και το σήμα εξόδου μπορεί επίσης να οδηγήσει απευθείας τρανζίστορ 2n4427 ή 2n3866 για ισχύ εξόδου RF 1W ή 5W.

Προδιαγραφές
Ισχύς εξόδου: 500mW
Συχνότητα εισόδου: 50MHz - 1300MHz
Τροφοδοσία τάσης: 9-12V

Λίστα εξαρτημάτων
1x Τσιπ ενισχυτή FM/VHF υψηλής απόδοσης
1 x 10uH Τσοκ
1 x 220 Ohm
3x 1nF Κεραμικοί πυκνωτές
1x Οδηγίες και Σχηματικό
IC ??


We describe, in this post, the use of a MMIC device (Monolithic Microwave Integrated Circuit) as the front-end electronics for the amplification of the signals generated by a photomultiplier. This type of device has the advantage of offering a very wide bandwidth (up to 2 GHz in our case), low noise, and to have a very competitive price.
With a band of 2 GHz you can faithfully amplify very short pulses, up to 10 ns, so as to preserve the original pulse timing .

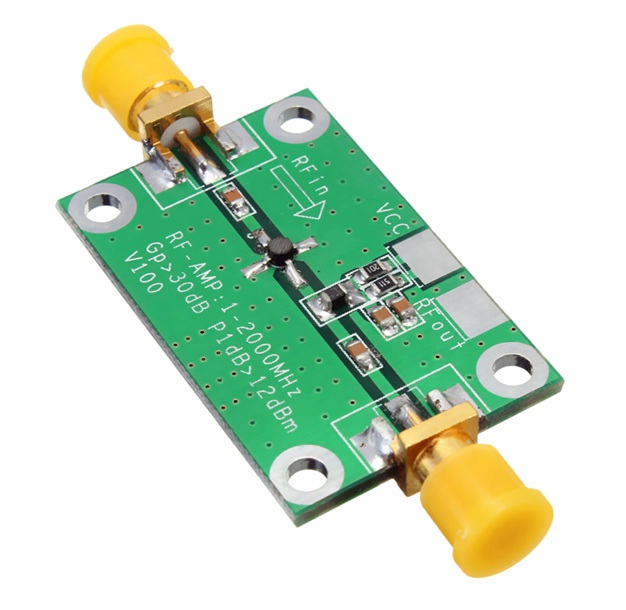

These devices are easily found on the online market and they are practically ready to be used, since they only require the connection of a power source.

The “heart” of the amplifier is the MMIC (monolithic integrated amplifier as INA-02184 and INA-02186). These devices are designed for applications requiring high-gain, broadband and low noise, such as the RF amplifier circuits.

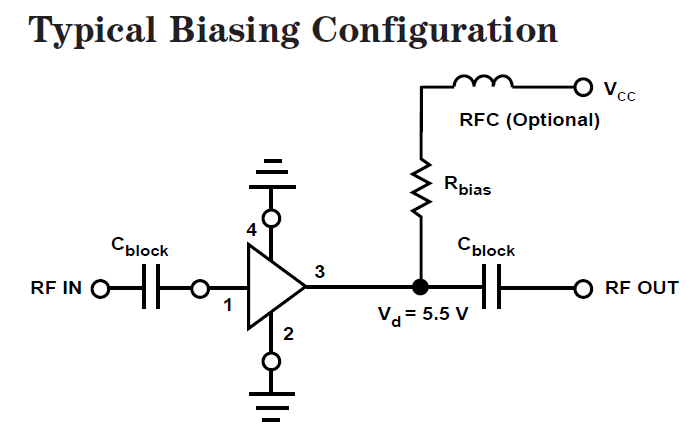

In the image below you can see the amplifier scheme.


Eklentiler

  • ina02184.pdf
    72,9 KB · Görüntüleme: 30
